Impostazione dell'analizzatore
13
faw13.eps

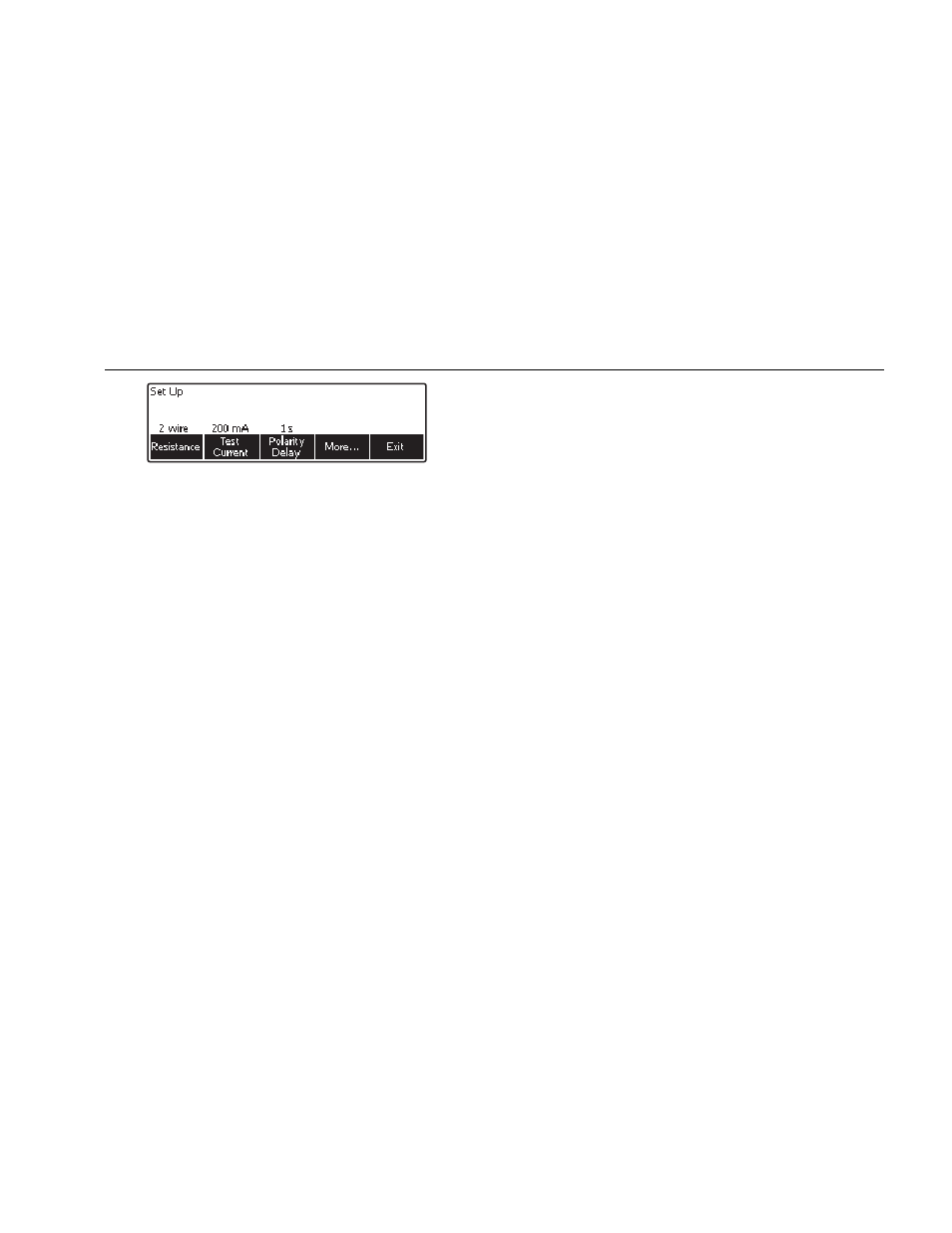

Figura 6. Menu Set Up
I parametri di impostazione sono raggruppati in sei
categorie: Instrument, Display, Sound, Instrument Info,
Calibration e Diagnostics.
Selezione di misurazioni a 2 fili o a 4 fili
Si accede alle opzioni relative alle misurazioni di
resistenza a 2 e 4 fili dalla categoria Instrument. Per
selezionare l'una o l'altra procedere come segue:
1. Premere il pulsante funzione Instrument dal menu
Set Up per visualizzare le opzioni di impostazione
dello strumento.
2. Premere il pulsante funzione Resistance per
selezionare il tipo di misurazione di resistenza, a 2 o
a 4 fili. Vedere la Figura 7 per le connessioni a 2 fili e
la Figura 8 per quelle a 4 fili.
Nota
A richiesta sono disponibili puntali Kelvin per
l'esecuzione di misurazioni a 4 fili. Vedere la
sezione "Accessori", più avanti.
3. Premere il pulsante funzione Back e quindi il
pulsante funzione Exit per uscire dalla funzione Set
Up.
Impostazione della corrente di misurazione
predefinita
La corrente predefinita per il test della resistenza del
conduttore di protezione (Protective Earth Resistance)
può essere impostata a 200 mA o 25 A ca. Per cambiare
la corrente predefinita procedere come segue.
1. Premere il pulsante funzione Instrument dal menu
Set Up per visualizzare le opzioni di impostazione
dello strumento.
2. Premere il pulsante funzione Test Current per
passare da 200 mA a 25 A ca.
3. Premere il pulsante funzione Back e quindi il
pulsante funzione Exit per uscire dal menu Set Up.
