Esecuzione dei test di sicurezza elettrica
31
PARTE CONDUTTIVA
DUT_PE
PARTE APPLICATA APERTO
PE
L2
DUT_L2
DUT_L1
ALIMENTAZIONE
L1
CONDUTTORE DI PROTEZIONE APERTO
L2
APERTO
RE V
POL
ALIMENTAZIONE
COLLEGATA
MD
FE
DISPOSITIVO SOTTOPOSTO A TEST
PARTE
APPLICATA
fay27.eps

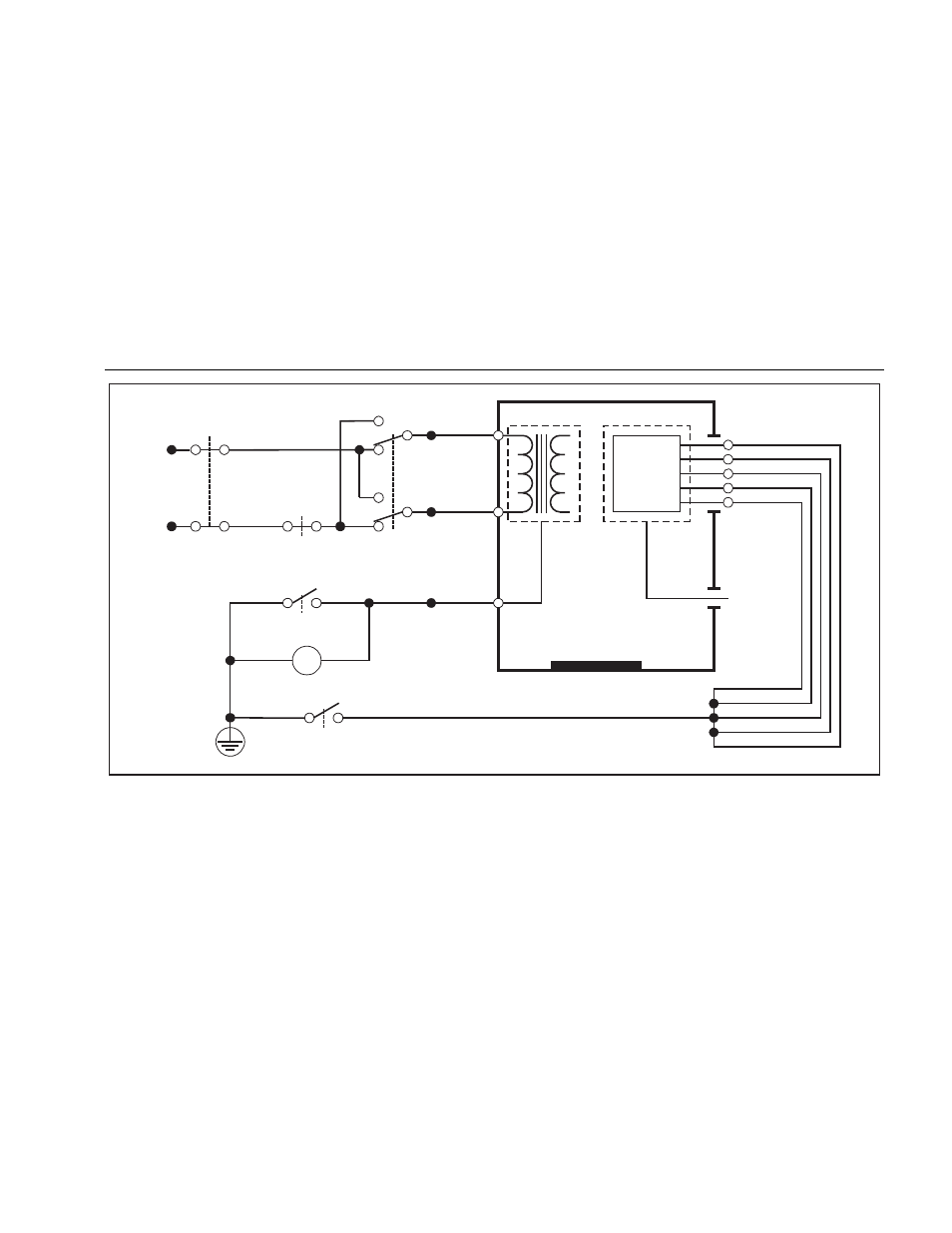

Figura 19. Test della corrente di dispersione nel conduttore di protezione
