ESA620
Manuale d'uso
20
Per eseguire il test con una corrente > 10 A:
3. Se non è già stato selezionato, premere il pulsante
funzione High.
4. Premere  per applicare la corrente al dispositivo
da analizzare. La corrente di test viene applicata
finché la lettura non si stabilizza (occorrono circa tre
secondi).
5. Si visualizza la resistenza misurata.
faw06.eps

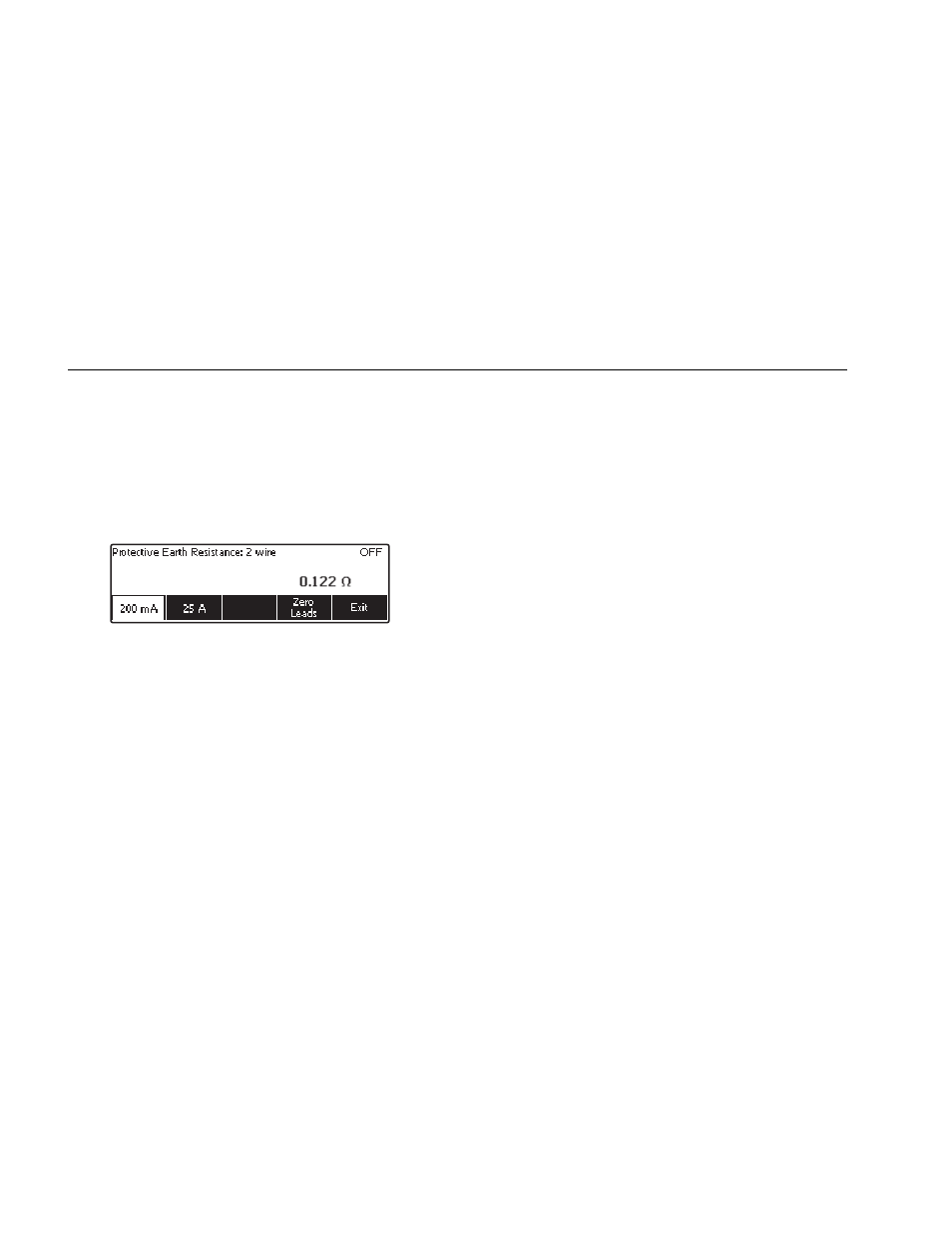

Figura 10. Misura della resistenza del conduttore di
protezione del dispositivo da analizzare
La lettura di resistenza deve essere bassa per
confermare una connessione di massa adeguata
attraverso il cavo di alimentazione. Consultare
l’appropriata norma di sicurezza elettrica per lo specifico
valore limite da utilizzare.
La Figura 11illustra le connessioni elettriche tra
l'analizzatore e il dispositivo da analizzare. La Tabella4
riporta le abbreviazioni utilizzate nello schema e il loro
significato.
