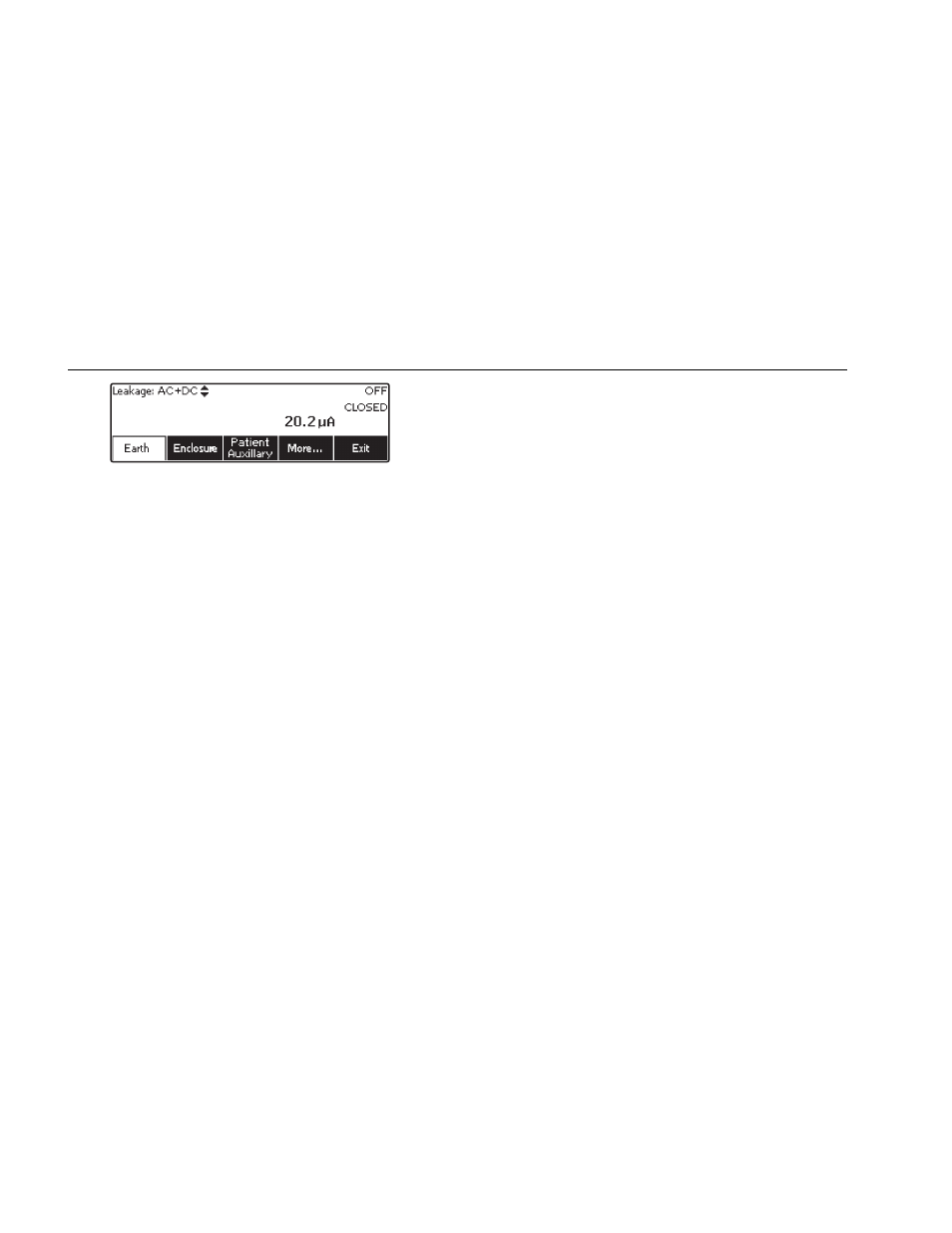

Figura 18. Menu principale del test della corrente di
dispersione
Nota
La schermata illustrata nella Figura 18 mostra il
menu principale quando lo standard selezionato
è IEC60601.
Tutte le correnti di dispersione, eccetto quella della
tensione di rete sulle parti applicate (isolamento
derivazione), vengono visualizzate come somma della
corrente alternata e continua, solo alternata o solo
continua (AC+DC, AC Only o DC Only). Il risultato iniziale
è visualizzato con il parametro appropriato in base allo
standard selezionato. Per modificare il parametro
visualizzato premere o . Il metodo di misurazione
attuale è visualizzato nell'angolo superiore sinistro del
display mentre viene eseguito il test.
Misurazione della corrente di dispersione verso
terra
Nota
Il test della corrente di dispersione nel
conduttore di protezione (o cavo di massa) è
disponibile per tutti gli standard eccetto IEC
62353 e IEC 61010.
Per misurare la corrente presente nel circuito del
conduttore di protezione del dispositivo da analizzare,
premere il pulsante funzione Earth (a seconda dello
standard) dal menu principale Leakage. La Figura 19
mostra le connessioni tra l'analizzatore e il dispositivo da
analizzare durante un test della corrente di dispersione
nel conduttore di protezione.
Quando si imposta il test della corrente di dispersione
verso terra è possibile eseguire alcune misurazioni
correlate. Premendo si commuta la polarità della
tensione di rete applicata alla presa di test
dell'analizzatore tra Normal, Off, Reverse e Off.
Premendo si apre e si chiude la connessione del
neutro sulla presa di test dell'analizzatore. Non è
necessario aprire la connessione verso terra dato che
questa operazione viene eseguita internamente durante
la misurazione.
Quando si esegue questo test sono possibili le seguenti
condizioni per la presa di corrente:
•
Polarità
normale
•
Polarità normale, neutro aperto
•
Polarità
invertita
•
Polarità invertita, neutro aperto
La norma IEC60601-1 specifica che per questa
misurazione le parti applicate devono essere collegate.
Abilitare questa misurazione premendo o ; in tal modo
si mettono a massa o si scollegano dal potenziale di
massa tutti i terminali delle parti applicate.
