ESA620
Manuale d'uso
18
Test della tensione di rete
Il test della tensione di rete misura la tensione di
alimentazione attraverso tre misurazioni separate. Per
accedere al test della tensione di rete premere . Se
lo standard selezionato è IEC61010, occorre eseguire
un'ulteriore operazione. Premere il pulsante funzione
Mains Voltage

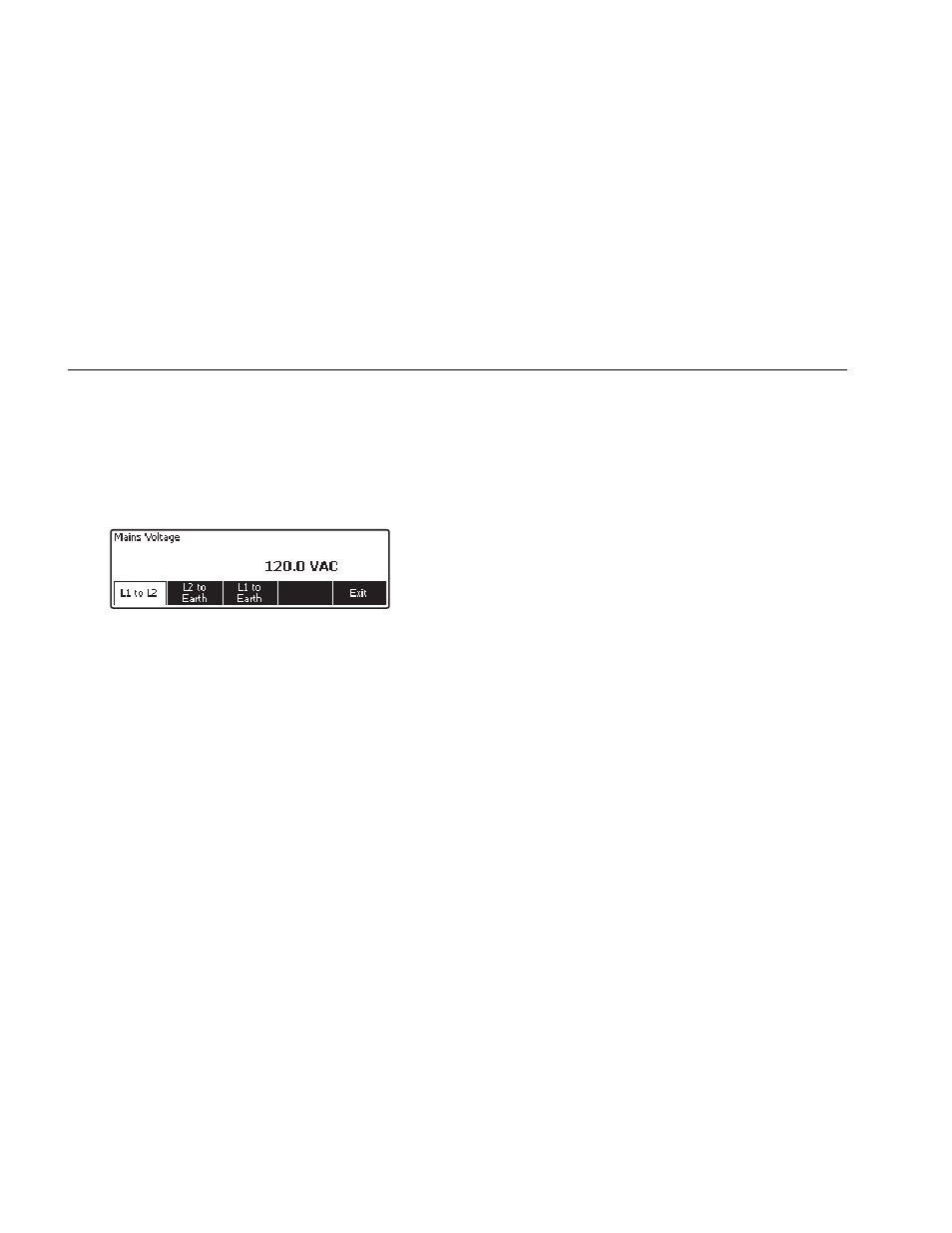

. Compare il menu Mains Voltage illustrato
nella Figura 9.
faw14.eps
Figura 9. Menu di test della tensione di rete
Premere ciascun pulsante funzione per eseguire
ciascuna delle tre misurazioni: da fase a neutro, da
neutro a terra, da fase a terra.
Nota
Durante il test della tensione di rete alla presa di
test non è applicata corrente.
Test della resistenza del conduttore di
protezione
Il test della resistenza del conduttore di protezione misura
l'impedenza tra il terminale di protezione della presa di
test dell'analizzatore e le parti conduttive esposte del
dispositivo da analizzare collegate al conduttore di
protezione del dispositivo stesso.
Prima di eseguire un test della corrente di dispersione
con l’analizzatore, è bene verificare l’integrità della
connessione di massa tra il punto di massa della presa di
test dell'analizzatore e l’involucro o la massa di terra di
protezione del dispositivo da analizzare.
Per accedere al menu del test della resistenza del
conduttore di protezione (Protective Earth Resistance)
premere .
Nota
Il dispositivo da analizzare va spento per questo
test.
La misurazione della resistenza del conduttore di
protezione può essere eseguita con il metodo a 2 fili o a 4
fili. Per usare l'uno o l'altro metodo vedere la sezione
"Selezione di misurazioni a 2 fili o a 4 fili".
