ESA612
Manuale d'Uso
58
Misurazioni da punto a punto
L'analizzatore può eseguire misurazioni di tensione,
resistenza e bassa corrente mediante la funzione Point to
Point. Per accedere al menu della funzione Point to Point,
illustrato nella Figura 32, premere . I pulsanti
funzione da F1 a F3 servono a selezionare la funzione di
misurazione.

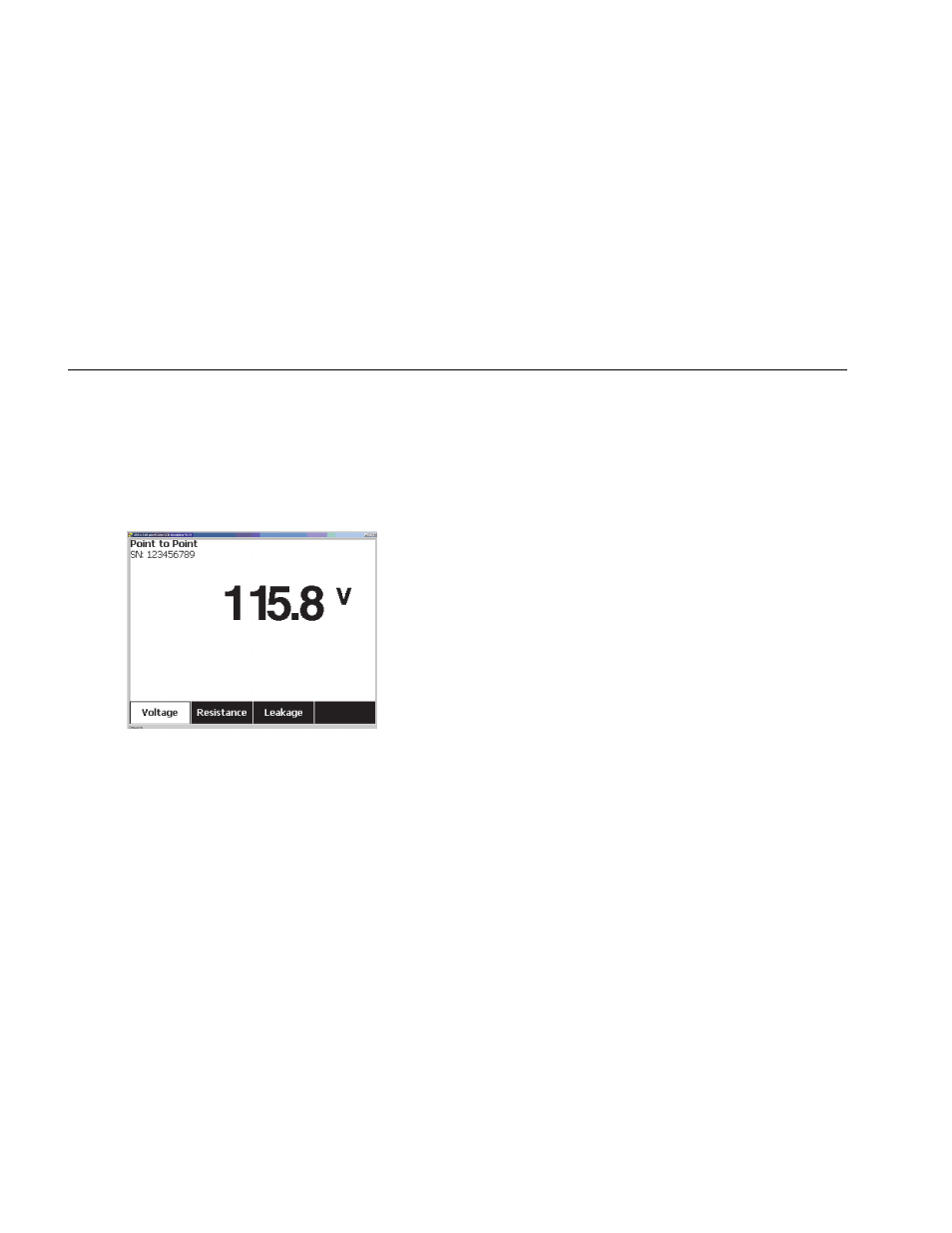

Figura 32. Menu della funzione di misurazione da
punto a punto
Misure di tensione
Per eseguire una misurazione di tensione procedere come
segue.
1. Premere il softkey Voltage nel menu Point-To-Point.
2. Inserire i cavi di test nei connettori ROSSO (V/ Ω /A) e
NERO.
3. Posizionare le estremità della sonda sulla tensione da
misurare e leggere la misura sul display
dell'analizzatore.
L'analizzatore esegue misurazioni di tensione sino a 300 V
ca.
Misure di resistenza
Per eseguire una misura di resistenza procedere come
segue.
1. Premere il pulsante funzione Resistance dal menu
Point-To-Point.
2. Inserire i cavi di test nei connettori ROSSO (V/ Ω /A) e
NERO.
3. Azzerare la resistenza dei cavi cortocircuitandoli
assieme e premendo il softkey Zero Leads.
4. Mettere i puntali ai capi della resistenza da misurare e
leggere la misura sul display dell'analizzatore.
L'analizzatore misura resistenze sino a 2,0 Ω
