ESA612
Manuale d'Uso
30

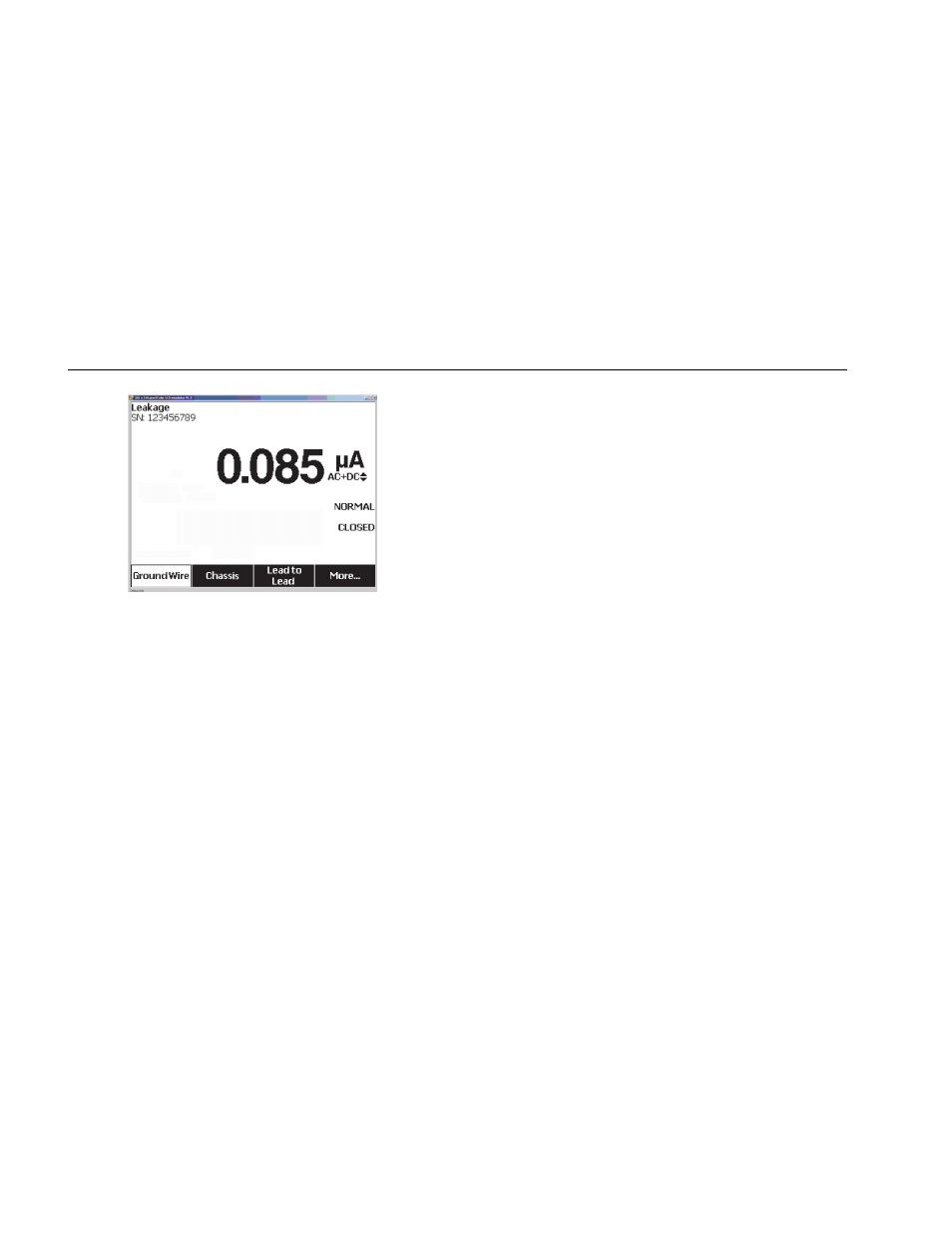

Figura 18. Menu principale del test della corrente di
dispersione
Nota
La schermata illustrata nella Figura 18 mostra il
menu principale quando lo standard selezionato
è AAMI.
Tutte le correnti di dispersione, ad eccezione
dell'isolamento derivazione (tensione di rete sulle parti
applicate), vengono visualizzate in uno dei tre modi
seguenti: AC+DC, solo AC o solo DC). Il risultato iniziale è
visualizzato con il parametro appropriato in base allo
standard selezionato. Per modificare il parametro
visualizzato premere  o . Il metodo di misurazione
attuale è visualizzato a destra della misurazione della
corrente durante l'esecuzione dei test della corrente di
dispersione.
Misurazione della corrente di dispersione verso terra
Nota
Il test della dispersione del cavo di messa a terra
(PE) è disponibile per AAMI, 60601, e non per
IEC 62353.
Per misurare la corrente presente nel circuito del
conduttore di protezione del DUT, premere il softkey
Ground Wire
(a seconda dello standard) nel menu
principale relativo alla corrente di dispersione. La
Figura 19 mostra le connessioni elettriche tra
l'analizzatore e il DUT durante un test della corrente di
dispersione del cavo di messa a terra.
Quando si imposta il test della corrente di dispersione del
cavo di messa a terra è possibile eseguire alcune
misurazioni correlate. Premendo  si commuta la
polarità della tensione di rete applicata alla presa di test
dell'analizzatore tra Normal, Off, Reverse e Off. Premendo

si apre e si chiude la connessione del neutro sulla
presa di test dell'analizzatore. Non è necessario aprire la
connessione verso terra dato che questa operazione viene
eseguita internamente durante la misurazione.
