ESA612
Manuale d'Uso
18
Per effettuare un test della resistenza del cavo di massa:
1. Accertarsi che il cavo di alimentazione del dispositivo
da analizzare sia collegato alla presa di test
dell'analizzatore.
2. Premere  per visualizzare il menu della
funzione di misurazione della resistenza.
3. Collegare un'estremità di un cavo di test al jack
V/ Ω /A come illustrato nella Figura 10.
4. Se si usa una sonda, connetterla all'altra estremità
del cavo di test e posizionare la punta della sonda
nel jack
∅
/Null . Se si usa un morsetto a coccodrillo,
connetterlo all'altra estremità del cavo di test,
posizionare l'adattatore null terminale nel jack
∅
/Null
e agganciare il morsetto all'adattatore null terminale.
5. Collegare l'altra estremità del cavo di misura al
connettore ∅
/null .
6. Premere il pulsante funzione Zero Leads.
L'analizzatore azzera la misurazione per cancellare
la resistenza del puntale.
7. Collegare il cavo di misura uscente dal connettore
∅
/null all'involucro del dispositivo da analizzare o al
terminale del conduttore a terra di protezione.
8. Una volta eseguite le connessioni con il dispositivo
da analizzare, viene visualizzata la resistenza
misurata, come illustrato nella Figura 9.

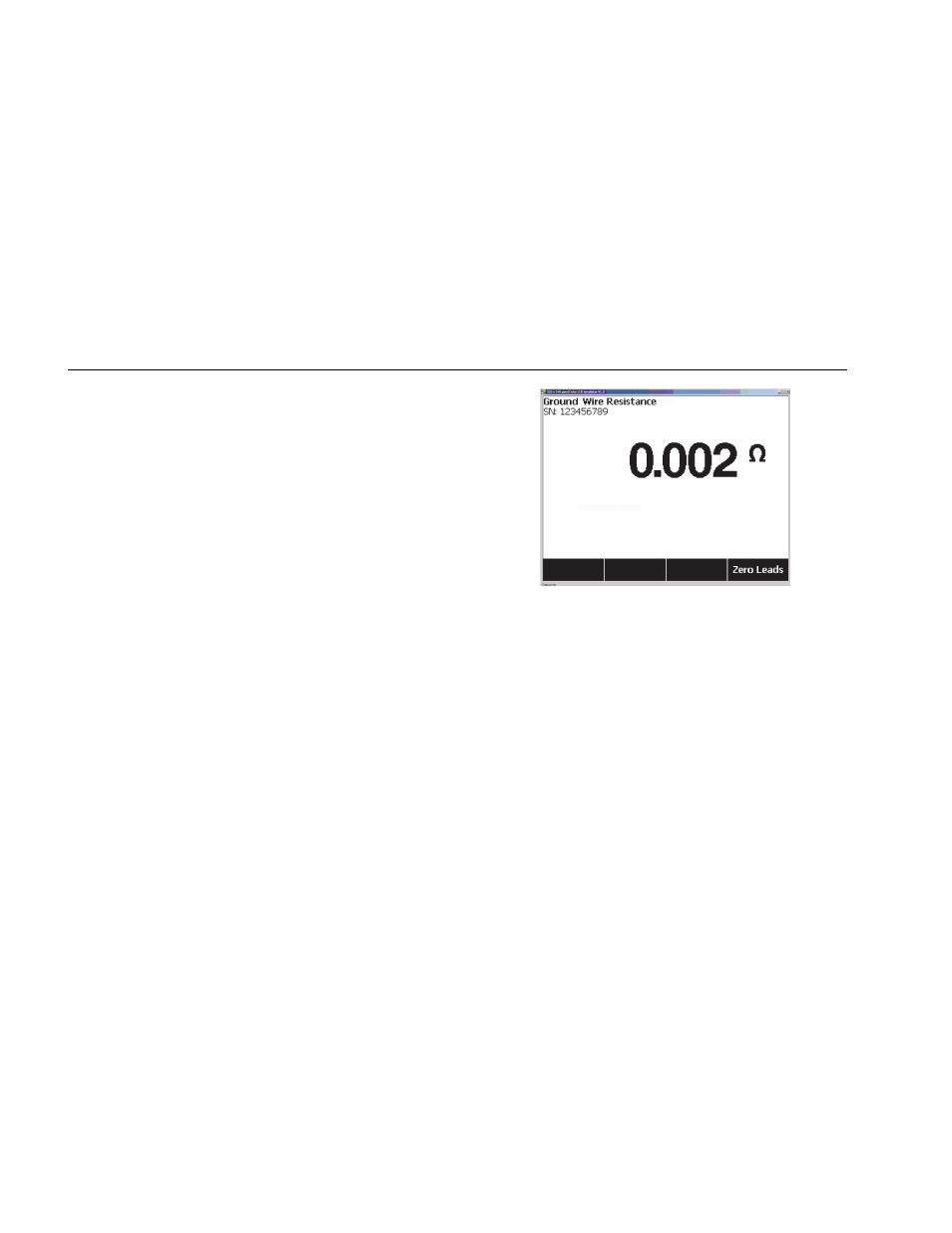

Figura 9. Misura della resistenza del conduttore di
protezione del DUT
 Avvertenza
Per evitare uno shock elettrico, rimuovere
l'adattatore null terminale dal jack
∅ /Null
dopo che il cavo di test rileva zero. Il jack
∅ /Null diventa potenzialmente pericoloso
durante alcune condizioni di test.
