Esecuzione dei test di sicurezza elettrica
23
Test della resistenza di isolamento
I cinque test della resistenza di isolamento misurano la
resistenza tra la tensione di rete (L1 e L2) e il conduttore
di protezione, tra le parti applicate e il conduttore di
protezione, tra la tensione di rete e le parti applicate, tra la
tensione di rete e i punti conduttivi accessibili non al
potenziale di terra, e tra le parti applicate e i punti
conduttivi accessibili non al potenziale di terra.
Per accedere al menu del test della resistenza di
isolamento (Insulation Resistance) premere .
Tutti i test della resistenza di isolamento possono essere
eseguiti con tensioni di 500 o 250 volt c.c. Per selezionare
un'altra tensione dal menu del test della resistenza di
isolamento, premere il pulsante funzione More. Premendo
il pulsante funzione Change Voltage si seleziona
alternativamente la tensione di 250 o 500 volt c.c.
Nota
Quando si esce dal menu Insulation Resistance e
poi vi si ritorna, la tensione di test ritorna al valore
predefinito di 500 volt c.c..
Come illustrato nella Figura 12, tre dei cinque test sono
visualizzati sopra i pulsanti funzione da F1 a F3. Per
accedere agli altri due test o selezionare la tensione di
test, premere il pulsante funzione More. Premendo il
pulsante funzione Back si ritorna al menu principale del
test della resistenza di isolamento.

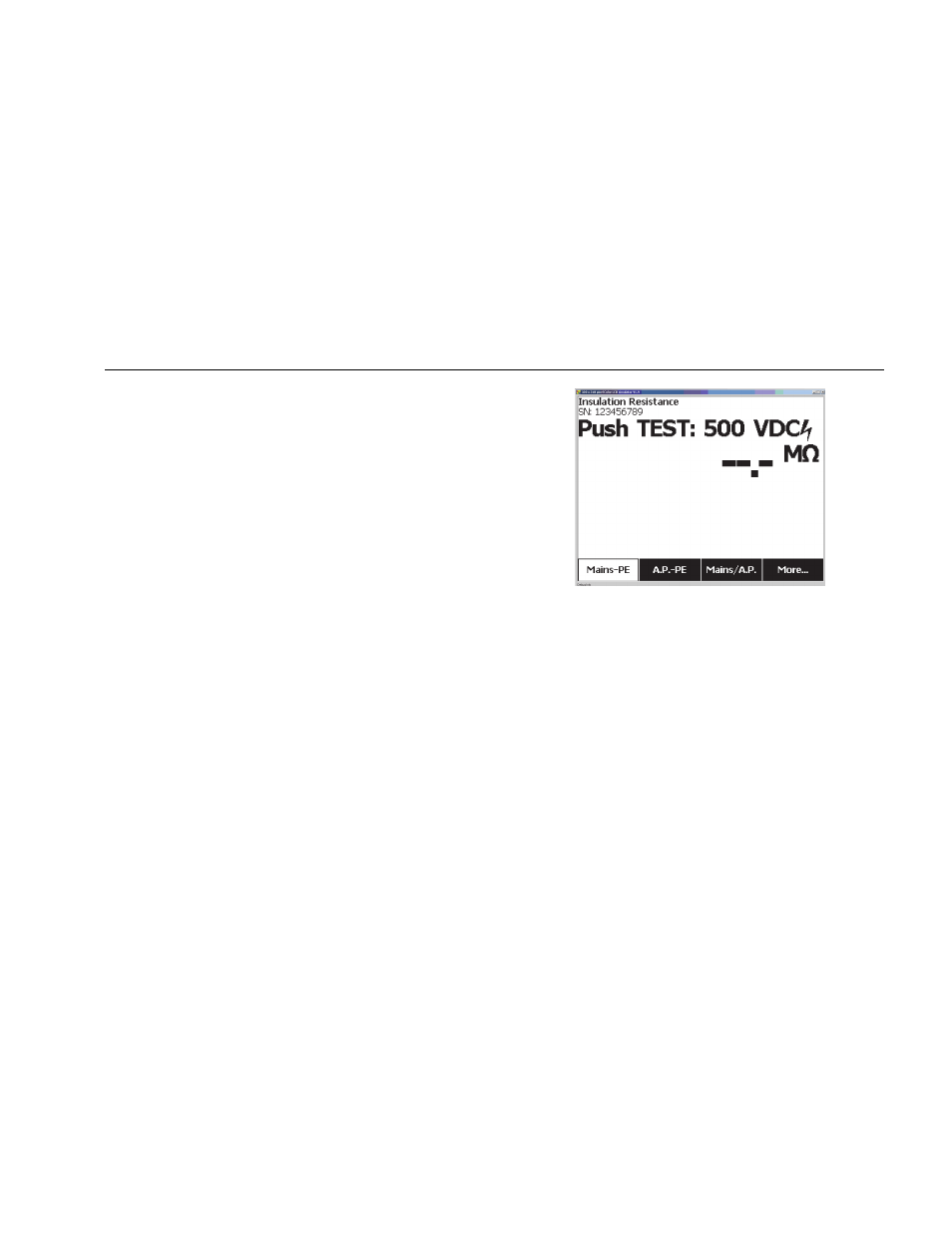

Figura 12. Misurazione della resistenza di isolamento
Dopo aver selezionato uno dei test premendo l'appropriato
softkey, premere  per applicare la tensione
selezionata al DUT ed eseguire la misurazione.
Le figure da 13 a 17 mostrano le connessioni elettriche tra
l'analizzatore e il DUT per i cinque test della resistenza di
isolamento.
Nota
Il dispositivo da analizzare va spento per questo
test.
