15
Cambio direzione del flusso
1. Rimuovere il coperchio I dal corpo B, Fig. 3
2. Tramite un cacciavite sbloccare il gruppo L M N (vedi Fig. 4)
3. Ruotare il gruppo affinché la freccia sia nella corretta direzione.
4. Posizionare il gruppo e fissarlo tramite bulino e martello (vedi Fig. 5)
5. Pulire le superfici di corpo e coperchio
6. Applicare un grasso resistente alle alte temperature (p.e. WINIX 2150) sulla superfici di tenuta e
sulle viti.
7. Inserire una nuova guarnizione O e applicare il coperchio. Serrare le viti P uniformemente in
diagonale con coppia di serraggio di 35 Nm. Riserrare ulteriormente le viti dopo il commissioning.
Attrezzi
■ Chiave a brugola da 8 mm
■ Cacciavite a lama (5,5x125)
■ Caccia spine (10x120)
■ Martello (500 gr)
Non è richiesto nessun trattamento termico delle saldature.
WINIX ® 2150 è un marchio registrato della WINIX GmbH, Norderstedt

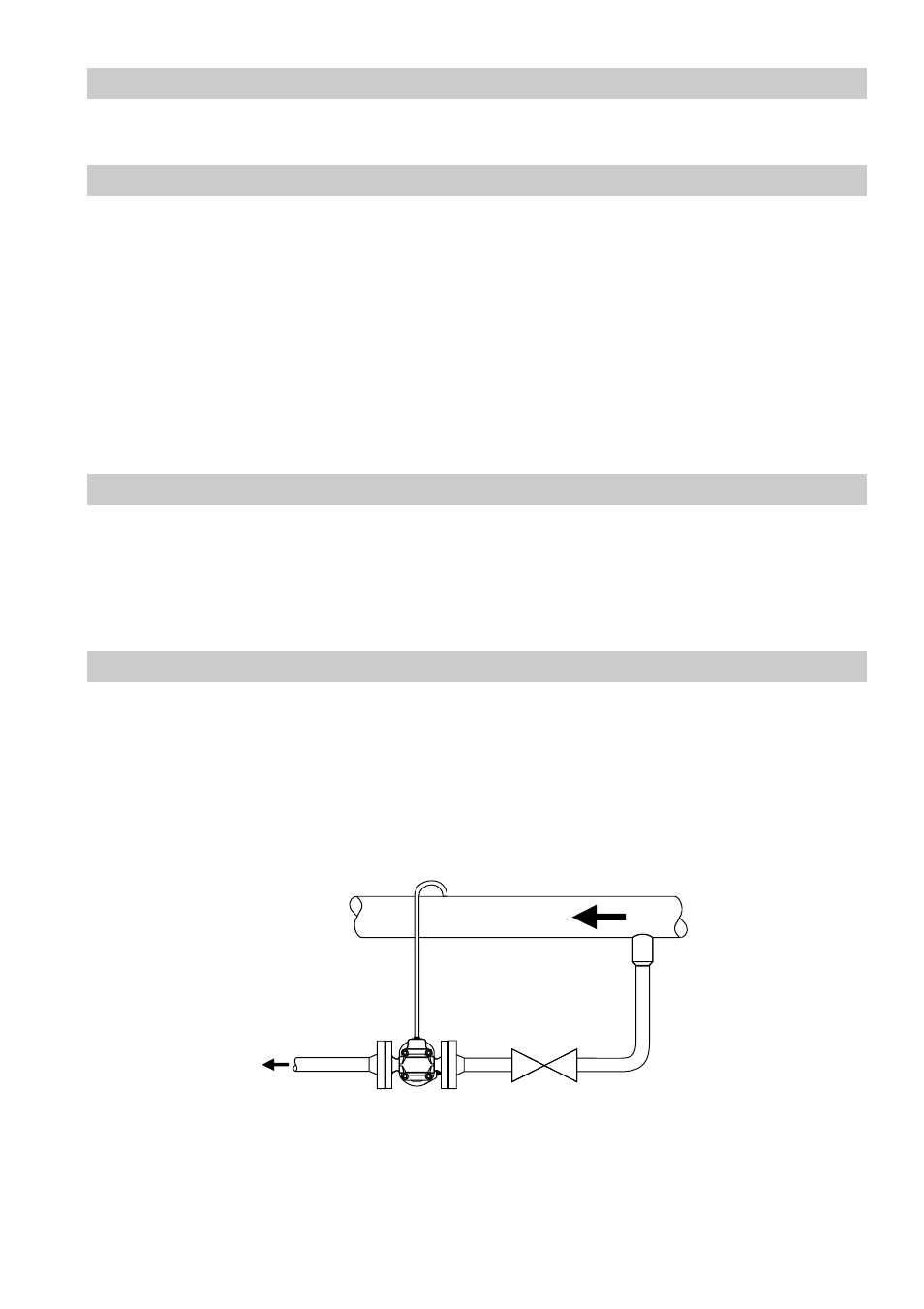

Tubo di bilanciamento
Per l’impiego dello scaricatore UNA 14P raccomandiamo l’installazione di un tubo di bilanciamento K
per equilibrare la pressione. Il tubo di bilanciamento assicura un flusso continuo di condensa dalla
linea da drenare verso lo scaricatore evitando la formazione di sacche.
Geometrie poco favorevoli e certe posizioni d’installazione possono richiedere la tubazione di equilibrio
anche con scaricatori di condensa per vapore. Il tubo di equilibrio effettivamente previene la
formazione di sacche.
Trattamento delle saldature
K
