13

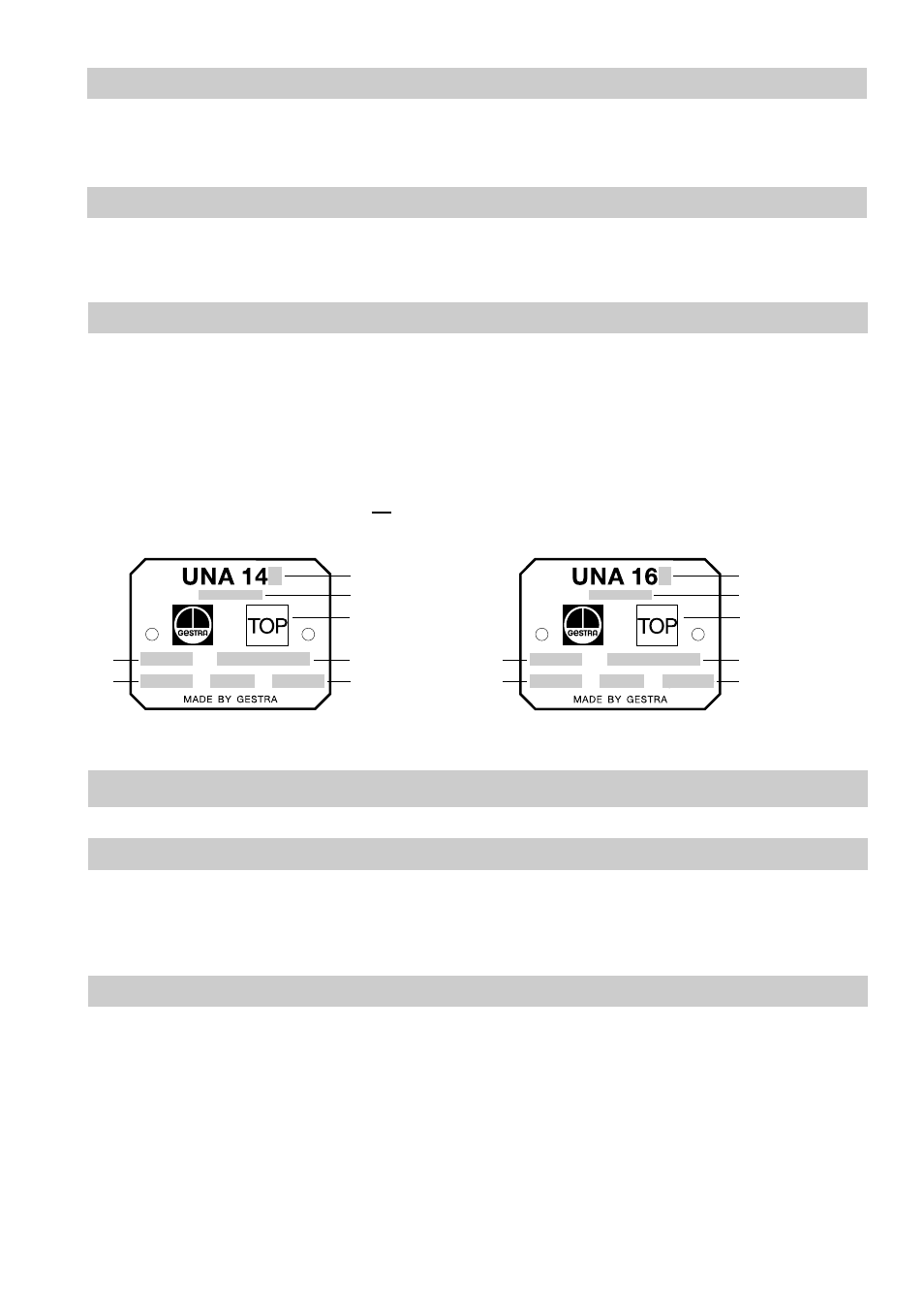

Targhette di identificazione
Costruzione e rating come specificato sulla targhetta dati (fissata rigidamente sul corpo)
secondo EN 19 e EN ISO 26652.
■ Tipi UNA 1 ...h: per uso orizzontale
UNA 1 ...v: per uso verticale
■ SIMPLEX o DUPLEX: tipo del gruppo di regolazione (vedi «Descrizione»)
con «P»: con sfera in Perbunan ® (max. 40 °C),
■ O...(orifizio): tipo di orifizio
■ Data di produzione, per esempio indica:
quarto quadrimestre del 2003
Resistenza alla corrosione
Se il prodotto è usato per lo scopo previsto, la sicurezza del suo funzionamento non è compromessa
da eventuali corrosioni.
Precisazioni
Lo scaricatore non deve essere sottoposto a pressioni/carichi pulsanti.
I sovraspessori contro le corrosioni sono dimensionati secondo il più recente stato dell’arte.
UNA 14, UNA 16, UNA 16 A, UNA 14 P
Installazione
Scaricatore di condensa a galleggiante che in funzione della posizione del corpo può essere
installato su linee orizzontali o verticali con flusso dall’alto verso il basso.
E’ possibile la conversione dall’uno all’altro montaggio.
Esecuzione flangiata
1. Verificare la posizione di montaggio. La targhetta E deve essere sempre in alto.
2. Verificare la direzione del flusso. La freccia che indica la direzione è riportata sul corpo. Cambiare
la direzione del flusso se necessario.
3. Considerare lo spazio necessario per l’apertura dello scaricatore. Quando lo scaricatore è installato
è necessario uno spazio di 120 mm per la rimozione del coperchio I.
4. Togliere le protezioni in plastica. Servono solo per il trasporto.
5. Pulire le superfici di tenuta delle due flange.
6. Inserire lo scaricatore.
Perbunan ® è un marchio registrato della Bayer AG, Leverkusen
Tipo
Gruppo di regolazione
TMA
PN/Classe
O
DN
Questa targhetta deve
essere in alto
4
03
Tipo
Gruppo di regolazione
TMA
PN/Classe
O
DN
Questa targhetta deve
essere in alto
