CIPPATRICE DA 23 CM 17
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI
ALIMENTAZIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVerTeNzA
Installare la nuova cinghia di trasmissione sulle pulegge. 5.
Controllare l'allineamento delle pulegge con un bordo diritto e 6.
regolare se necessario.
Controllare la tensione della cinghia e regolare se necessario. 7.
La deflessione della cinghia al centro della cinghia dovrà essere
di 1,1 cm quando un carico di 9 kg è collocato contro di essa
(vedere Figura 5.5).
Riposizionare la cinghia della pompa idraulica. Regolare la 8.
tensione della cinghia della pompa idraulica facendo scivolare la
pompa stessa nelle scanalature di montaggio. Serrare i bulloni.
Riposizionare la protezione della cinghia. 9.
Premere il pedale di inserimento della cinghia, avviare il motore, 10.
inserire la cinghia di trasmissione provare l'unità. Regolare le
pulegge e la tensione della cinghia se necessario.
5.9 sOsTITUzIONe DeLLA CINGHIA DI TrAsMIssIONe
Spegnere il motore. 1.
Rimuovere lo schermo della cinghia di trasmissione. 2.
Rimuovere la cinghia della pompa idraulica allentando i 3.
bulloni di fissaggio della pompa stessa (Figura 5.4).
LUNGHEZZA
TRATTO
DEFLESSIONE
1,1 CM
FORZA
9 KG

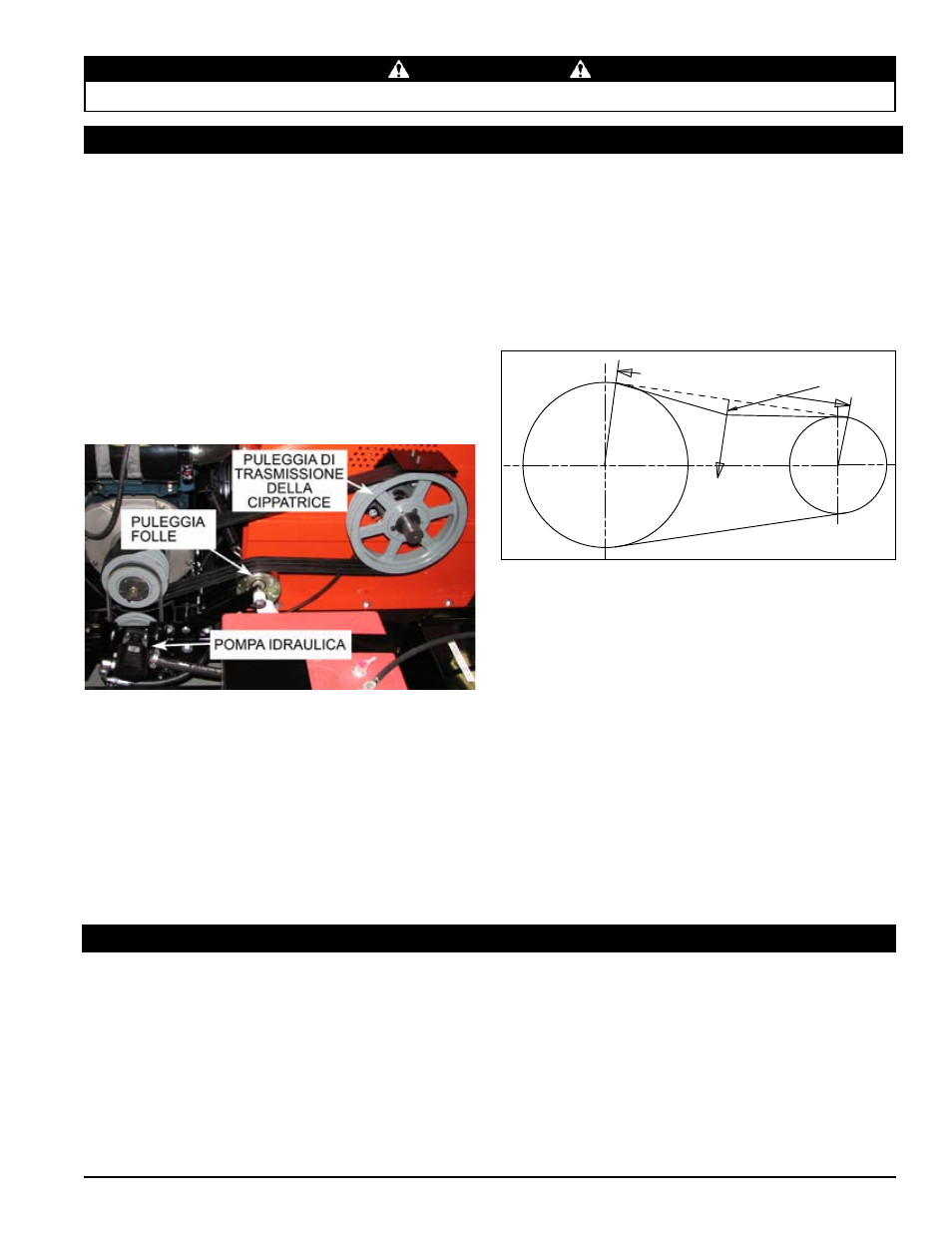

Figura 5.5, Tensione della cinghia
Eliminare la tensione dalla cinghia di trasmissione premendo 4.
il pedale di inserimento della cinghia. rimuovere la cinghia di
trasmissione dalle pulegge.
Figure 5.4 Cinghia di trasmissione
Controllare lo stato della cinghia di trasmissione ogni anno o ogni
25 ore di funzionamento, a seconda del limite che si raggiunge
prima. Se la cinghia è incrinata, usurata, sfilacciata o allentata,
sostituirla. Sostituire la cinghia esclusivamente con una cinghia
originale di tipo a fascia multistrato. Non usare cinghie a singolo
strato.
Per sostituire la cinghia:
5.10 sOsTITUzIONe DeLL'OLIO
Controllare il livello dell'olio prima di ogni utilizzo. Sostituire l'olio come indicato nel manuale dell'utente del motore.
