CIPPATRICE DA 23 CM
9

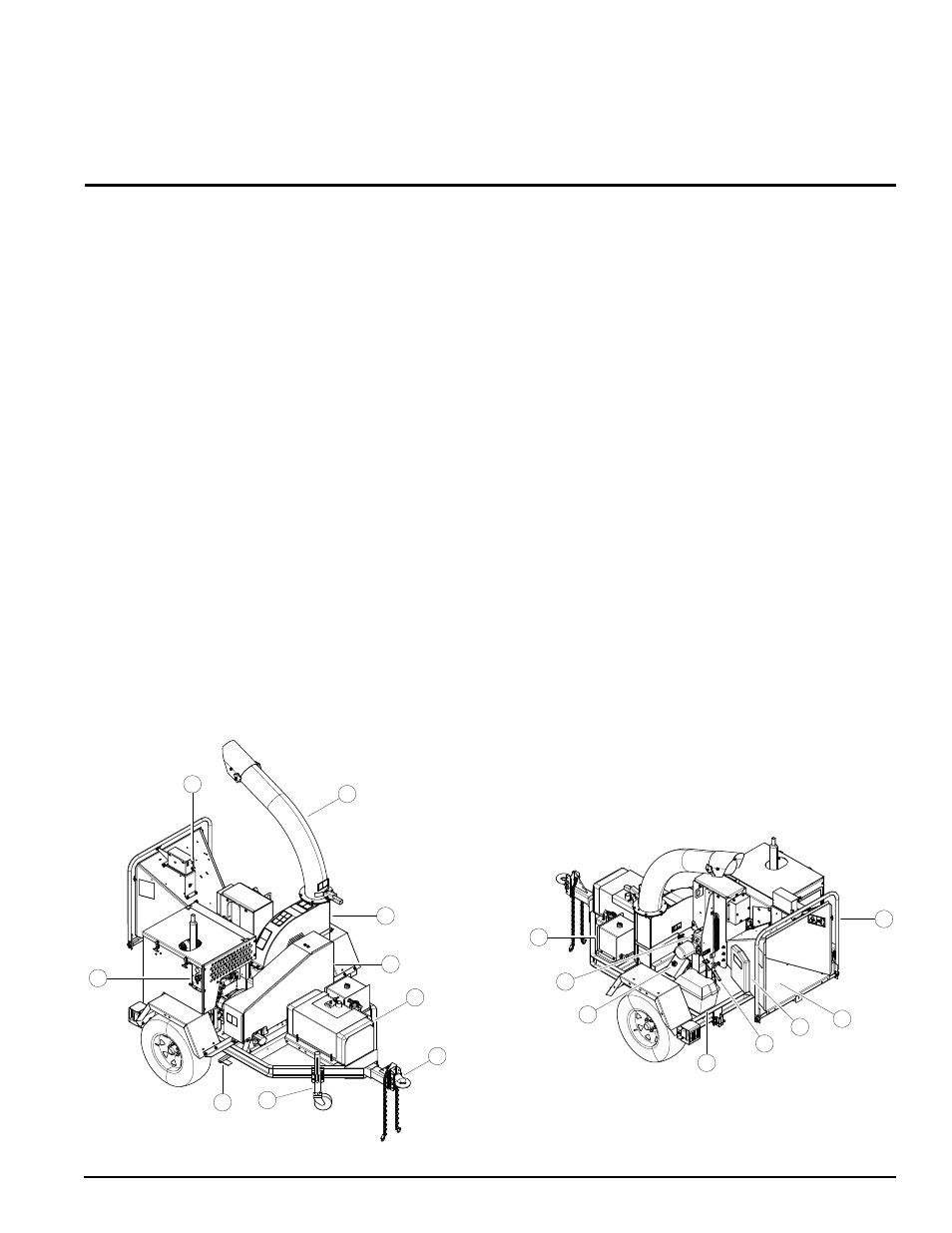

Canale convogliatore della cippatrice:
1.
convoglia i
materiali alle lame della cippatrice per il taglio.
Tubo di scarico:
2.
i materiali frammentati escono attraverso
questo tubo, regolabile a 360 gradi.
Copertura dell'accesso al rotore:
3.
si inclina per esporre
il rotore.
schermo della cinghia di trasmissione:
4.
non rimuovere
mai lo schermo durante l'utilizzo.
serbatoio del carburante:
5.
l'indicatore del livello di
carburante si trova nella parte superiore.
Gancio traino:
6.
utilizzare sempre le catene di sicurezza
durante il traino.
Martinetto rotante:
7.
tenere sempre in posizione
SOLLEVATA e lontano da terra quando è in movimento.
Quando è in funzione, collocare in posizione ABBASSATA
su una superficie piana. Ruotare la maniglia per alzare o
abbassare la ruota.
Vano batteria:
8.
utilizzare un gruppo di almeno 24
600 CCA.
pedale di inserimento della cinghia:
9.
serve per
disinnestare la cinghia di trasmissione del gruppo
rotore.
Section
fUNzIONI e CONTrOLLI
3
pannello di controllo:
10.
contiene l'interruttore a chiave,
il comando a gas, l'interruttore Murphy e gli indicatori di
stato.
serbatoio del liquido idraulico:
11.
controllare il livello del
liquido idraulico prima di ogni utilizzo.
spia del controller:
12.
quando la spia lampeggia in
verde, aumentare i giri/min. Il rullo di avanzamento può
essere spostato in avanti quando la spia del controller è
costantemente verde. Vedere la Sezione 6 per maggiori
informazioni.
Martinetto del rullo di avanzamento:
13.
utilizzare il
martinetto per sollevare il rullo di avanzamento al fine di
eseguire interventi di riparazione o manutenzione. Vedere
Sezione 5.7.
Contenitore manuali:
14.
utile per riporre i manuali.
Blocco e perno del disco:
15.
utilizzare il blocco per
bloccare il disco della cippatrice in posizione durante gli
interventi di manutenzione. Vedere Sezione 5.2.
Barra di controllo del rullo di avanzamento:
16.
Spostare la
barra di controllo del rullo di avanzamento per cominciare
a inserire materiali nella cippatrice.
Controllo della velocità del rullo di avanzamento:
17.
ruotare in senso orario per aumentare la velocità del rullo
di avanzamento e in senso antiorario per diminuirla.
