CIPPATRICE DA 23 CM 14
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI
ALIMENTAZIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVerTeNzA
5.3 MANUTeNzIONe DeLLe LAMe DI
CIppATUrA
Le lame di cippatura sono affilate! Prestare attenzione
lavorando sulla macchina per evitare lesioni.
AVVerTeNzA
Le lame di cippatura potrebbero smussarsi, rendendo
difficile la cippatura e aggiungendo un ulteriore sforzo alla
macchina.
CONTrOLLAre CHe Le LAMe sIANO AffILATe OGNI
5-15 Ore DI LAVOrO e AffILArLe se NeCessArIO.
La spia del controller lampeggerà con un codice giallo ogni
15 ore come promemoria di controllare le lame della cippatrice.
Per ripristinare il controller, vedere la Sez. 6.
Le lame devono essere affilate se:
• La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o
presentano code filiformi, soprattutto quando si cippano
rami verdi.

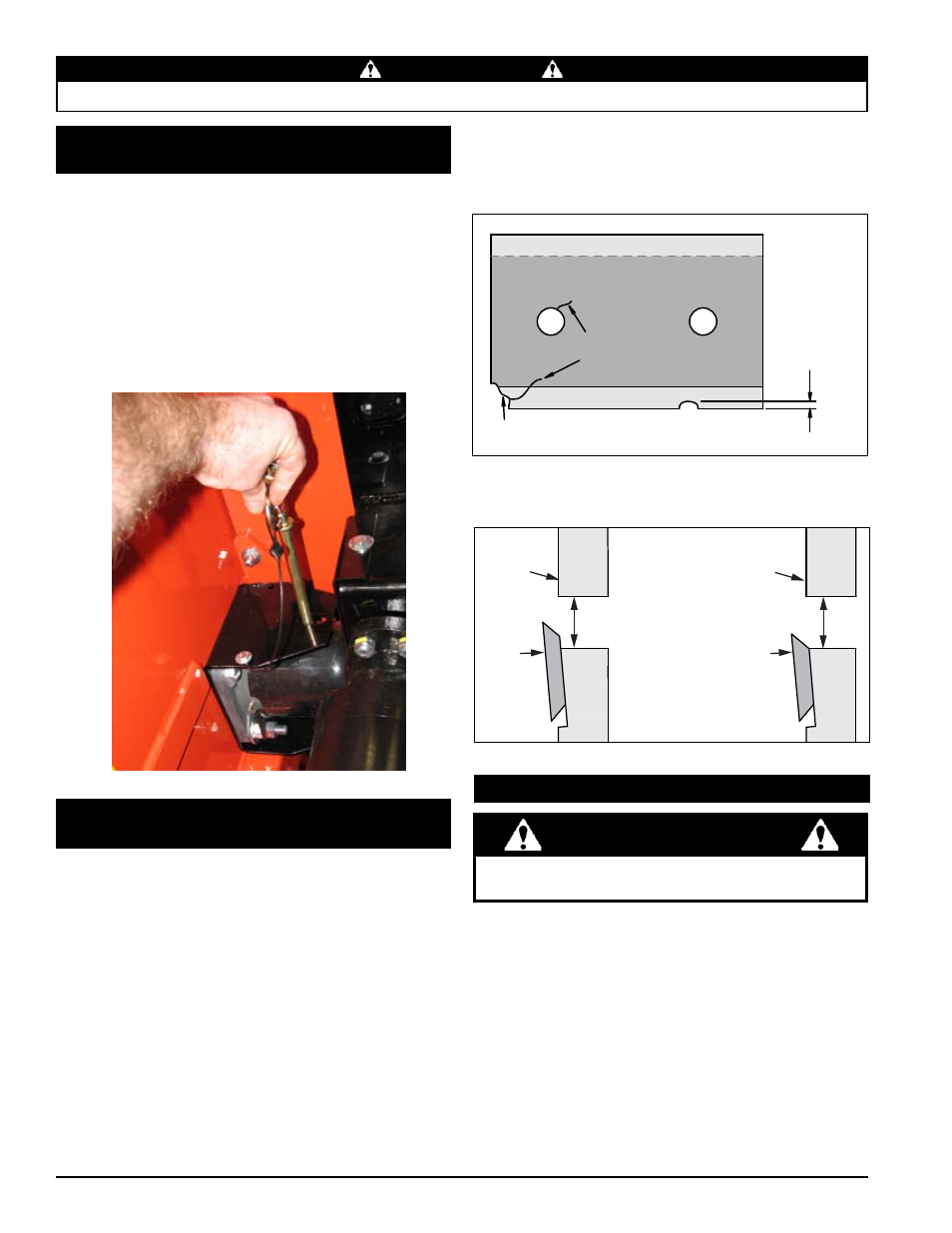

Prima di affilare le lame di cippatura, controllare eventuali danni
permanenti. Sostituire la lama se:
• Ci sono incrinature, angoli rotti o tagli più grandi di 3 mm
(vedere sotto).
LAMA
NUOVA
SCANALATURA
DI CIPPATURA
SCANALATURA
DI CIPPATURA
DISCO DELLA
CIPPATRICE
DISCO DELLA
CIPPATRICE
LA LAMA È
TROPPO
CORTA, DEVE
ESSERE
SOSTITUITA
INTACCATURA
SUPERIORE
A 0,3 cm
INCRINATURA
SUPERIORE
A 0,3 cm
ANGOLO
SPEZZATO
Rimuovere i due bulloni da 9 mm dalla copertura 1.
dell'accesso al rotore.
Inclinare la copertura fino ad aprirla per consentire
2.
l'accesso al rotore. Ruotare il rotore in modo che i bulloni
di serraggio delle lame siano maggiormente accessibili.
Fissare il rotore in posizione tramite il blocco del disco.
3.
Rimuovere i due bulloni che sostengono la lama sul disco. 4.
È possibile riutilizzare gli attrezzi. Ripetere l’operazione
per la lama restante.
Le lame hanno due fili ed è possibile capovolgerle una
5.
volta prima di affilarle.
Inserire la lama nuova o affilata sul rotore e fissarla con
6.
bulloni e rondelle. Serrare a 162 N•m.
5.2 INsTALLAzIONe DeL BLOCCO DeL
DIsCO
Per intervenire sul disco della cippatrice, assicurarlo in
posizione a mezzo dell'apposito blocco. Rispettare le seguenti
istruzioni:
Inclinare la copertura di accesso del rotore per esporre il 1.
disco della cippatrice.
Rimuovere il perno dalla posizione di stoccaggio e inserirlo
2.
nel foro sul coperchio dell'albero.
Ruotare il disco della cippatrice fino a far scivolare il perno
3.
completamente all'interno del coperchio dell'albero.
Terminata la manutenzione, rimuovere il perno e
4.
ricollocarlo nella posizione di stoccaggio.
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della
cippatrice (vedere sotto).
5.4 sOsTITUzIONe DeLLe LAMe
