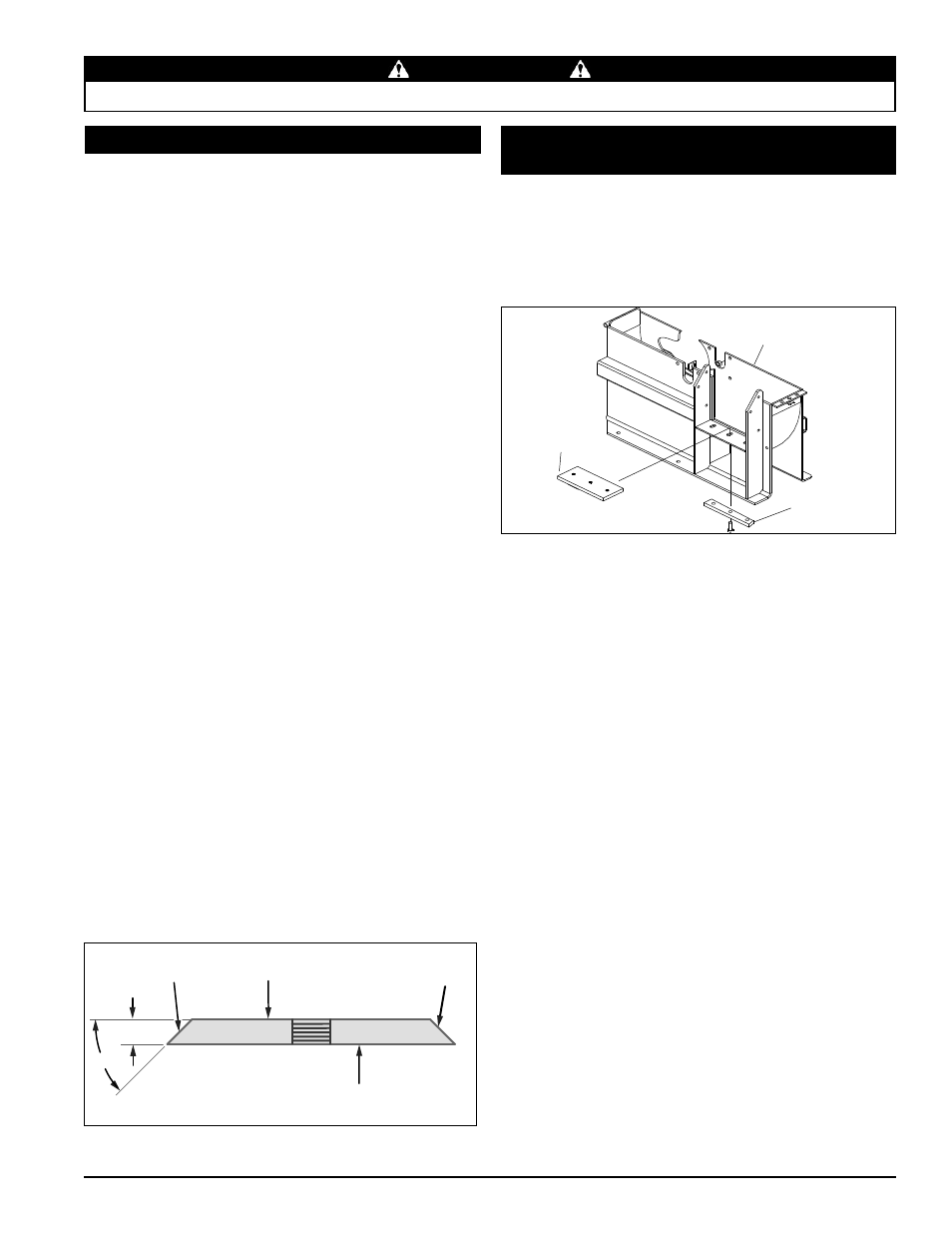

Echo Bear Cat CH922DH 2010 - Manuale (Pagina 19)

CIPPATRICE DA 23 CM 15
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI
ALIMENTAZIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVerTeNzA
5.6 IMpOsTAzIONe DeL GIOCO DeLLe
LAMe
Arrestare il motore e attendere che tutte le parti mobili 1.
siano ferme.
Sollevare la copertura dell'accesso al rotore ed esporre
2.
il rotore.
Rimuovere il perno di bloccaggio dalla posizione di
3.
stoccaggio (vedere Figura 5.3).
Ruotare in senso orario la valvola di controllo per
4.
innestare la pompa.
Alzare e abbassare l'impugnatura per sollevare il rullo di
5.
avanzamento finché la posizione del perno di bloccaggio
non si allinea con uno dei fori della staffa di supporto.
Fissare in posizione inserendo il perno di bloccaggio
6.
attraverso la staffa di supporto e la posizione del perno
di bloccaggio.
Accedendo all'incudine da sotto al rullo di avanzamento,
7.
allentare i tre bulloni da 13 mm che fissano l'incudine
della cippatrice al telaio.
Se il bordo dell'incudine di cippatura risulta danneggiato
8.
o usurato in modo non uniforme, rimuovere l'incudine e
usare uno degli altri tre bordi.
Regolare l'incudine verso l'interno e l'esterno. Controllare
9.
il gioco di tutte le lame.
Rimuovere il perno di bloccaggio e ricollocarlo nella
10.
posizione di stoccaggio. Ruotare in senso antiorario la
valvola di controllo per disinnestare la pompa e abbassare
il martinetto.
Chiudere la copertura di accesso del rotore e serrare i
11.
bulloni.
INCUDINE DI
CIPPATURA
DISTANZIATORE
ALLOGGIAMENTO
DEL ROTORE
Figura 5.2, Posizione dell'incudine di cippatura
Le lame di cippatura devono rimanere a una distanza di
1,5 - 3 mm dall'incudine. Controllare il gioco ogni 8 ore di
funzionamento e regolare se necessario. L’incudine di
cippatura è reversibile. Tutti e quattro i lati dell’incudine
possono essere utilizzati per la cippatura.
Per regolare l’incudine:
Figura 5.1, Affilatura delle lame di cippatura
45˚
.50”
SUPERFICIE DI MONTAGGIO:
NON LEVIGARE
SUPERFICIE
AFFILATA
SUPERFICIE DI MONTAGGIO:
NON LEVIGARE
SUPERFICIE
AFFILATA
5.5 AffILATUrA DeLLe LAMe
Le lame possono essere affilate su una rettificatrice da banco
o da un professionista.
1. Non affilare né molare mai le superfici di montaggio delle
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
2. Rettificare nuovamente il bordo angolato delle lame
di cippatura a 45 gradi (Figura 5.2). Accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
3. Quando si esegue la rettifica prestare attenzione a che la
lama non si surriscaldi e non cambi colore. Ciò rimuove
le proprietà di trattamento al calore.
4. Utilizzare tempi di rettifica brevi e raffreddare con acqua
o qualche tipo di refrigerante liquido.
5. Rimuovere una quantità uguale da ciascuna lama per
mantenere il bilanciamento del rotore.
6. Piccole imperfezioni quali intaccature e sbavature sul
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
7. Per lame che siano state affilate ripetutamente, accertarsi
che la superficie affilata si estenda oltre l’apertura
della scanalatura di cippatura. Se non si estende oltre
l’apertura, le lame vanno sostituite.
