MONTAGGIO
AVVerTeNzA
Non azionare l'unità senza il canale convogliatore della
cippatrice correttamente installato. La rotazione delle lame
di taglio può causare gravi lesioni personali.
2.4 COLLeGAMeNTO DeL VAssOIO DI
prOLUNGA
Inclinare il vassoio di prolunga verso l'alto, con il fondo
1.
verso l'esterno (Figura 2.3) Fare scorrere i bordi del
vassoio di prolunga tra la cerniera di prolunga e i bordi
del canale convogliatore.
Inclinare verso il basso il vassoio di prolunga fino ad
2.
appoggiarlo sul canale convogliatore in modo tale che i
bordi del primo tocchino la parte posteriore dei bordi del
secondo.
Inserire cinque bulloni da trasporto da 9 mm x 2,5 cm
3.
(compresi nel kit dell'utente) attraverso il vassoio di
prolunga e il canale. Fissare i bulloni dal basso con
rondelle e dadi autobloccanti.
Attaccare la saldatura del supporto del canale convogliatore
4.
al foro centrale del canale stesso usando il bullone già
inserito
BORDO DEL
VASSOIO DI
PROLUNGA
CERNIERA
DI PROLUNGA
BORDO DEL CANALE
CONVOGLIATORE DELLA CIPPATRICE

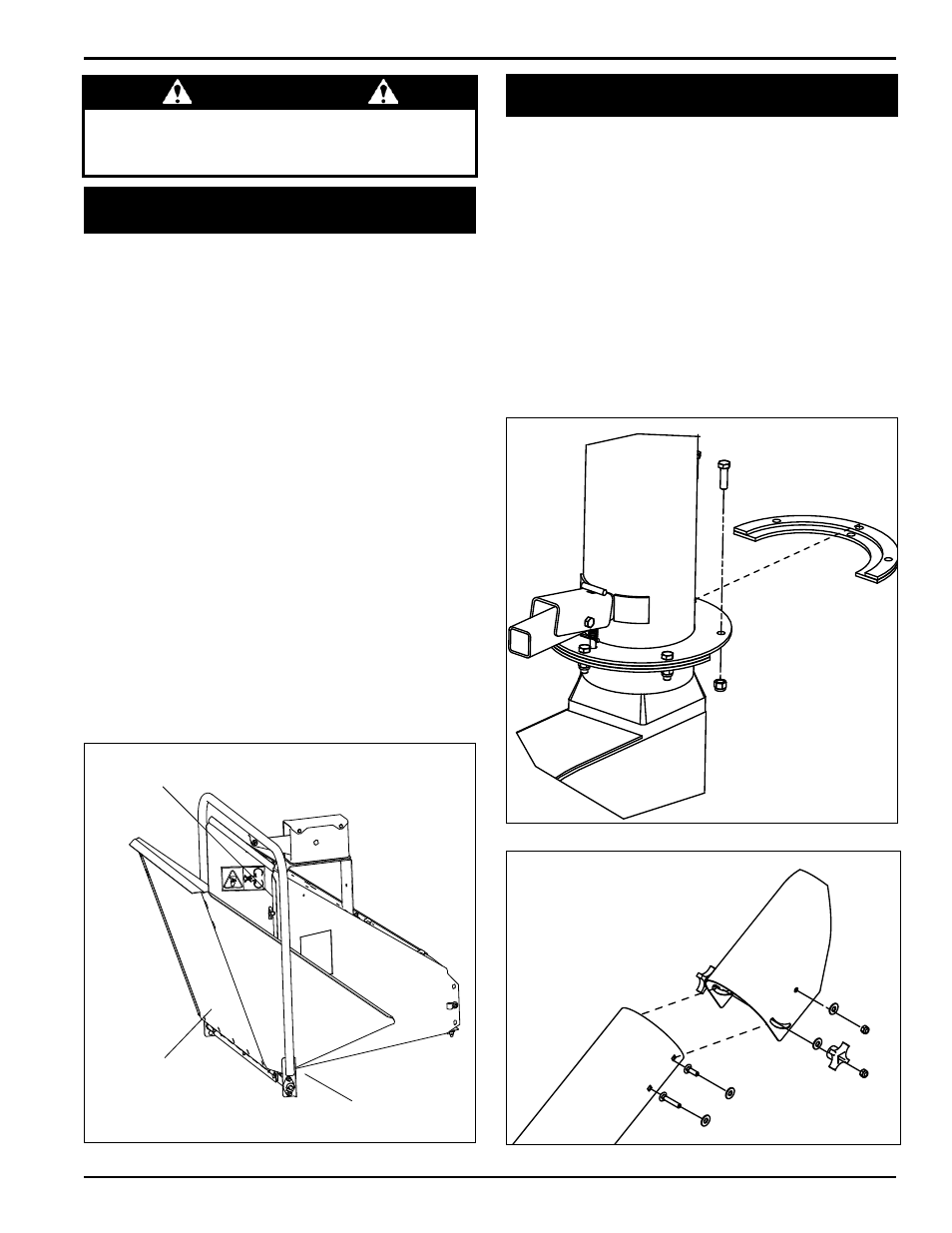

Figura 2.3 Collegamento del vassoio di prolunga
2.5 COLLeGAMeNTO DeL TUBO DI
sCArICO
Fare scorrere il tubo sulla flangia di montaggio posizionata
1.
sul telaio della cippatrice (Figura 2.4). Il morsetto di
scarico deve scivolare sotto il bordo della flangia. Serrare
i bulloni per fissarla.
Installare la seconda metà del distanziatore e stringere
2.
il morsetto con bulloni e dadi da 9 mm x 3,2 cm.
Ruotare il tubo di 360 gradi e bloccarlo in posizione con
il perno di bloccaggio per accertarsi che sia montato
correttamente.
Attaccare il deflettore al tubo di scarico. Collegare il
3.
tappo al tubo di scarico passando dei bulloni da 9 mm x
5 cm attraverso il foro del fondo. Fare passare tali bulloni
attraverso interno del tubo, tappo, rondella e manopola,
quindi stringere il dado. Completare il montaggio del tappo
sul tubo fissandolo al tubo di scarico con bulloni da 9 mm
x 2,5 cm attraverso il foro finale (Figura 2.5).
Fig. 2.4
Fig. 2.5
