ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI
ALIMENTAZIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVerTeNzA
5.7 LIBerAzIONe DI UN rOTOre
OTTUrATO
Arrestare il motore e attendere che tutte le parti mobili siano 1.
ferme.
Rimuovere i bulloni e sollevare la copertura dell'accesso al
2.
rotore.
Rimuovere il perno di bloccaggio dalla posizione di stoccaggio
3.
(vedere Figura 5.3).
Ruotare in senso orario la valvola di controllo per innestare
4.
la pompa.
Alzare e abbassare l'impugnatura per sollevare il rullo di
5.
avanzamento finché la posizione del perno di bloccaggio non
si allinea con uno dei fori della staffa di supporto.
Fissare in posizione inserendo il perno di bloccaggio
6.
attraverso la staffa di supporto e la posizione del perno di
bloccaggio.
Pulire i detriti accumulatisi nell'alloggiamento del rullo di
7.
avanzamento. Ruotare con le mani il rotore per verificare
che sia libero di ruotare.
Rimuovere il perno di bloccaggio e ricollocarlo nella posizione di
8.
stoccaggio. LAsCIAre IL perNO DI
BLOCCAGGIO IN QUALUNQUe ALTrA pOsIzIONe
pOTreBBe INTerferIre CON IL fUNzIONAMeNTO
DeL rULLO DI AVANzAMeNTO.
Ruotare in senso antiorario la valvola di controllo per
9.
disinnestare la pompa e abbassare il martinetto.
Chiudere la copertura di accesso del rotore e serrare i
10.
bulloni.
Premere il pedale di inserimento della cinghia, avviare il
11.
motore e riprendere il funzionamento.
AVVerTeNzA
In caso di intasamento, spegnere il motore e consentire
alla macchina di arrestarsi completamente prima di
rimuovere eventuali detriti.
MARTINETTO
DEL RULLO DI
AVANZAMENTO
VALVOLA DI CONTROLLO
POSIZIONE DI
STOCCAGGIO
DEL PERNO DI
BLOCCAGGIO
STAFFA DI
SUPPORTO
POSIZIONE
DEL PERNO DI
BLOCCAGGIO

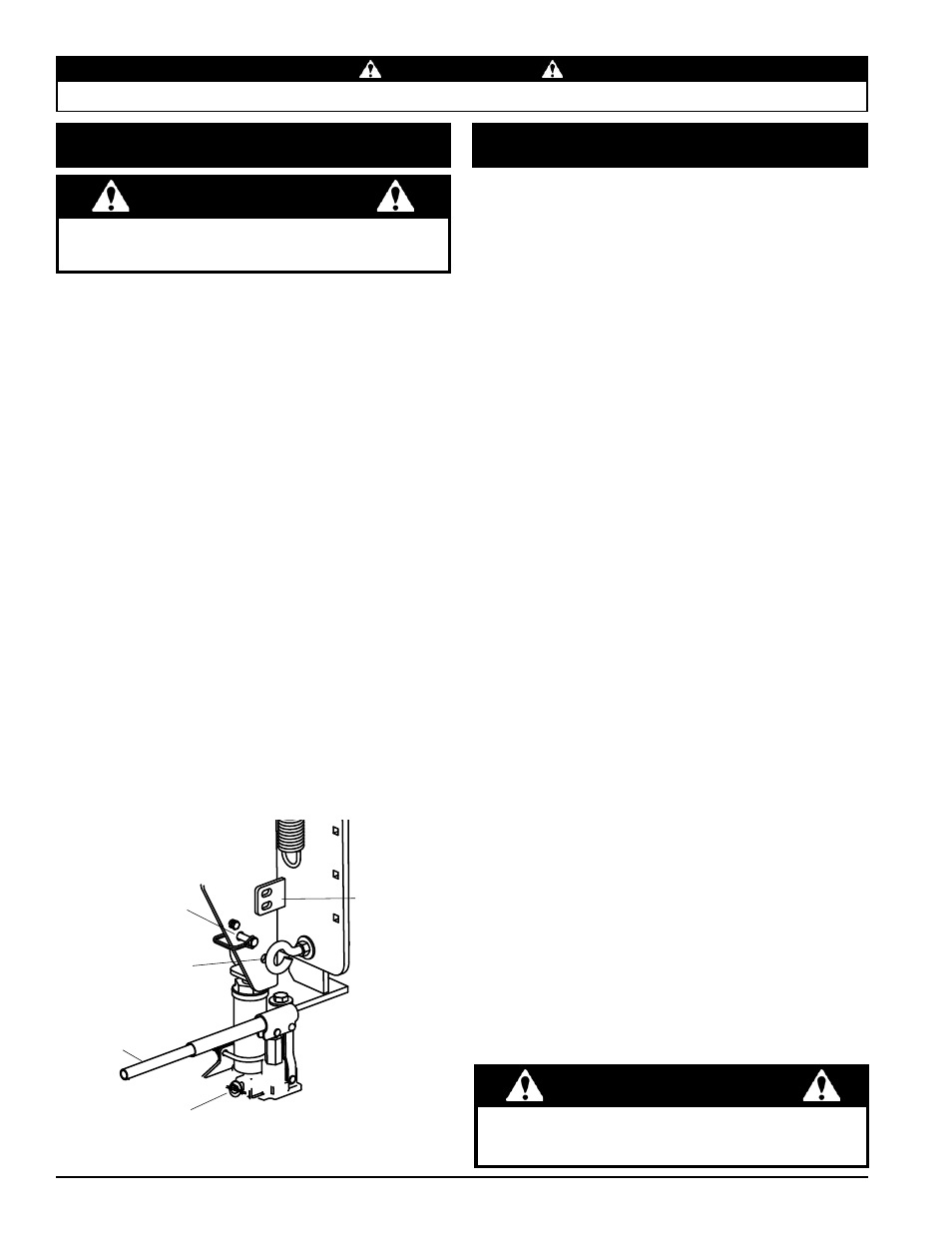

Figura 5.3 Martinetto del rullo di avanzamento
5.8 sOsTITUzIONe DeI CUsCINeTTI DeL
rOTOre
Rimuovere i due bulloni di ritenuta che sostengono il 1.
coperchio di accesso sul gruppo del telaio principale. Inclinare
la copertura aperta per consentire l'accesso al rotore.
Rimuovere la protezione della cinghia grande.
2.
Rilasciare i bulloni della pompa idraulica e rimuovere la 3.
cinghia della pompa.
Eliminare la tensione dalla cinghia di trasmissione premendo
4.
il pedale di inserimento della cinghia. Quindi rimuovere la
cinghia di trasmissione dalle pulegge. Utilizzando i bulloni di
tenuta dalla boccola, rimuovere boccola e puleggia dall'albero
del rotore.
Rimuovere i quattro bulloni da 13 mm su ciascun cuscinetto
5.
del rotore ed estrarre la staffa del sensore.
Utilizzando un argano di sollevamento o un dispositivo di
6.
sollevamento, estrarre completamente il gruppo rotore dal
telaio. Il gruppo rotore completo pesa 124,7 kg.
Una volta estratto il gruppo rotore dal telaio, rimuovere
7.
fascette e cuscinetti. Posizionare i cuscinetti di ricambio
sull'albero del rotore. Installare nuovamente la fascetta
frontale sull'albero.
Utilizzare l'argano di sollevamento o il dispositivo di
8.
sollevamento per riposizionare il gruppo rotore completo nel
telaio della cippatrice.
Far scorrere indietro il rotore finché la fascetta frontale non
9.
è serrata contro il cuscinetto anteriore. Fissare il cuscinetto
anteriore al telaio tramite bulloni da 13 mm. Serrare i bulloni
a 100,02 Nm. Controllare e regolare l'incudine di cippatura
se necessario. Serrare il cuscinetto posteriore al telaio della
cippatrice. Ricollegare la staffa del sensore al cuscinetto
posteriore con un bullone del cuscinetto superiore.
Far scivolare la fascetta posteriore lungo l'albero fino a toccare
10.
il cuscinetto posteriore. Assicurarsi che la fascetta sia in linea
con il sensore. Far scorrere la boccola sopra l'albero con la
flangia contro la fascetta e bloccare la boccola sull'albero.
Fissare la puleggia grande alla boccola.
Sostituire le cinghie di trasmissione sulle pulegge.
Controllare l'allineamento delle pulegge con un bordo diritto e
11.
regolare se necessario. Controllare la tensione della cinghia.
La deflessione della cinghia al centro della cinghia dovrà
essere di 1,1 cm quando un carico di 9 kg è collocato contro
di essa (vedere Figura 5.5).
Sostituire la cinghia della pompa idraulica. Regolare la tensione
12.
della cinghia della pompa idraulica facendo scivolare la pompa
stessa nelle scanalature di montaggio. Serrare i bulloni.
Riposizionare la protezione della cinghia e ripristinare il
13.
funzionamento.
Premere il pedale di inserimento della cinghia, avviare
14.
il motore, inserire la cinghia di trasmissione provare
l'unità. Regolare le pulegge e la tensione della cinghia se
necessario.
ATTeNzIONe
Il mancato rispetto dell'adeguata coppia di serraggio dei bulloni
può causare danni alla cippatrice e/o lesioni personali!
