99

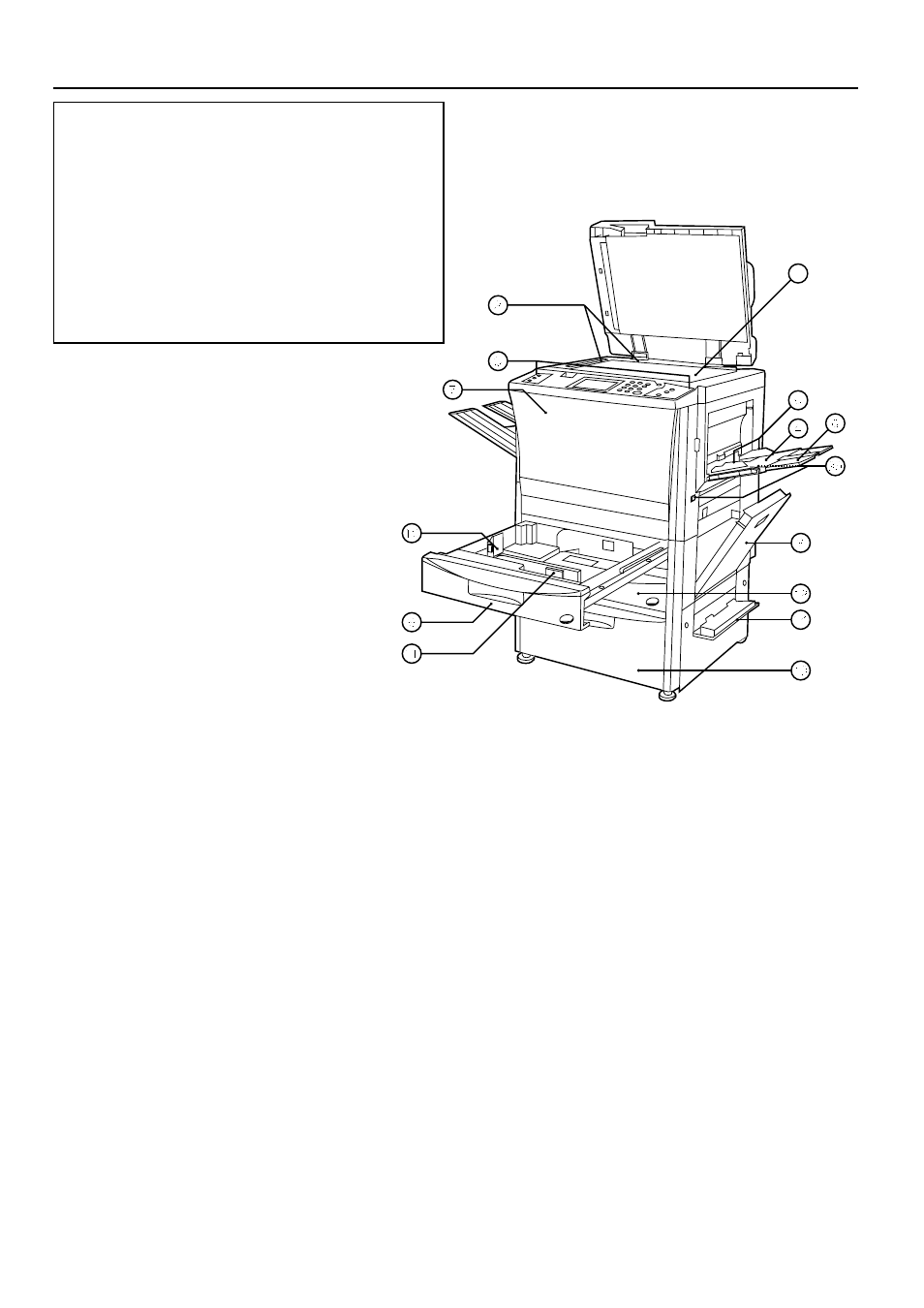

INFORMAZIONI SULLA COPIATRICE DA 52 PPM
1 Lastra di esposizione
(Predisporre qui libri o simili che non possono essere
inseriti nell’AD.)
2 Linee indicatrici del formato originale
(Accertarsi di allineare l’originale con queste linee quando
lo si predispone sulla lastra di esposizione.)
3 Pannello operativo
(Per eseguire l’operazione di copiatura.)
4 Vassoio di bypass
(Caricare qui la carta in caso di copiatura su fogli piccoli o
colorati.)
5 Guide d’inserimento
(Adattarle al formato della carta quando si carica la carta
nel vassoio di bypass.)
6 Guida di sostegno
(Estrarla durante la copiatura su carta di formato A4
(verticale) o più grande.)
7 Sportello anteriore
(Aprirlo per sostituire una cartuccia di toner o per rimuovere
un inceppamento della carta.)
8 Sportello di destra
(Aprirlo per rimuovere un inceppamento nella sezione
alimentazione carta.)
9 Cassetta 1
(Può contenere fino a 550 fogli di carta comune.)
0 Leva di regolazione della lunghezza
! Leva di regolazione della larghezza
@ Cassetta 2
(Può contenere fino a 550 fogli di carta comune.)
# Cassone di alimentazione carta
(Può contenere fino a 3000 fogli di carta comune.)
$ Coperchio di destra del banco
(Aprirlo quando si verifica un inceppamento della carta.)
% Coperchio di rovesciamento degli originali
(Aprirlo quando si inceppa la carta nella sezione AD.)
^ Indicatore Posizionamento originali
(Visualizza la condizione dell’originale.
Verde acceso: L’originale è predisposto. La copiatura avrà
inizio premendo il tasto Stampa.
Verde lampeggiante: L’originale non è predisposto in
modo corretto. Reinserire l’originale.
Rosso lampeggiante: Gli originali sono inceppati.
Rimuovere tutti gli originali inceppati seguendo la
procedura di pagina 93.)
& Guida d’inserimento dell’originale
(Adattarla al formato dell’originale quando lo si predispone
nell’AD.)
* Piano degli originali
(Predisporre l’originale AD su questo piano.)
( Leva di apertura/chiusura AD
(Afferrarla quando si apre e chiude l’AD.)
) Coperchio di emissione degli originali
(Gli originali copiati vengono posizionati qui.)
Questo capitolo esamina gli elementi specifici della
copiatrice da 52 ppm. Se si è acquistata una copiatrice da
52 ppm, consultare il presente capitolo e gli altri capitoli del
manuale di istruzioni.
● Nomenclatura relativa al corpo principale .................99
● Codice gestione ...........................................................101
● Durata di interruzione automatica della corrente ...101
● Apertura/Chiusura dello sportello anteriore ............101
● Procedura di rimozione di un inceppamento
carta nell’unità duplex ................................................101
● Specifiche tecniche .....................................................103
● Nomenclatura relativa al corpo principale
Per la copiatrice da 52 ppm, le illustrazioni e le istruzioni
riportate a pagina 7 ed a pagina 8 differiscono come qui
indicato.
