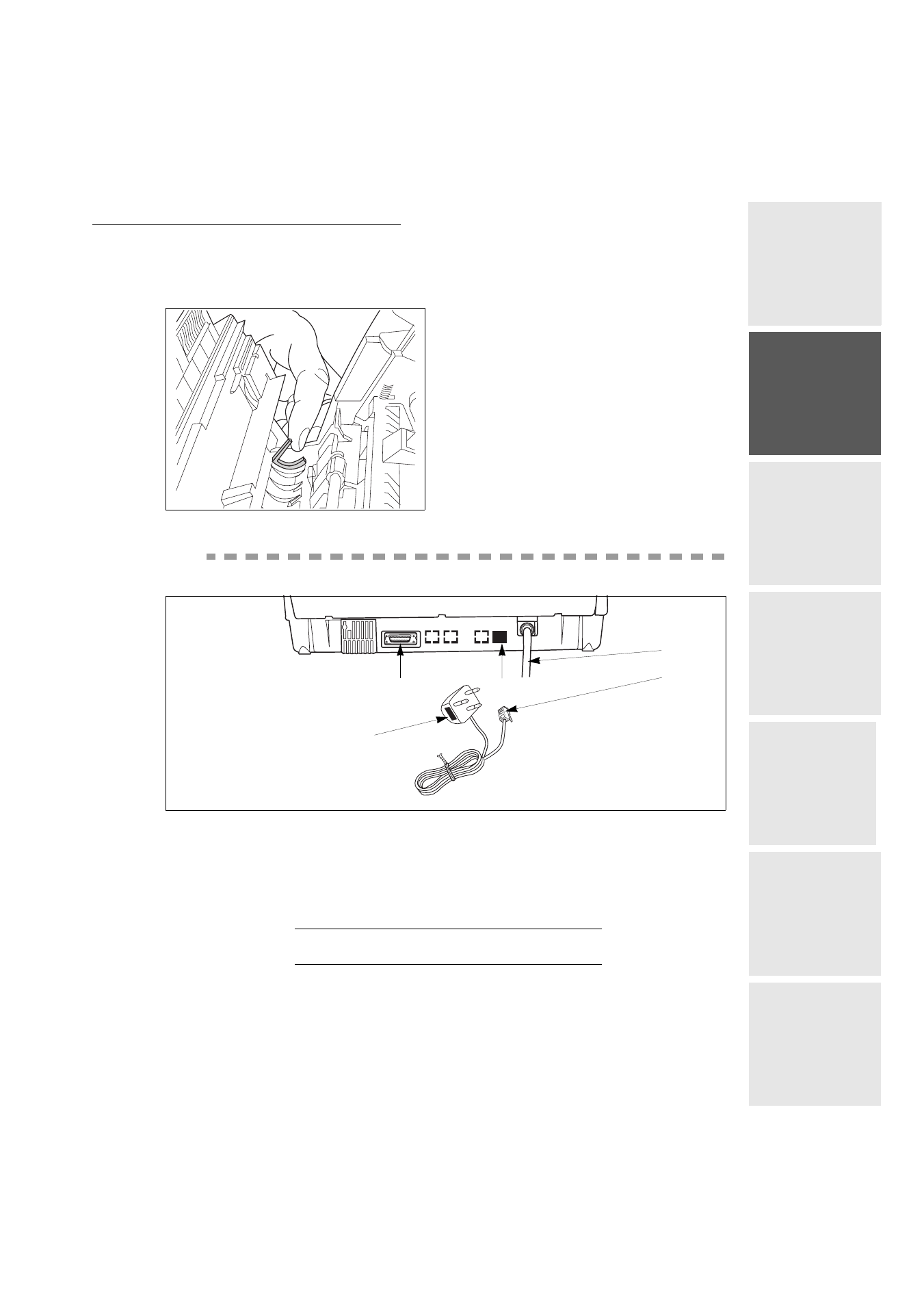

Per selezionare l’uscita per i documenti ricevuti:
+
Aprire il coperchio facendo pressione sui due tasti laterali.
&
2//(*$0(17,

&
2//(*$0(172

7(/()21,&2
+
Collegare l'estremità (A) del cavo telefonico alla presa (D) e l'altra estremità (B) alla presa
telefonica a muro.
+
Spostare la leva in base alla configurazione
desiderata:
• Posizione bassa = uscita centrale
• Posizione alta = uscita frontale
+
Richiudere il coperchio.
A Connettore del cavo telefonico D Connettore del cavo di collegamento alla linea
telefonica
B Spina telefonica E Connettore per utilizzo periferico di PC
(opzionale)
C Cavo di alimentazione
E
A
B
D
C
