2-ISTRUZIONI PER L’INSTALLAZIONE
MANUTENZIONE
La canna fumaria deve essere sempre pulita, poiché i depositi di fuliggine o olii incombusti ne riducono la sezione bloccandone il tiraggio,
compromettendo il buon funzionamento del prodotto e, se in grandi quantità, possono incendiarsi. È obbligatorio far pulire e controllare
la canna fumaria e il comignolo da uno spazzacamino qualificato almeno una volta all’anno, al termine del controllo/manutenzione farsi
rilasciare una dichiarazione scritta che l’impianto è in sicurezza.
La non pulizia pregiudica la sicurezza.
COMIGNOLO

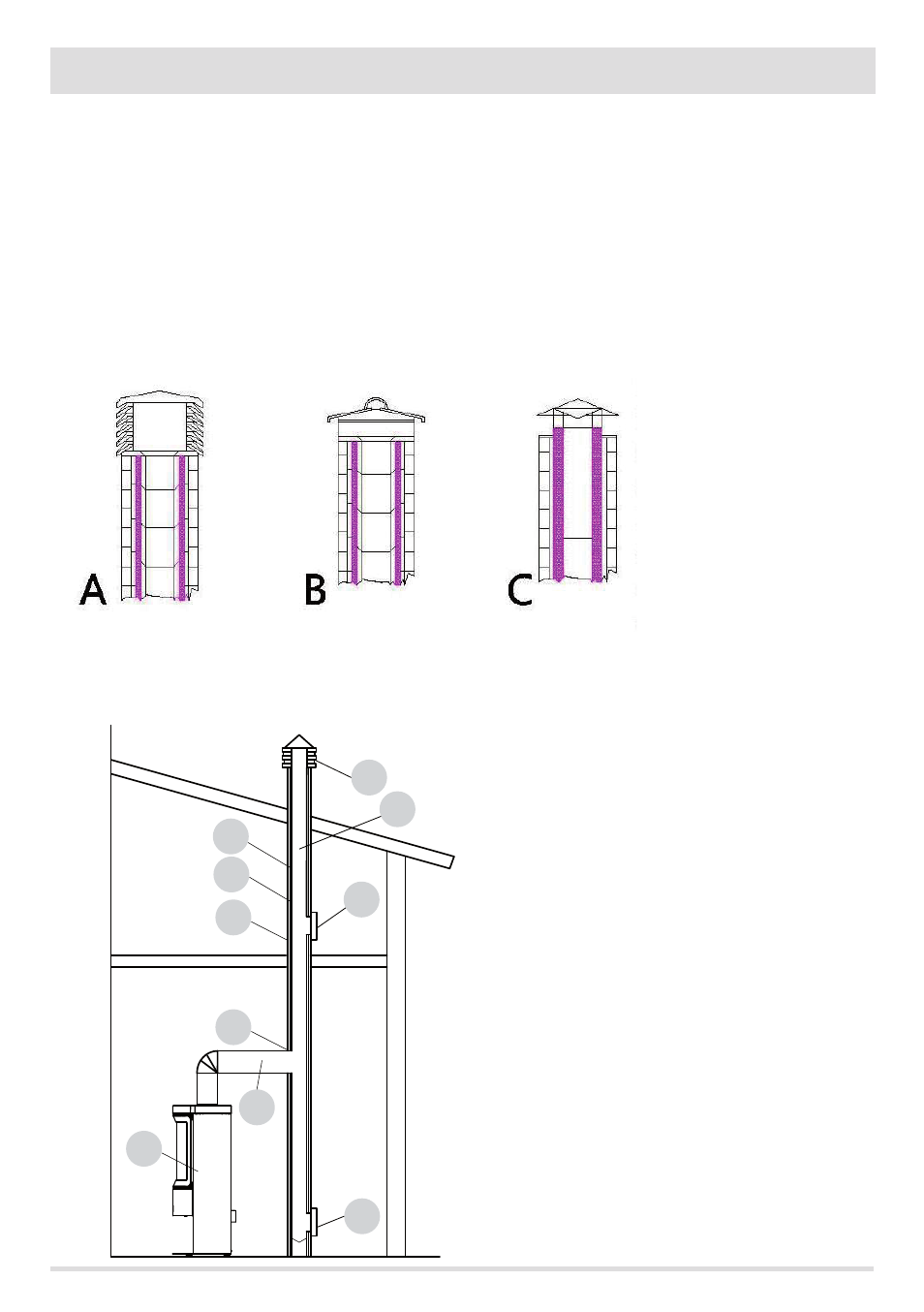

Il comignolo è un elemento determinante per il buon funzionamento dell’apparecchio riscaldante: si consiglia un comignolo di tipo anti-
vento (A) vedi Figura 7.
L’area delle aperture per l’evacuazio-
ne fumi deve essere almeno il doppio
della sezione della canna fumaria/si-
stema intubato e conformata in modo
che, anche in caso di vento, sia assicu-
rato lo scarico dei fumi. Deve impedire
l’entrata della pioggia, della neve ed
eventuali animali. La quota di sbocco
in atmosfera deve essere al di fuori
della zona di reflusso provocata dalla
conformazione del tetto o da eventuali
ostacoli che si trovano in prossimità
(vedi Figura 2-3-4-5-6).
COMPONENTI CAMINO
LEGENDA:
(1) COMIGNOLO
(2) VIA DI EFLUSSO
(3) CONDOTTO FUMARIO
(4) ISOLAMENTO TERMICO
(5) PARETE ESTERNA
(6) RACCORDO DEL CAMINO
(7) CANALE DA FUMO
(8) GENERATORE CALORE
(9) PORTINA ISPEZIONE
FIGURA 7
FIGURA 8
