TERMOCAMINO VIVO Capitolo 5
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
31
Kit Comfort Air Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
5.9. SOSTITUZIONE DEL VENTILATORE
ATTENZIONE!
TOGLIERE L’ALIMENTAZIONE 230 V.
• Togliere la bocchetta
• Svitare le quattro viti A che si trovano sulla griglia sui quattro
angoli fig. 8
• Svitare le due viti centrali B che tengono fissato il ventilatore al
convogliatore
ATTENZIONE!
QUANDO SI STACCANO I CAVI FARE ATTENZIONE DI
METTERLI IN SICUREZZA.
SE CADONO ALL’INTERNO DEL RIVESTIMENTO NON SI
RIESCE A RECUPERARLI.
• Estrarre la griglia C
• Staccare il cavo del ventilatore
• Nel caso di plafoniera con lampada fare attenzione di scollegare
i cavi di alimentazione durante l’estrazione della flangia.
• A questo punto è sufficiente ruotare il ventilatore rispetto al
convogliatore al fine di garantire il passaggio senza
danneggiare il pezzo.
IMPORTANTE!
IL VENTILATORE DEVE RIMANERE ORIENTATO COME
IN FIG.9 NON SONO AMMESSE POSIZIONI DIVERSE
DA QUELLA INDICATA.
Importante!
Tutti i collegamenti elettrici devono essere effettuati
da personale qualificato secondo le leggi vigenti in
ogni Stato, utilizzando attrezzatura idonea e
rispettando lo schema indicato nel presente libretto.
Tutte le operazioni devono essere eseguite con il cavo
di alimentazione di rete 230V 50 Hz scollegato.
Mcz non risponde per danni a persone o cose dovuti a
collegamenti errati o uso improprio del dispositivo.
A
A
A
A
B
B
C

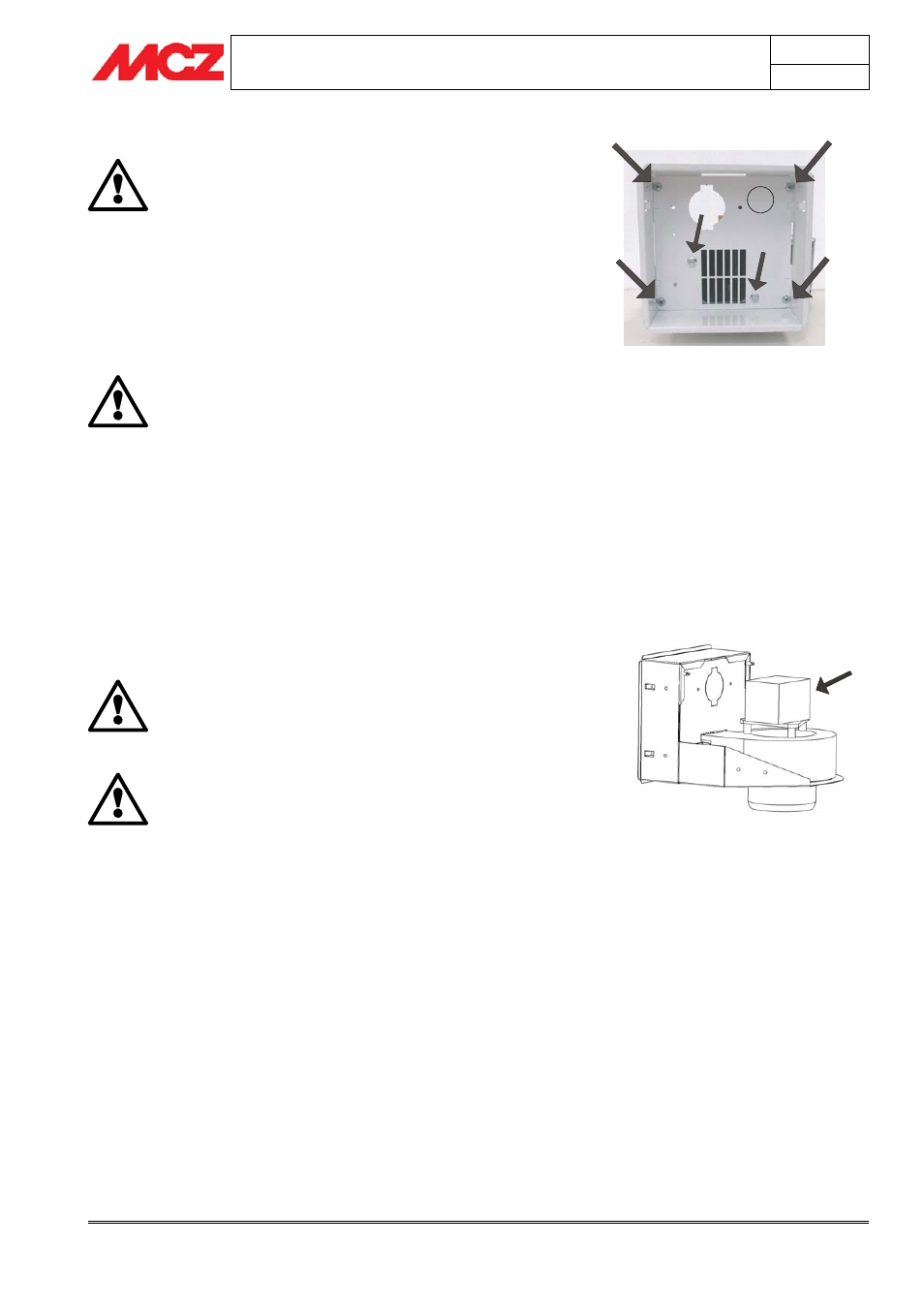

Figura 8– Sostituzione ventilatore
Figura 9– Posizione del ventilatore
