TERMOCAMINO VIVO Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
11
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
2.5.1. Esempi di canne fumarie
Per le canne fumarie a sezione quadrata o rettangolare gli spigoli interni
devono essere arrotondati con raggio non inferiore a 20mm. Per la
sezione rettangolare il rapporto tra dimensione interne deve essere
≤1,5.
La sezione consigliata della canna fumaria in funzione della sua
lunghezza e espressa nella sottostante tabella:
Altezza (m) Sezione utile (cm²)
Fino a 5 mt. 600 (20x30 cm o ∅ 22 cm)
Fra 5 e 7 mt. 400 (20x20 cm o ∅ 20 cm)
Oltre 7 mt. 324 (18x18 cm o ∅ 18 cm)
N.B. Una sezione troppo piccola o troppo grande provoca una
diminuzione del tiraggio come anche una scarsa coibentazione
Per sezioni particolari o variazione di sezione o percorso dovrà essere
effettuata una verifica di funzionamento del sistema d’evacuazione fumi
secondo UNI 9615.
E’ consigliato che il condotto fumario sia dotato di una camera di
raccolta di materiali solidi situata sotto l’imbocco del canale da fumo in
modo da essere facilmente apribile ed ispezionabile da uno sportello a
tenuta d’aria.
IMPORTANTE !
Nel caso in cui si dubiti delle prestazioni della propria canna
fumaria o le dimensioni della stessa siano diverse da quelle
raccomandate, è vivamente consigliato eseguire, da parte di
un posatore autorizzato MCZ, un sopralluogo preventivo ed
una misurazione strumentale delle prestazioni della canna
fumaria (misurazione con micromanometro)
MCZ s.p.a. declina ogni responsabilità riguardo al cattivo
funzionamento del termocamino se questo è imputabile
all’utilizzo di una canna fumaria male dimensionata ed
installata in modo da non soddisfare i requisiti elencati.

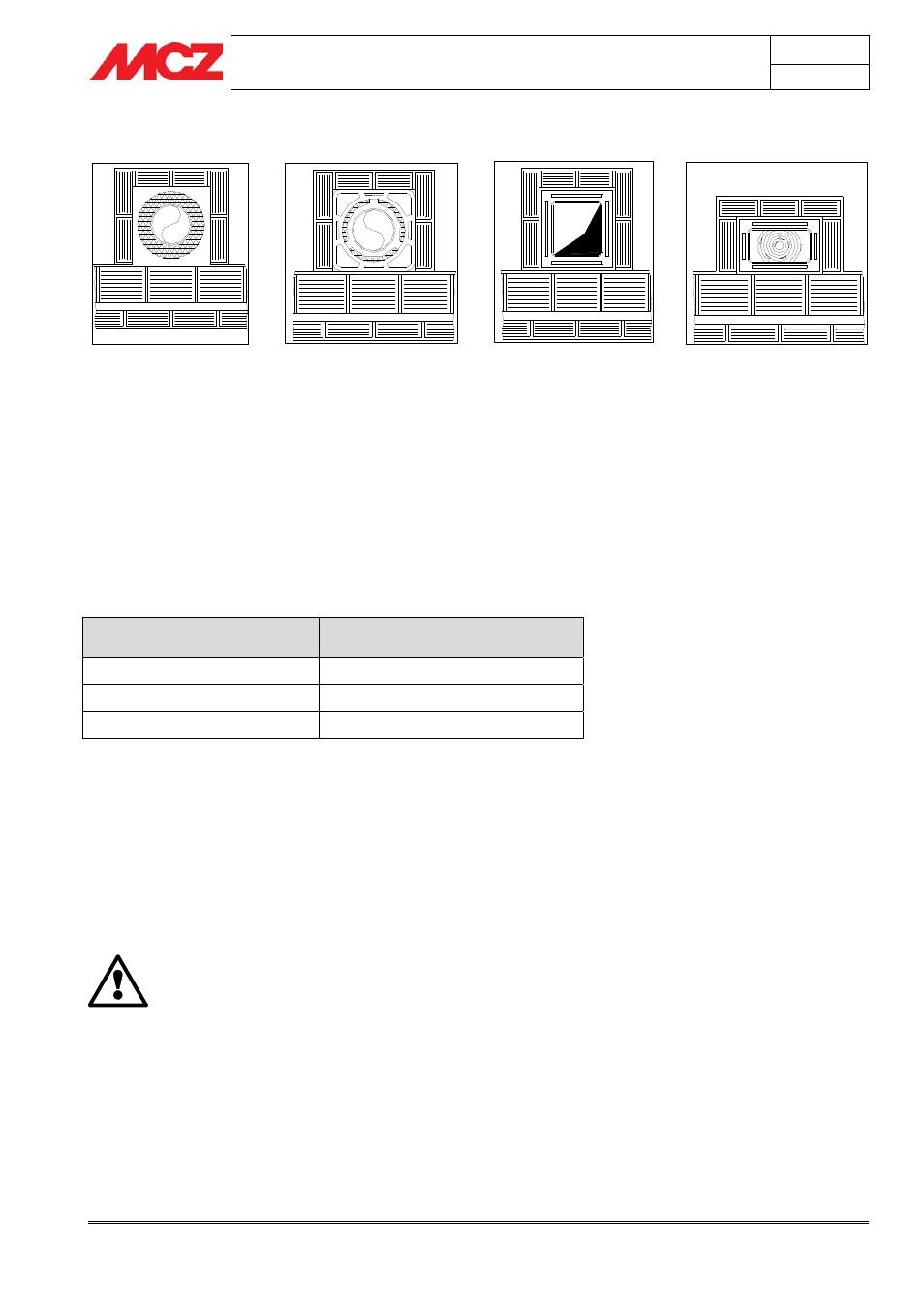

Canna fumaria in acciaio
AISI 304 con doppia
camera isolata con fibra
ceramica o equivalente
resistente a 400°C.
OTTIMA
Canna fumaria in refrattario
con doppia camera isolata e
camicia esterna in
conglomerato cementizio
alleggerito con materiale
alveolare tipo argilla.
BUONA
Canna fumaria tradizionale
in argilla sezione quadrata
con inserti vuoti isolanti.
BUONA
Evitare canne fumarie con
sezione rettangolare interna in
cui lato maggiore sia doppio del
minore tipo 20x40 o 15x30.
MEDIOCRE
