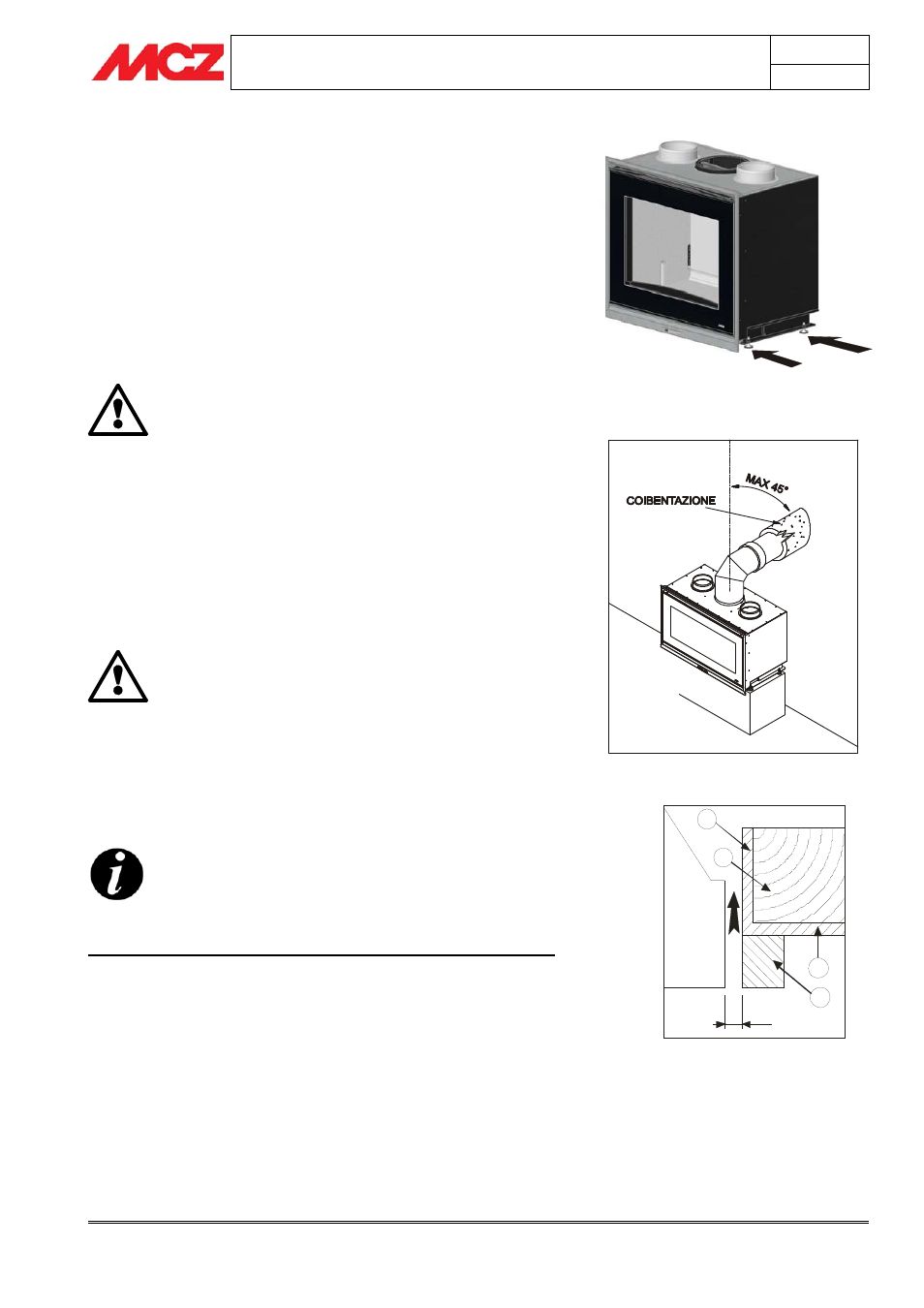

MCZ Vivo 70 - Manuale (Pagina 18)

TERMOCAMINO VIVO Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
18
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
4.5. REGOLAZIONE ALTEZZA E DELLA BOLLA
Il termocamino Forma VIVO è fornito di piedini di regolazione che sono
avvitati al monoblocco, e hanno lo scopo di regolare la bolla del piano
fuoco del termo camino; sono dotati quindi di una minima regolazione.
(figura 8).
Per effettuare la regolazione dei piedini si deve alzare leggermente il
monoblocco afferrare con le dita la parte filettata della vite e avvitare o
svitare al fine di permettere la messa in bolla (la regolazione è circa di 1
cm).
In ogni caso non eliminare i piedini indispensabili per la messa
a bolla. La rimozione dei piedini è considerata come modifica
strutturale del prodotto e pertanto fa decadere la garanzia.
In caso di pavimento in materiale infiammabile, la
parte inferiore del termocamino deve essere
distanziata dal pavimento di almeno 200 mm.
4.6. RACCORDO CANNA FUMARIA
Si consiglia di collegare il termocamino alla canna fumaria mediante
l’uso di tubi e curve in acciaio alluminato in grado di resistere alle
temperature elevate che si raggiungono in quel tratto e alla corrosione
dei fumi. Questi raccordi sono disponibili a richiesta in varie misure
(vedere ns. listino) e semplificano la posa in opera procedendo al
montaggio innestandoli uno nell’altro. (fig.9)
Eventuali maggiorazioni della sezione del raccordo
devono essere eseguite direttamente sopra la cappa
del termocamino e non lungo la canna fumaria
A installazione ultimata è obbligatorio coibentare il
raccordo fumi con del materassino in fibra ceramica
o materiale resistente ad almeno 600°C.
4.7. MONTAGGIO RIVESTIMENTO E CONTROCAPPA
PRIMA DI INIZIARE QUALSIASI OPERAZIONE DI
RIVESTIMENTO DEL TERMOCAMINO LEGGERE IL
CAPITOLO 5.2 “PROVA DI FUNZIONAMENTO”
Il termocamino e le parti del rivestimento devono essere fissate tra loro
SENZA AVERE CONTATTO CON LA STRUTTURA IN ACCIAIO per
evitare la trasmissione del calore ai marmi e/o pietre e per consentire le
normali dilatazioni termiche; attenzione alle finiture in legno tipo travi o
mensole che devono essere opportunamente isolate. (figura 10)
In particolare le eventuali mensole vanno posizionate a una distanza
non inferiore ai 30 cm dalla parte superiore dell’apparecchio.
Si consiglia di realizzare la controcappa in cartongesso del tipo
ignifugo di spessore 15/20 mm con telaio autoportante in profilo
zincato per non gravare sulle componenti del rivestimento (travi in
legno od architravi in marmo) che non hanno struttura portante e per
poter intervenire facilmente in caso d’anomalie e/o
manutenzioni future.
Eseguire il montaggio a secco del piano fuoco del rivestimento
lasciando un’apertura di 1 cm tra termocamino e piano fuoco per
eseguire l’isolamento.
Figura 8 – Piedini di regolazione bolla Forma
Vivo
1
1
2
3
10
PRO TEZIONE TERMICA TRAVE
1. Is olante applicato o da applicare
2. Trave in legno
3. Marmo o altro materiale
Pa
ss
a
gg
io
d
’a
ria
Figura 9 – Raccordo canna fumaria
Figura 10 – Isolamento trave
