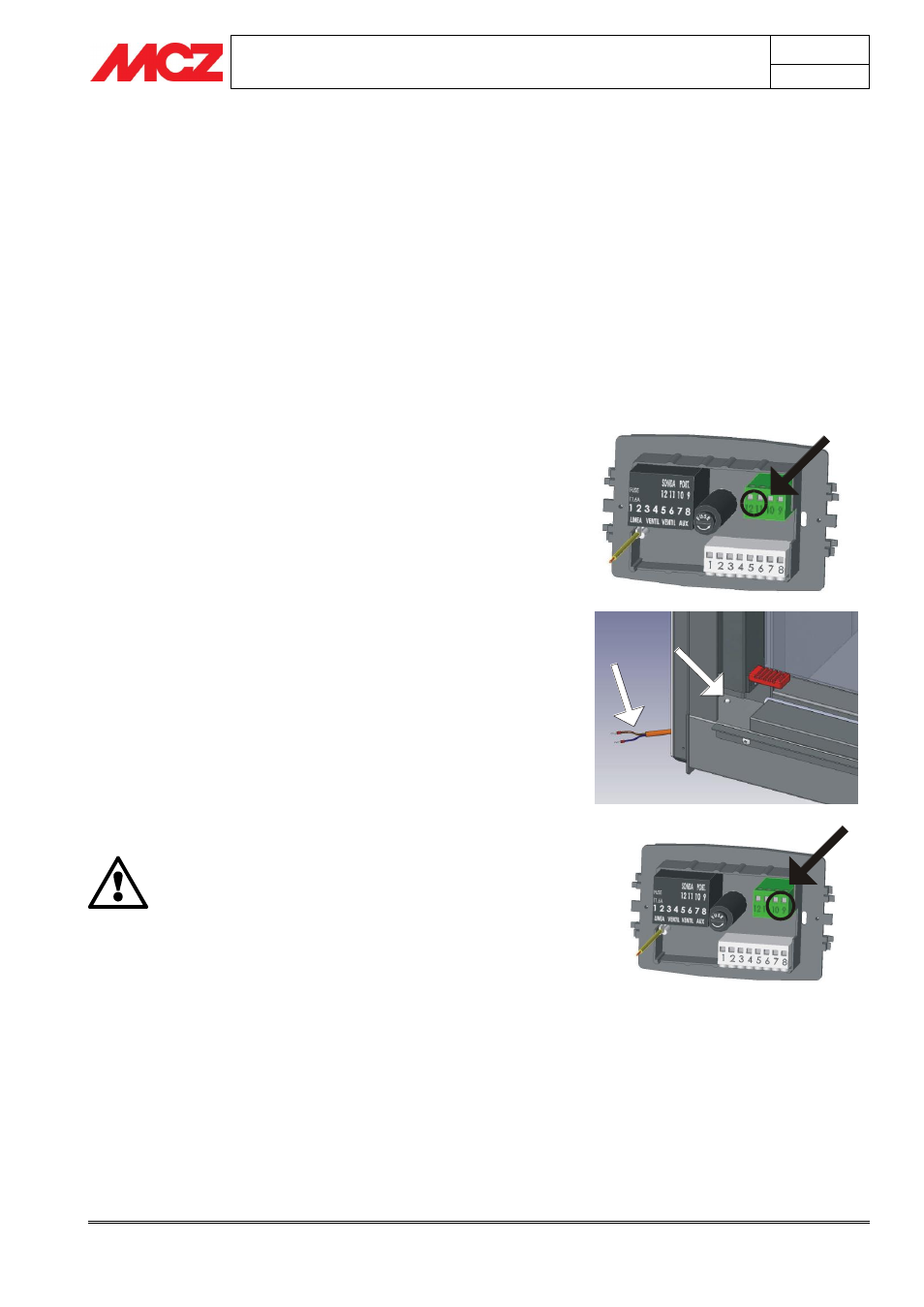

5.6. MONTAGGIO SONDA DI TEMPERATURA
La sonda di temperatura deve essere collegata alla centralina e al
convogliatore (1) di un kit (vedi schema sotto) ed ha una lunghezza di
2,5 m. Distanze superiori implicano la realizzazione di una prolunga a
cura dell’installatore.
MONTAGGIO SONDA
 Inserire il pezzo in plastica C in D ed avvitare il B senza forzare;
sulla parte filettata del pezzo D inserire la rondella E
 Il gruppo così formato A1 deve essere inserito sulla parte rigida
del cavo della sonda A
 Individuare il foro passante di inserimento della sonda sul
convogliatore (1); sulla griglia in basso a destra a fianco del
ventilatore.
 Inserire sul foro il cavo sonda A con il blocchetto A1 e bloccarlo
dall’altra parte con il dado F
 Inserire l’altra estremità del cavo della sonda A alla centralina
nella posizione indicata (12-11)
5.7. INTERRUTTORE APERTURA PORTA
Sui termocamini linea “Wood” è installato da MCZ un interruttore che,
in caso di ventilazione forzata, dev’essere collegato ai morsetti 9-10
della centralina, dopo aver tolto il collegamento tra i 2 morsetti
predisposto dal costruttore. A tale scopo predisporre una prolunga di
lunghezza adeguata, in materiale siliconico per alte temperature,
accertandosi che il cavo non vada in contatto con le parti calde del
termocamino.
Questo interruttore disabilita il funzionamento dei ventilatori
quando la porta del termocamino è aperta; tale condizione è
segnalata dalla spia ventilatore attivo (led 2 vedi cap. 5.5.)
lampeggiante.
Importante!
Mcz non risponde di eventuali fuoriuscite di fumo dalle
bocchette se non viene collegato correttamente
l’interruttore alla centralina.
