TERMOCAMINO FORMA WOOD Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 21
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
IMPORTANTE!
In entrambi i sistemi l’installatore dovrà rimuovere i
semitranci posti nei fianchi e sulla schiena del monoblocco
(come rappresentato in figura 1) al fine di facilitare lo
scambio termico e la circolazione dell’aria.
I semitranci superiori hanno forma circolare Ø 150 mm e ne
vanno aperti e canalizzati almeno due per una corretta
diffusione dell’aria calda.
Per aprire i semitranci è sufficiente battere con un martello
di gomma sui semitranci già pretagliati e rimuoverli dal
monoblocco.
4.2.1. Convezione naturale (COMFORT AIR VN)
Se si adotta questo sistema, ACQUISTARE UN KIT Comfort Air VN
opzionale. I tubi di canalizzazione compatibili sono circolari Ø 150 mm.
4.2.2. Convezione forzata (COMFORT AIR VF)
Se si adotta questo sistema, acquistare il Kit Comfort Air opzionale e
seguire quando specificato nelle paragrafo 5.3. “Installazione kit
comfort air”.
4.3. SBLOCCAGGIO CONTRAPPESI
Il termocamino viene consegnato con i contrappesi di scorrimento
bloccati per evitare che nel trasporto e nel posizionamento ci siano dei
contraccolpi pericolosi che potrebbero danneggiare sia le parti
interessate allo scorrimento sia alla porta e al vetroceramico.
Per sbloccare i contrappesi e quindi l’anta, rimuovere le viti come
indicato in figura 2 da entrambi i lati del termocamino.
Togliere le viti fissaggio contrappesi solo dopo aver
posizionato il termocamino e per controllare che il
vetro sia integro.
NON MUOVERE NE SPOSTARE IL TERMOCAMINO
SENZA LE VITI DI FISSAGGIO CONTRAPPESI.
I danni provocati dalla inosservanza di questa regola
sono a carico del cliente o chi per esso.

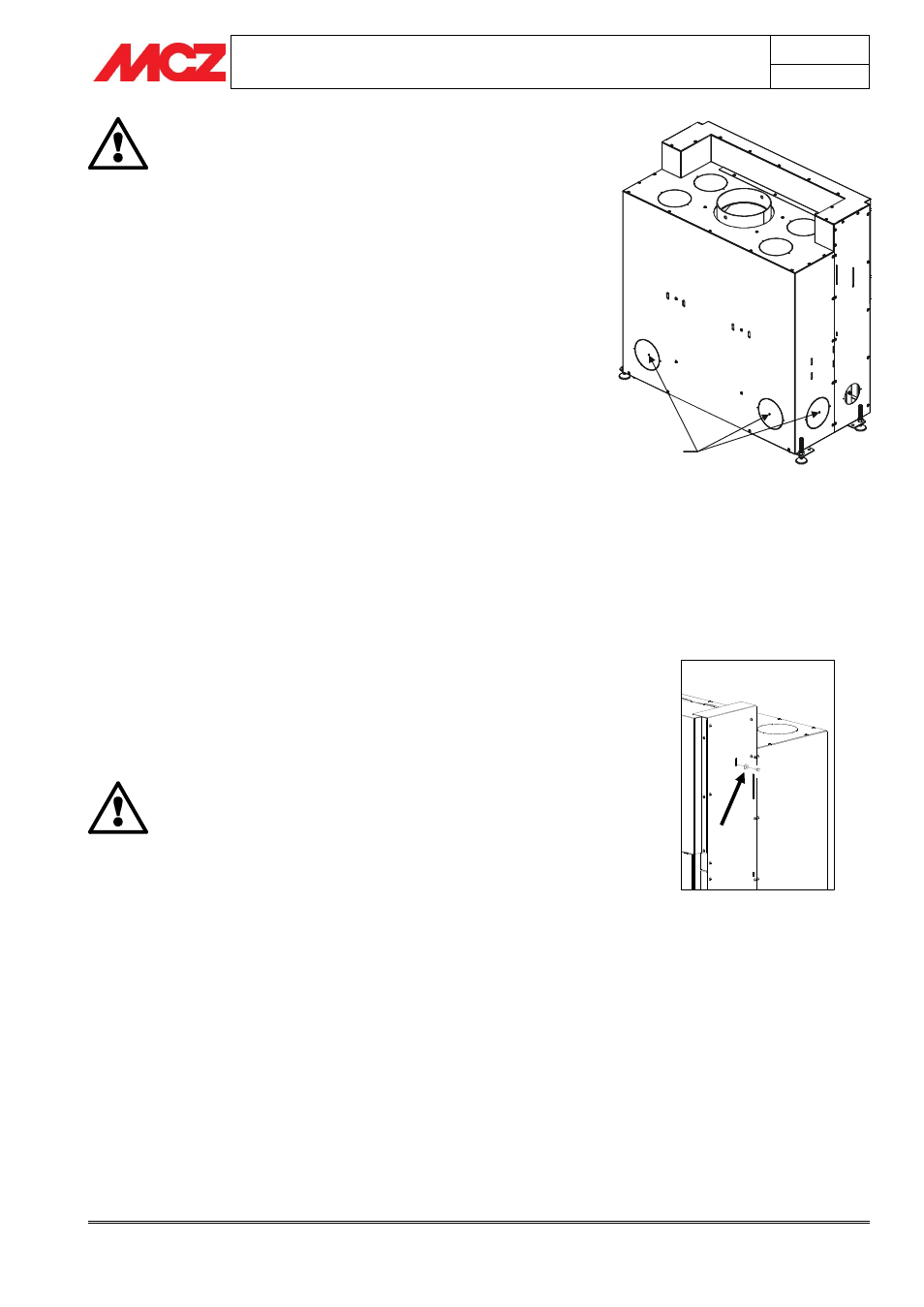

Figura 1 – Semitranci linea forma
Semitranci
Ø150
Figura 2 – Vite di bloccaggio dei contrappesi
