TERMOCAMINO FORMA WOOD Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 24
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

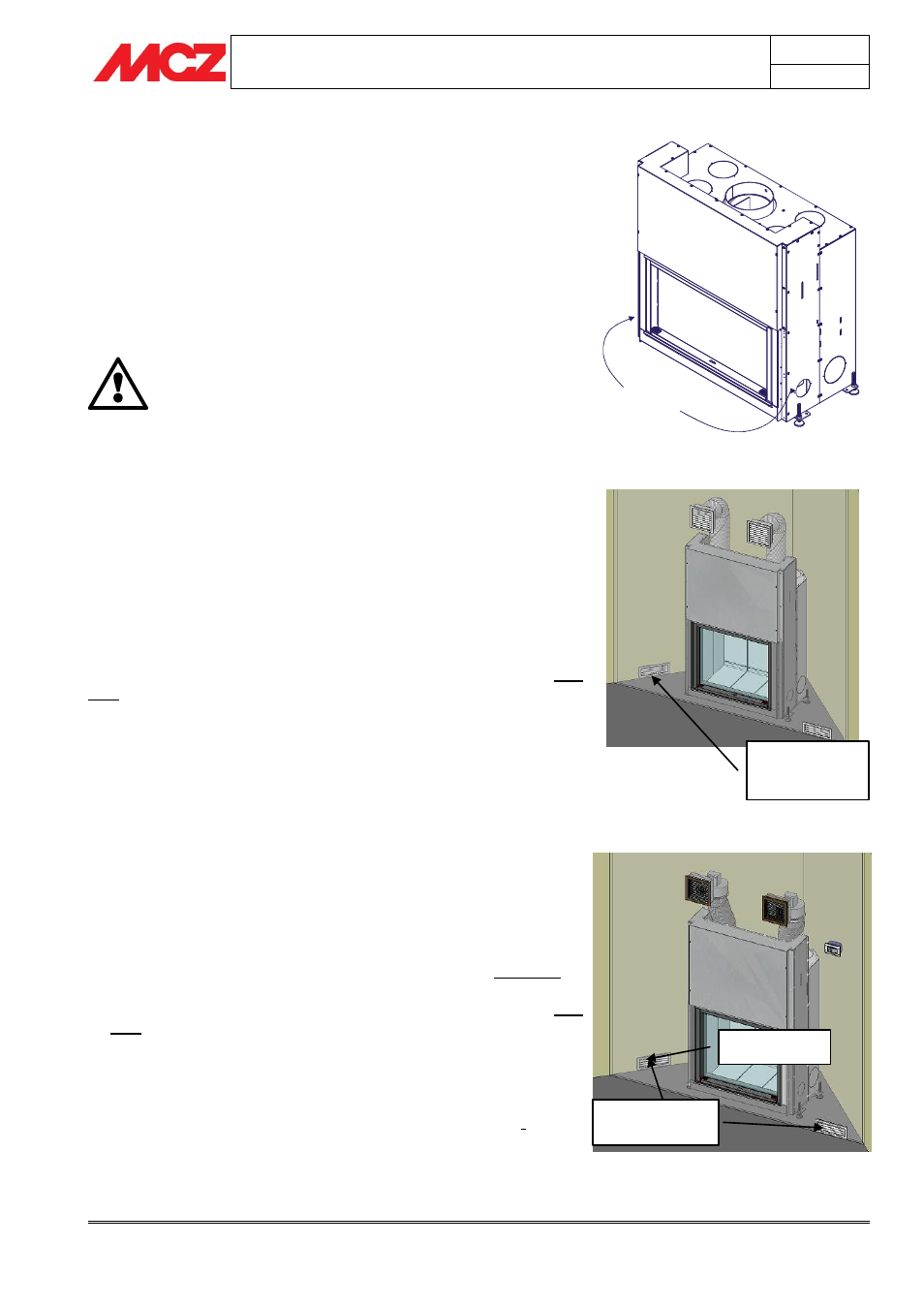

4.6. PRESA ARIA ESTERNA ED INTERNA
4.6.1. Ingresso aria di combustione
Il termocamino FORMA WOOD è predisposto con due fori laterali Ø 100
mm già aperti, per l’ingresso dell’aria necessaria alla combustione.
Collegare a mezzo flangie ø100 e tubo flessibile almeno uno degli
ingressi aria comburente (fig. 4) a delle griglie esterne o interne al
locale di installazione in modo che il percorso sia separato rispetto
all’aria di convenzione naturale o forzata.
NON CHIUDERE MAI I FORI DI INGRESSO D’ARIA
COMBURENTE.
FARE ATTENZIONE NELLE FASI DI POSA DEL
RIVESTIMENTO CHE NESSUN COMPONENTE DI
QUEST’ULTIMO, VADA A OSTRUIRE GLI INGRESSI
DELL’ARIA
COLLEGARE ALMENO UNA DELLE DUE
CANALIZZAZIONI E PORTARLE SEMPRE FUORI DAL
RIVESTIMENTO DEL TERMOCAMINO. SE NON VIENE
RISPETTATA TALE REGOLA IL KIT CONFORT AIR
POTREBBE ASPIRARE L’ARIA DESTINATA ALLA
COMBUSTIONE
4.6.2. Ingresso aria per ventilazione naturale
Se il termocamino viene installato a ventilazione naturale, cioè senza
elettroventilatore, effettuare una presa aria esterna comburente di 300
cm² netti posteriormente al monoblocco in modo da far affluire sempre
aria fresca sotto il termocamino. (figura 5).
E’ indispensabile che tale disposizione venga rispettata fedelmente,
altrimenti la scarsità di ossigeno può pregiudicare sia la combustione
che la resa calorica del prodotto.
4.6.3. Ingresso aria per ventilazione forzata
4.6.3.1.
Canalizzazioni per kit COMFORT AIR
Se il termocamino viene installato a ventilazione forzata, cioè
usufruendo del kit Comfort Air, realizzare le prese d’aria e le
canalizzazioni come segue:
per un corretto ricambio di ossigeno all’interno dell’ambiente, è
consigliabile predisporre una presa d‘aria esterna A di 150 cm², in
modo che possa prelevare aria pulita e fresca, e l’altra B all’interno
dell’ambiente d’installazione del termocamino (anche questa da 150
cm²).
Questa modalità permette una corretta miscelazione dell’aria
all’interno dell’ambiente d’installazione e un miglior raffreddamento
della struttura del termocamino. (Figura 6)
Per chi non avesse la possibilità di eseguire questo tipo di collegamento,
si impone comunque di predisporre entrambe le prese d’aria, sia che
esse siano dirette entrambe all’esterno o all’interno. A seconda della
scelta si avranno temperature di esercizio leggermente maggiori o
inferiori alla media ma non pregiudicano il corretto funzionamento del
prodotto.
Figura 5 – Presa d’aria esterna comburente e
di ventilazione naturale
Presa d’aria da 300 cm 2 per
l’aria comburente e di
convezione naturale
Prese d’aria interna ed
esterna da 150 cm 2 per l’aria
di ventilazione forzata.
Presa d’aria comburente
da 150 cm 2
Figura 4 – Ingressi aria comburente.
Ingressi aria
di combustione
Ø 100 mm
A
B
Figura 6 – Presa d’aria per canalizzazioni per
kit comfort aria.
