TERMOCAMINO FORMA WOOD Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 25
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
Si ricorda che:
 Tutte le prese d’aria esterne devono essere dotate di serranda
di chiusura comandabile dall’esterno e provviste di protezione
anti-insetto.
 La sezione di presa d’aria viene considerata netta, quindi
bisogna considerare l’area d’eventuali ingombri (retine, ecc..)
 È necessario pulire periodicamente filtri o retine per garantire il
passaggio dell’aria.
 Non ostruire per alcun motivo le prese d’aria se il
termocamino o il kit di ventilazione è in funzione
4.7. RACCORDO CANNA FUMARIA
Si consiglia di collegare il termocamino alla canna fumaria mediante
l’uso di tubi e curve in acciaio alluminato in grado di resistere alle
temperature elevate che si raggiungono in quel tratto e alla corrosione
dei fumi. Questi raccordi sono disponibili a richiesta in varie misure
(vedere ns. listino) e semplificano la posa in opera procedendo al
montaggio innestandoli uno nell’altro. (fig.7)
Eventuali maggiorazioni della sezione del raccordo
devono essere eseguite direttamente sopra la cappa
del termocamino e non lungo la canna fumaria
A installazione ultimata è obbligatorio coibentare il
raccordo fumi con del materassino in fibra ceramica o
materiale resistente ad almeno 600°C.
4.8. MONTAGGIO RIVESTIMENTO E CONTROCAPPA
PRIMA DI INIZIARE QUALSIASI OPERAZIONE DI
RIVESTIMENTO DEL TERMOCAMINO LEGGERE IL
CAPITOLO 6.2 “PROVA DI FUNZIONAMENTO”
Il termocamino e le parti del rivestimento devono essere fissate tra loro
SENZA AVERE CONTATTO CON LA STRUTTURA IN ACCIAIO per
evitare la trasmissione del calore ai marmi e/o pietre e per consentire le
normali dilatazioni termiche; attenzione alle finiture in legno tipo travi o
mensole.
Si consiglia di realizzare la controcappa in cartongesso del tipo
ignifugo di spessore 15/20 mm con telaio autoportante in profilo
zincato per non gravare sulle componenti del rivestimento (travi in
legno od architravi in marmo) che non hanno struttura portante e per
poter intervenire facilmente in caso d’anomalie e/o
manutenzioni future.
Eseguire il montaggio a secco del piano fuoco del rivestimento
lasciando un’apertura di 1 cm tra termocamino e piano fuoco per
eseguire l’isolamento. (fig.8) Figura 8 – Isolamento trave
1
1
2
3
10
PROTEZIONE TERMICA TRAVE
1. Is olante applicato o da applicare
2. Trave in legno
3. Marmo o altro materiale
Pa
ss
a
gg
io
d
’a
ri
a

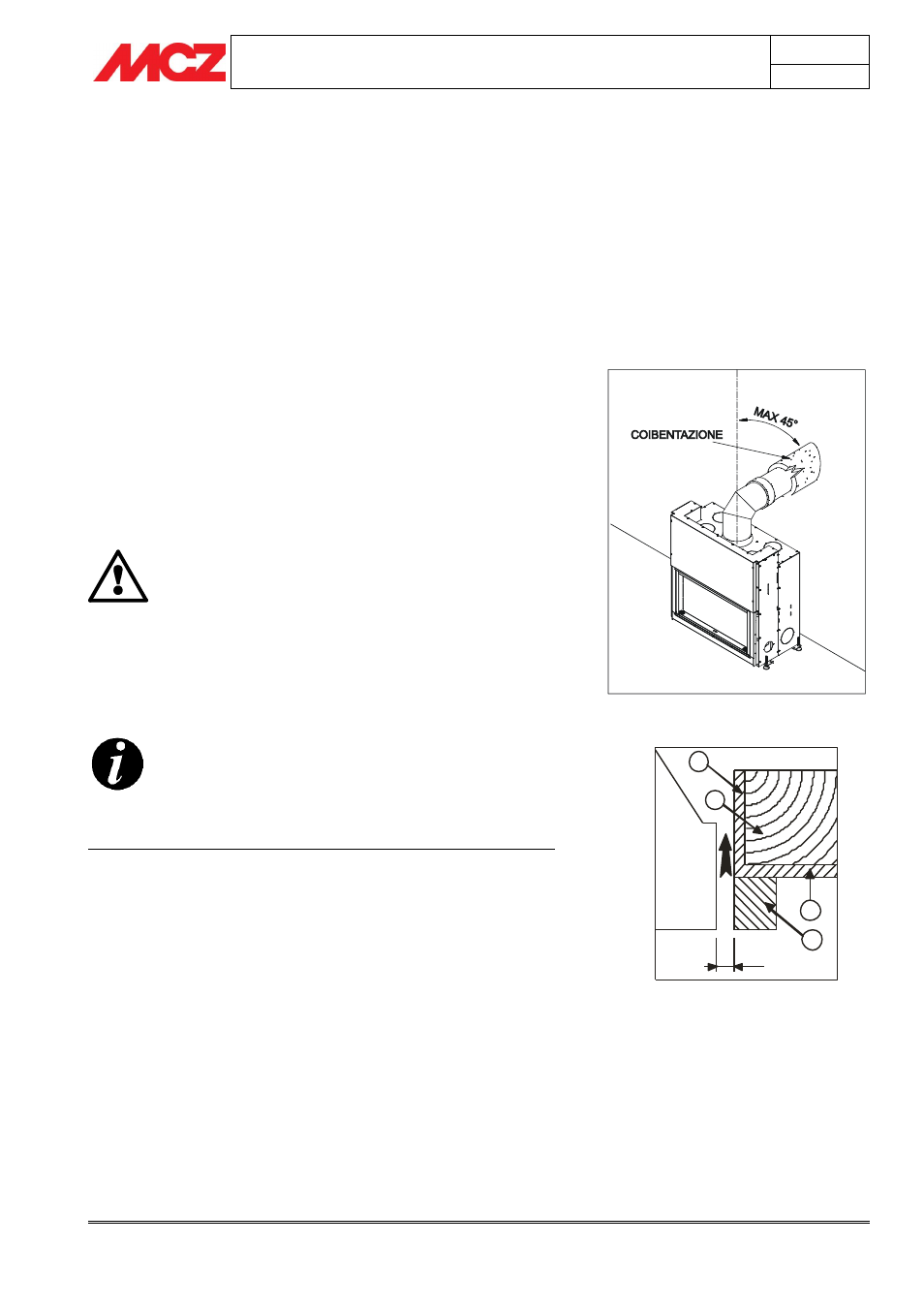

Figura 7 – Raccordo canna fumaria
