TERMOCAMINO FORMA WOOD Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 22
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
4.4. POSIZIONAMENTO
Il termocamino FORMA WOOD può essere posizionato sia ad angolo sia
a parete. Si può personalizzare con i rivestimenti MCZ oppure costruirli
in opera con materiali resistenti alle alte temperature.
I termocamini sono dei monoblocchi autoportanti che semplificano la
posa in opera e che non necessitano di nessun sostegno integrativo.
Per rendere più agevole lo spostamento del monoblocco fino al punto in
cui deve essere installato, MCZ fornisce in dotazione quattro ruote
girevoli che, una volta montate, rendono comodo e poco faticoso lo
spostamento del termocamino.
Le quattro ruote che troverete all’interno della bocca fuoco insieme al
resto delle dotazioni, vanno montate nei fori predisposti, dislocati vicino
ai fori per il montaggio dei piedini di regolazione (figura 3b). Una volta
posizionato il termocamino le ruote devono essere sollevate da terra o
rimosse, in modo che il monoblocco sia stabile sul pavimento.
Valutare sempre le condizioni statiche del piano su cui
graviterà il peso e lasciare sempre minimo 5 cm di vuoto d’aria
tra caminetto e pareti.
Eseguire il montaggio a secco del piano fuoco del rivestimento
lasciando un’apertura di 1 cm per l’isolamento. (Figura 3a)
Nel caso di installazione vicino materiale infiammabile
rispettare alcune misure minime di sicurezza: (Figura 3c)
 A = 100 mm (distanza dalle pareti laterali e posteriore)
 B = 80 mm (altezza dal pavimento)
Qualora il termocamino venga posizionato sopra un
pavimento oppure nelle vicinanze di pareti
infiammabili si consiglia un adeguato isolamento.
Le bocchette d’uscita d’aria calda devono essere
posizionate ad almeno 300 mm di distanza da altri
materiali. (es.tende)
4.5. REGOLAZIONE ALTEZZA E DELLA BOLLA
Il termocamino Forma Wood è fornito di piedini di regolazione che
vanno avvitati al monoblocco, solo dopo aver determinato la
posizione precisa dello stesso e hanno lo scopo di distanziare
opportunamente il monoblocco dal pavimento e di regolare la bolla del
piano fuoco del termocamino e ne permettono una regolazione di circa
10 cm.
Per chi desidera alzare il termocamino di più di 10 cm è necessario
creare un piedistallo in muratura su cui appoggiare il prodotto. In ogni
caso non eliminare i piedini indispensabili per la messa a bolla.
La rimozione dei piedini è considerata come modifica
strutturale del prodotto e pertanto fa decadere la garanzia.

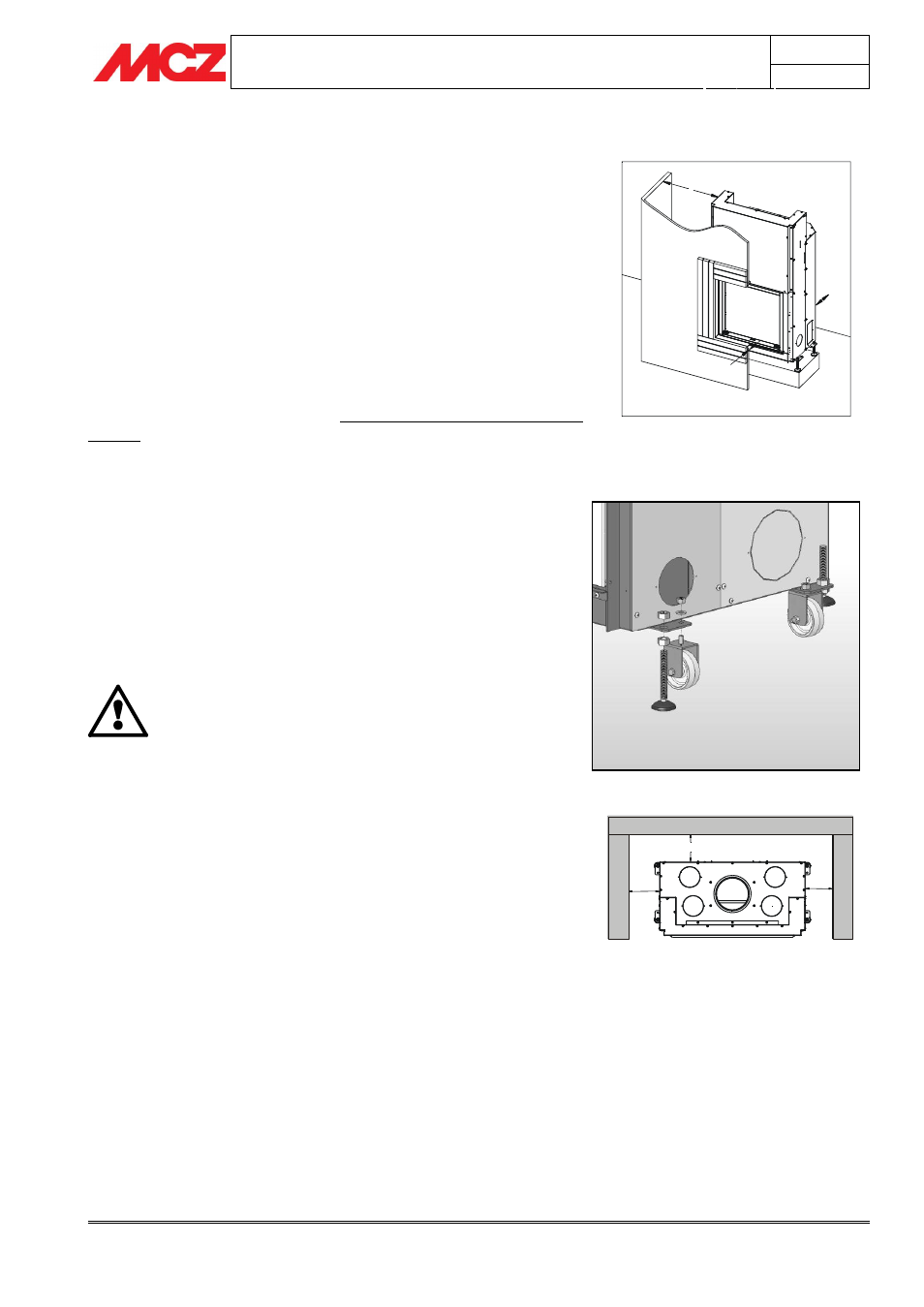

Figura 3a – Distanze del monoblocco dalle
pareti e dal rivestimento
Figura 3b – Punti di montaggio ruote e piedini
5 cm
min.
5 cm
min.
1 cm
A
A A
