STUFE A PELLET Capitolo 7
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 37
Schemi elettrici Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

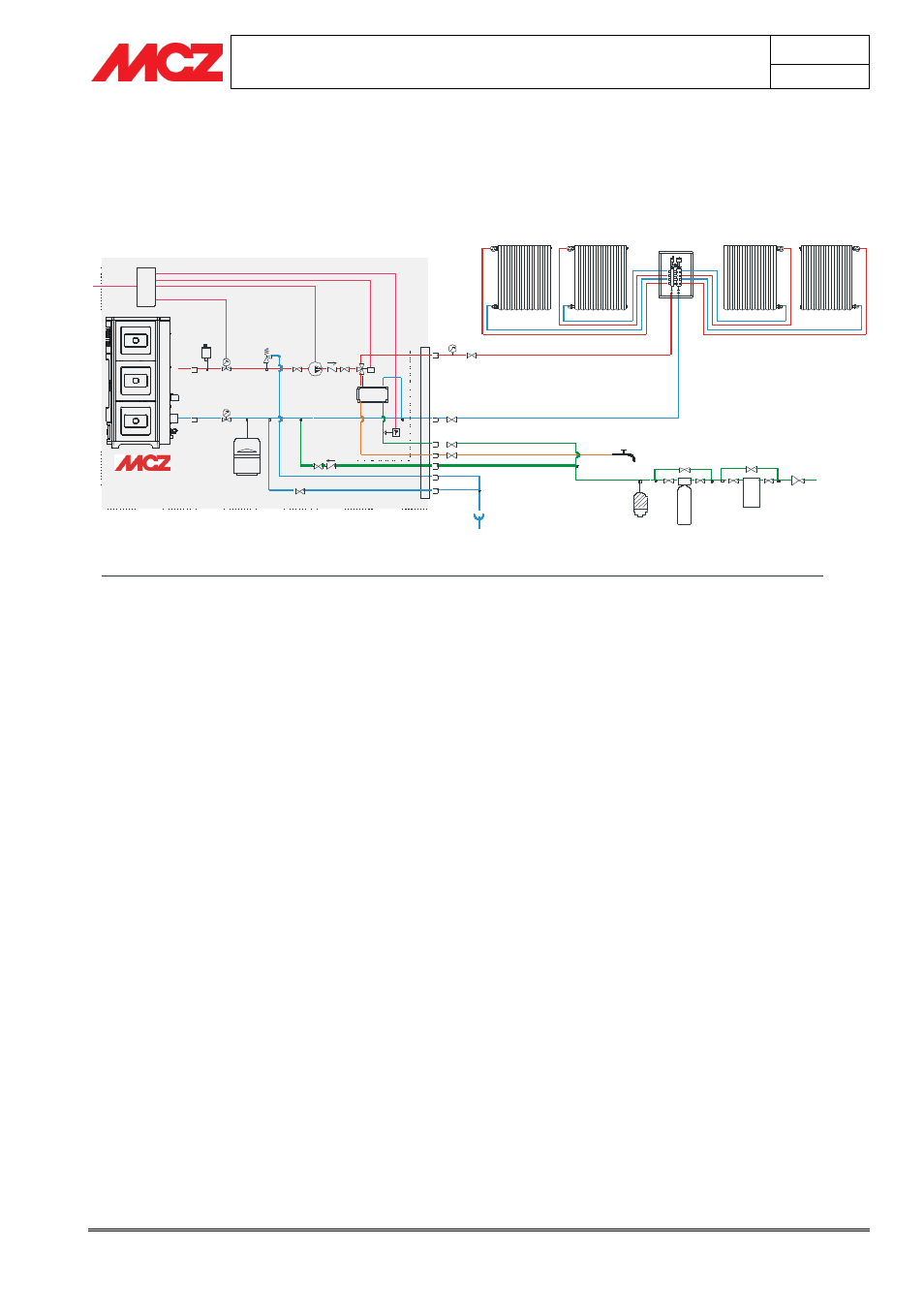

3.6.2. Schema installazione riscaldamento con kit acqua sanitaria
(SUITE/CLUB/MUSA)
230V 50HZ SE
S
T
VS
P
VE
V V
VD
VD
V
T
SC
VV
R
PRESTAZIONI:
RISCALDAMENTO CON STUFA
RA RA RA RA
Vsc
Flt
Add
A
RP
V
V
V
M
PRODUZIONE DI ACQUA SANITARIA CON STUFA
Componenti in dotazione della stufa
MANDATA IMPIANTO
RITORNO IMPIANTO
INGRESSO ACQUA SANITARIA FREDDA
USCITA ACQUA SANITARIA CALDA
REINTEGRO IMPIANTO
SCARICO SICUREZZA PRESSIONE
CONFIGURAZIONE: SUITE/CLUB/MUSA CON KIT SANITARIO
SCHEMA IMPIANTO A VASO CHIUSO PER RISCALDAMENTO MEDIANTE RADIATORI O PRODUZIONE DI ACQUA CALDA SANITARIA
LEGENDA:
SE
S
M
VS
V
P
VD
T
VE
VV
SC
F
C
B
B A
RA
PR
PS
A
RP
Vsc
Flt
Add
Scheda elettronica
Sfiato automatico
Manometro
Valvola di sfiato 3 bar
Valvola
Pompa
Valvola unidirezionale
Misurazione temperatura caldaia
Vaso di espansione 1,5 bar da 6 lt
Valvola a 3 vie motorizzata
Scambiatore a piastre
Flussostato
Caldaia a gas metano
Bollitore
Bollitore ad accumulo
Radiatori
Pannelli radianti
Pannelli solari
Ammortizzatore colpi d’ariete
Valvola riduttrice di pressione
Valvola scarico impianto/caldaia
Filtro impianto
Addolcitore
