STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 30
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
A
B
C
D
E
F
G
G
VISTA POSTERIORE

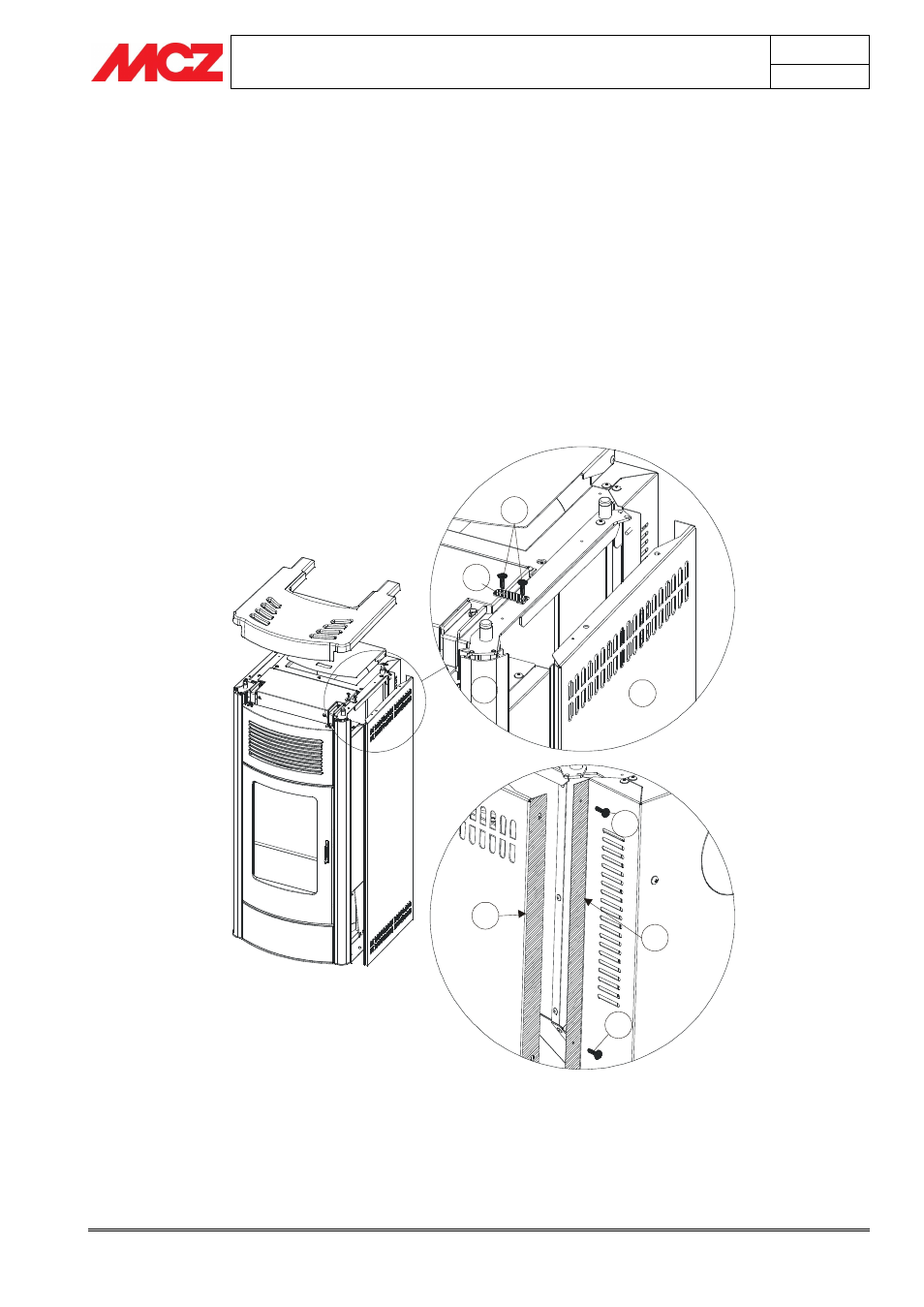

3.3.6. Montaggio dei fianchi laterali sulla stufa-MUSA
Togliere il top in ghisa, prendere i fianchi A (uno per il lato destro e uno
per quello sinistro) ed inserirli sulle guide del profilo B facendo
attenzione che la parte posteriore del fianco E (quella con una piega a
90°) vada sovrapposta alla piega in lamiera della struttura F e che la
parte inferiore del fianco si infili nelle spine presenti sul basamento.
Prendere la piastrina C in dotazione e fissarla con le due viti D, sulla
parte superiore in corrispondenza della struttura e del fianco.
Il fianco posteriormente va fissato con le quattro viti G in dotazione alla
struttura della stufa.
Quando saranno montati entrambi i fianchi in acciaio A, riposizionare il
top in ghisa.
