STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 32
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

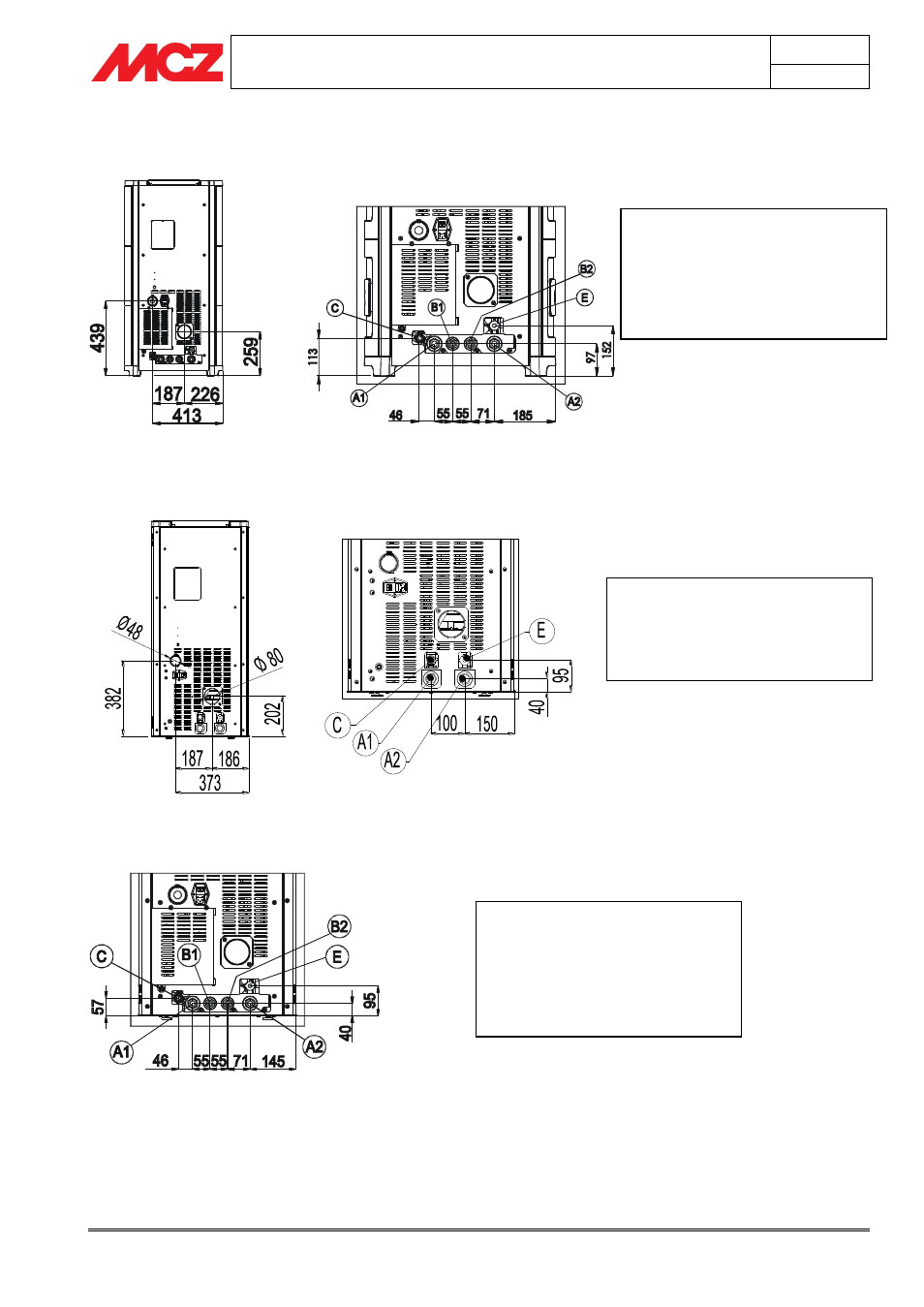

SCHEMA ALLACCIAMENTO STUFA SUITE-CLUB HYDRO MUNITA DI KIT PER LA PRODUZIONE DI
ACQUA SANITARIA
SCHEMA ALLACCIAMENTO STUFA MUSA HYDRO
SCHEMA ALLACCIAMENTO STUFA MUSA HYDRO MUNITA DI KIT PER LA PRODUZIONE DI ACQUA
SANITARIA
A1=Mandat a acqua riscaldamento 3/4”M
A2=Ritorno acqua riscaldamento 3/4”M
C=Valvola di sicurezza 3 bar – 1/2”F
E=Svuotamento impianto 1/2”F
A1=Mandata acqua riscaldamento 3/4”M
A2=Ritorno acqua riscaldamento 3/4”M
C= Valvola di sicurezza 3 bar – 1/2”F
E= Svuotamento impianto 1/2”F
B1 = Mandata acqua sanitaria
B2 = Ritorno acqua sanitaria
A1=Mandata acqua riscaldamento 3/4”M
A2=Ritorno acqua riscaldamento 3/4”M
C=Valvola di sicurezza 3 bar – 1/2”F
E=Svuotamento impianto 1/2”F
B1 = Mandata acqua sanitaria
B2 = Ritorno acqua sanitaria
