STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 26
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
C
E
D
H
G
I
3.3. MONTAGGIO RIVESTIMENTO LATERALE
LE 6 CERAMICHE E I 4 FIANCHI IN PIETRA OLLARE
LATERALI DELLA STUFA STAR SONO UGUALI TRA
LORO.
3.3.1. Montaggio profili per inserimento fianchi
in acciaio-EGO
Togliere, sulla parte superiore, il top in ghisa (A).
Prendere i due profili (B) da montare sulla parte anteriore della stufa
(uno a destra e uno a sinistra). Far in modo che il profilo (B) nella parte
sotto, si infili sul foro predisposto sul basamento per il fissaggio, e lungo
il fianco entri nella lama (B1) predisposta nella stufa per tutta altezza.
Una volta eseguita questa operazione prendere il pezzo (C) con le due
viti (D e E) e fissare il profilo sulla parte superiore della stufa. La vite
(D) va fissata sulla lamiera superiore della stufa, mentre la vite (E) va
fissata sull’invito predisposto sul profilo (B2).
Prendere poi il fianco (I) e fissarlo sulla lamiera superiore della stufa
con le due viti (G e H) in dotazione.
Sulla parte anteriore va incastrato nella sede (B3) del profilo (B).
Ripetere la stessa operazione per entrambi i fianchi. Riposizionare il top
in ghisa. (fig.6)

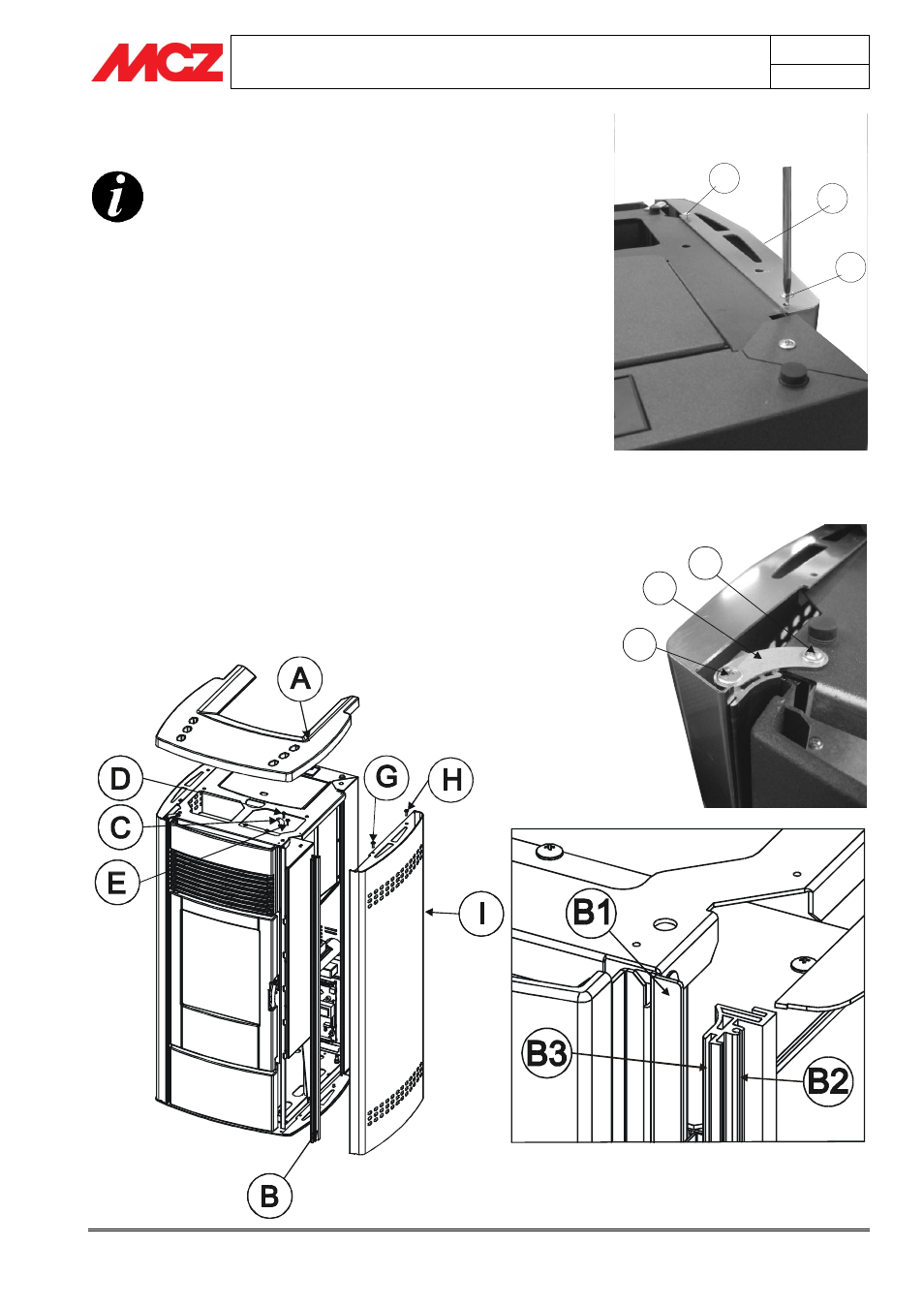

Figura 6 - Fianchi in acciaio stufa EGO
