STUFE A PELLET Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag. 13
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

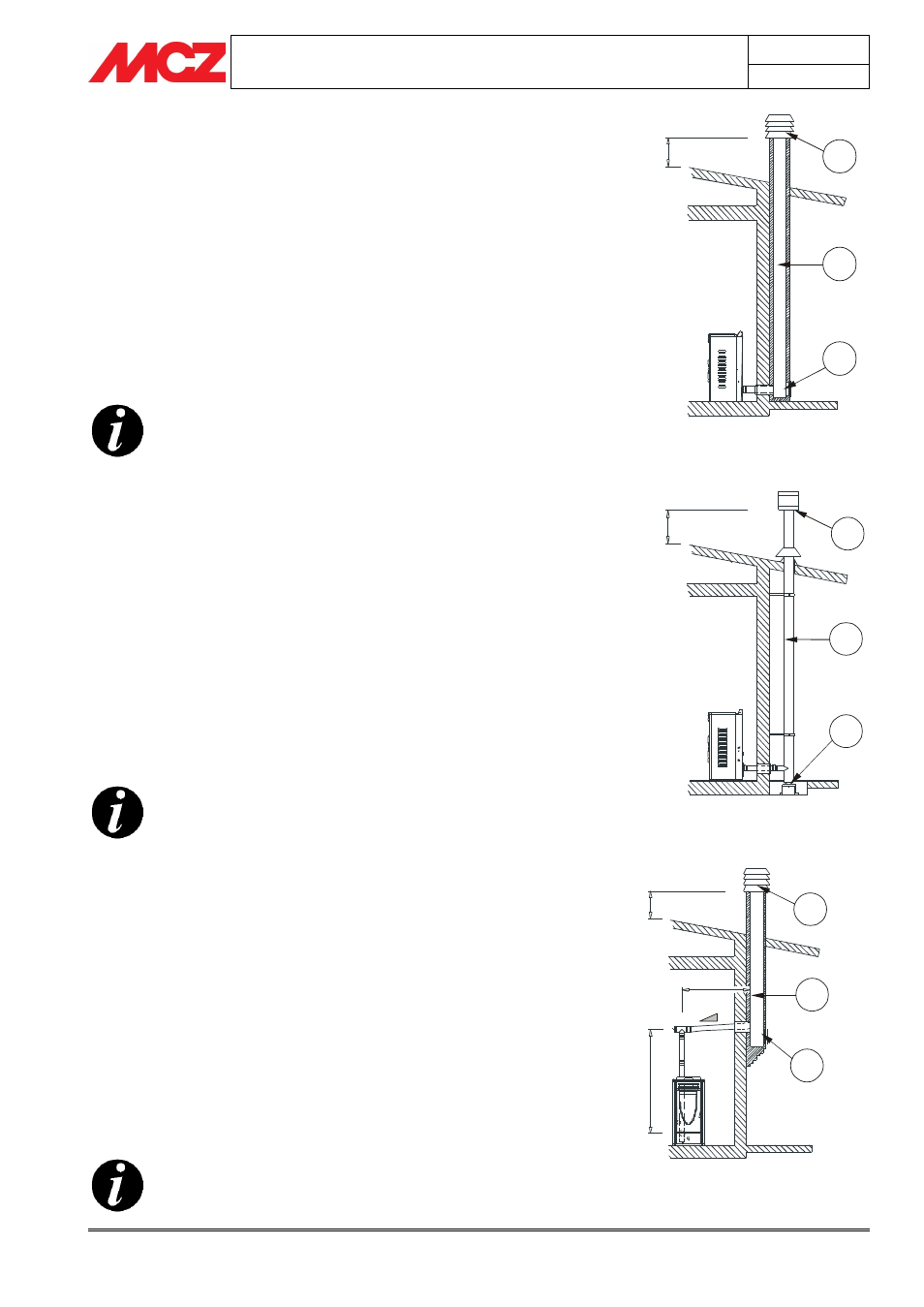

2.6. COLLEGAMENTO ALLA CANNA FUMARIA
La canna fumaria deve avere dimensioni interne non superiori a cm.
20X20 o diametro 20 cm.; nel caso di dimensioni superiori o cattive
condizioni della canna fumaria (es. crepe, scarso isolamento, ecc.) è
consigliato inserire nella canna fumaria un tubo in acciaio inox del
diametro adeguato per tutta la sua lunghezza, fino sulla cima.
Verificare con strumenti adeguati che ci sia un tiraggio min. di 10 Pa.
Prevedere alla base della canna fumaria una ispezione per i controllo
periodico e la pulizia che deve essere fatta annualmente.
Eseguire il raccordo alla canna fumaria a tenuta con raccordi e tubi da
noi consigliati.
Controllare tassativamente che sia installato un comignolo antivento
secondo le norme vigenti.
Questo tipo di collegamento, anche in caso di
mancanza momentanea di corrente, assicura
l’evacuazione dei fumi.
2.7. COLLEGAMENTO AD UN CONDOTTO
ESTERNO CON TUBO ISOLATO O DOPPIA PARETE
Il condotto esterno deve avere dimensioni interne minime di cm. 10X10
o diametro 10 cm. e massime di cm. 20X20 o diametro 20 cm.
Verificare con strumenti adeguati che ci sia un tiraggio di 10 Pa.
Si devono utilizzare solo tubi isolati (doppia parete) in acciaio inox lisci
all’interno (non sono ammessi tubi inox flessibili) fissati al muro.
Prevedere alla base del condotto verticale esterno una ispezione per i
controlli periodici e la pulizia che deve essere fatta annualmente.
Eseguire il raccordo alla canna fumaria a tenuta con raccordi e tubi da
noi consigliati.
Controllare tassativamente che sia installato un comignolo antivento
secondo le norme vigenti.
Questo tipo di collegamento, anche in caso di
mancanza momentanea di corrente, assicura
l’evacuazione dei fumi.
2.8. RACCORDO A CANNA FUMARIA
Il raccordo fra stufa e canna fumaria o condotto fumario, per un buon
funzionamento non deve essere inferiore al 3% di inclinazione nei tratti
orizzontali la cui lunghezza complessiva non deve superare i 2/3 mt.
ed il tratto verticale da un raccordo a “T” ad un altro (cambio di
direzione) non deve essere inferiore a 1,5 mt.
Verificare con strumenti adeguati che ci sia un tiraggio min. di 10 Pa.
Prevedere alla base della canna fumaria un’ispezione per i controlli
periodici e per la pulizia che deve essere eseguita annualmente.
Eseguire il raccordo alla canna fumaria a tenuta con raccordi e tubi da
noi consigliati.
Controllare tassativamente che sia installato un comignolo antivento
secondo le norme vigenti.
Questo tipo di collegamento, anche in caso di
mancanza momentanea di corrente, assicura
l’evacuazione dei fumi.
0,5 mt. 1
2
3
1) Comignolo antivento
2) Canna fumaria
3) Ispezione
0,5 mt.
2
1
3
1) Comignolo antivento
2) Canna fumaria
3) Ispezione
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1
,5
m
t.
3
2
1
1) Comignolo antivento
2) Canna fumaria
3) Ispezione
