49

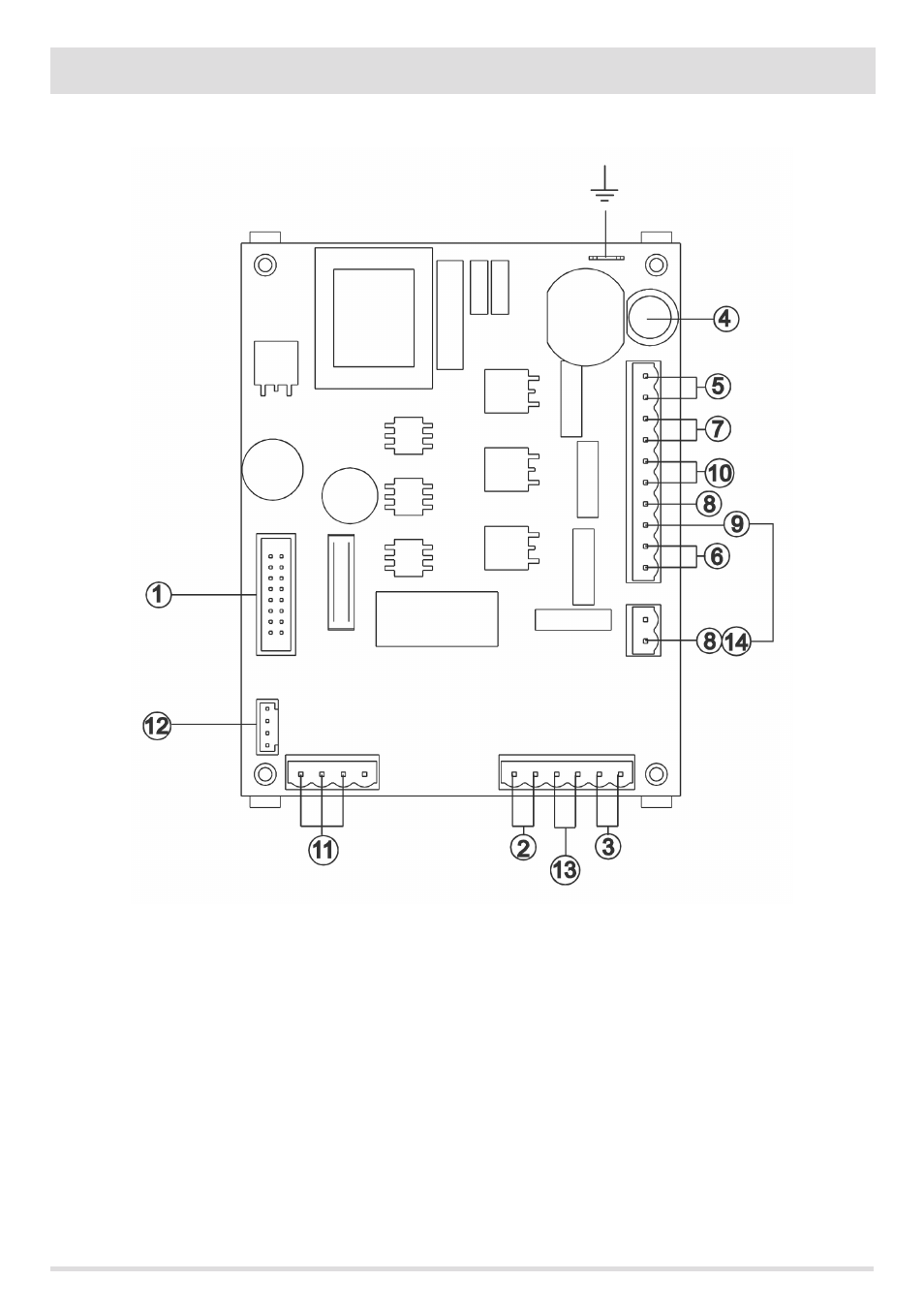

9 - SCHEMA ELETTRICO
LEGENDA CABLAGGI SCHEDA MADRE
LEGENDA CABLAGGI SCHEDA MADRE
1. PANNELLO COMANDI
2. SONDA AMBIENTE
3. SONDA FUMI ROSSO + BLU -
4. FUSIBILE
5. INTERRUTTORE
6. CANDELETTA
7. VENTOLA ESPULSIONE FUMI
8. MOTORIDUTTORE
9. TERMOSTATO A CONTATTO
10. VENTILATORE ARIA
11. CONTROLLO GIRI VENTOLA ESPULSIONE FUMI BIANCO/ROSSO/
NERO O BLU
12. CRONO-TERMOSTATO
13. TERMOSTATO AMBIENTE
14. PRESSOSTATO
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
