7 - PULIZIA E MANUTENZIONE
Servizio Tecnico - Diritti riservati - Riproduzione vietata

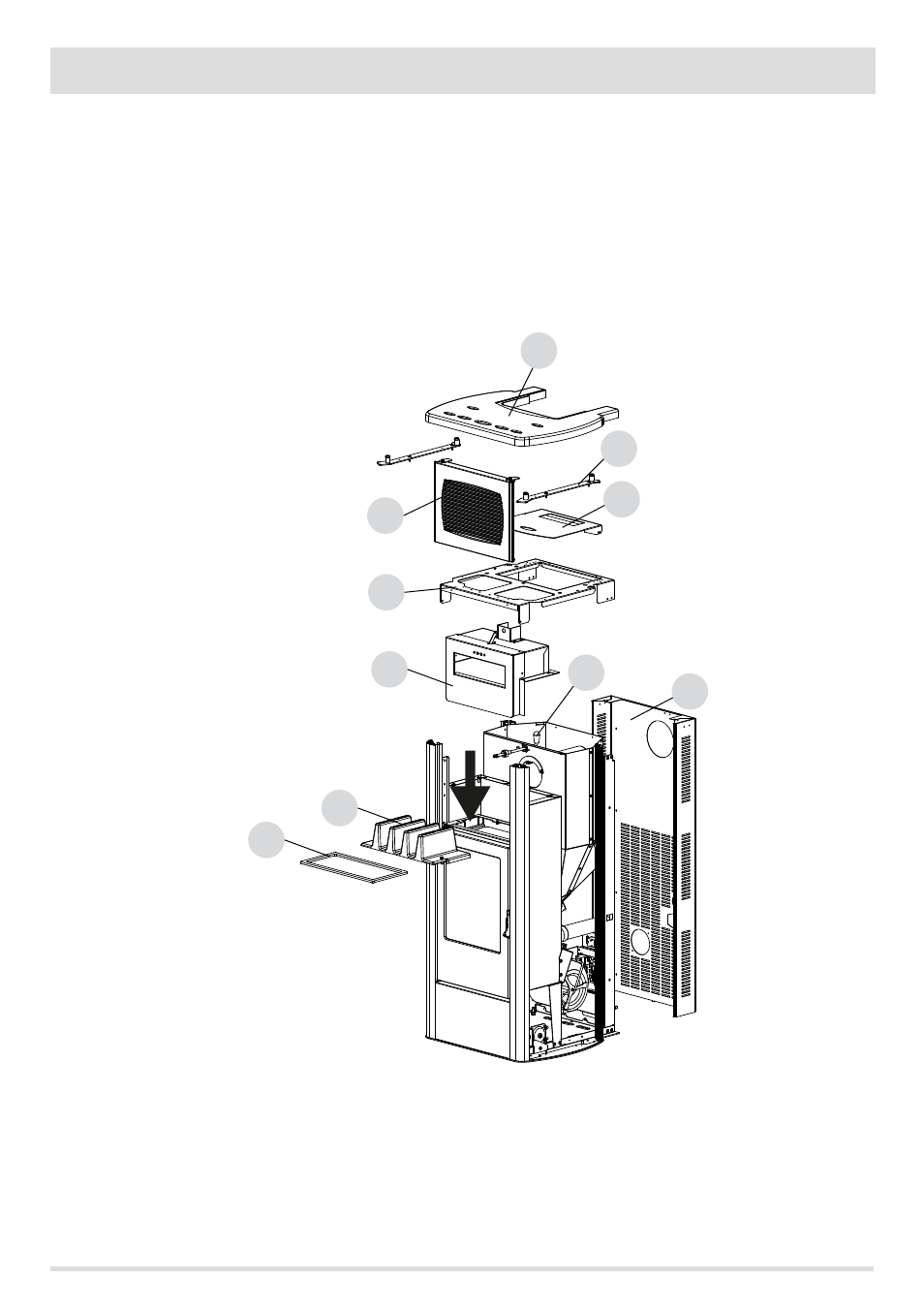

Pulizia del vano superiore stufa Yari Multiair
A stufa fredda togliere il top in ghisa “A”, smontare i fianchi come indicato nei paragrafi del manuale dedicati. Svitare le viti che bloccano
i supporti del top “B” e sfilare la griglia in ghisa “D”. Alzare il coperchio del serbatoio “C” e rimuovere le viti che lo bloccano alla struttura.
Smontare la schiena “E” svitando tutte le viti poste nella parte posteriore e superiore. Rimuovere la protezione superiore “F” svitando le viti
fissate alla schiena del serbatoio e quelle fissate sui montanti laterali. Svitare il dado che si trova nella forcella di estremità della leva del
registro “G” e sollevare l’involucro superiore “H” svitando le viti nere che lo fissano ai cappotti laterali. Smontare lo scambiatore “I” svitando
le viti che lo bloccano alla struttura. Accedere al foro di ispezione per la pulizia: mediante un asta rigida o una spazzola per bottiglie,
grattare le pareti del focolare in modo da far cadere la cenere nel vano raccogli cenere inferiore. Pulire e rimontare il tutto utilizzando una
nuova guarnizione di testa “J”.
