4-INSTALLAZIONE E MONTAGGIO
Servizio Tecnico - Diritti riservati - Riproduzione vietata

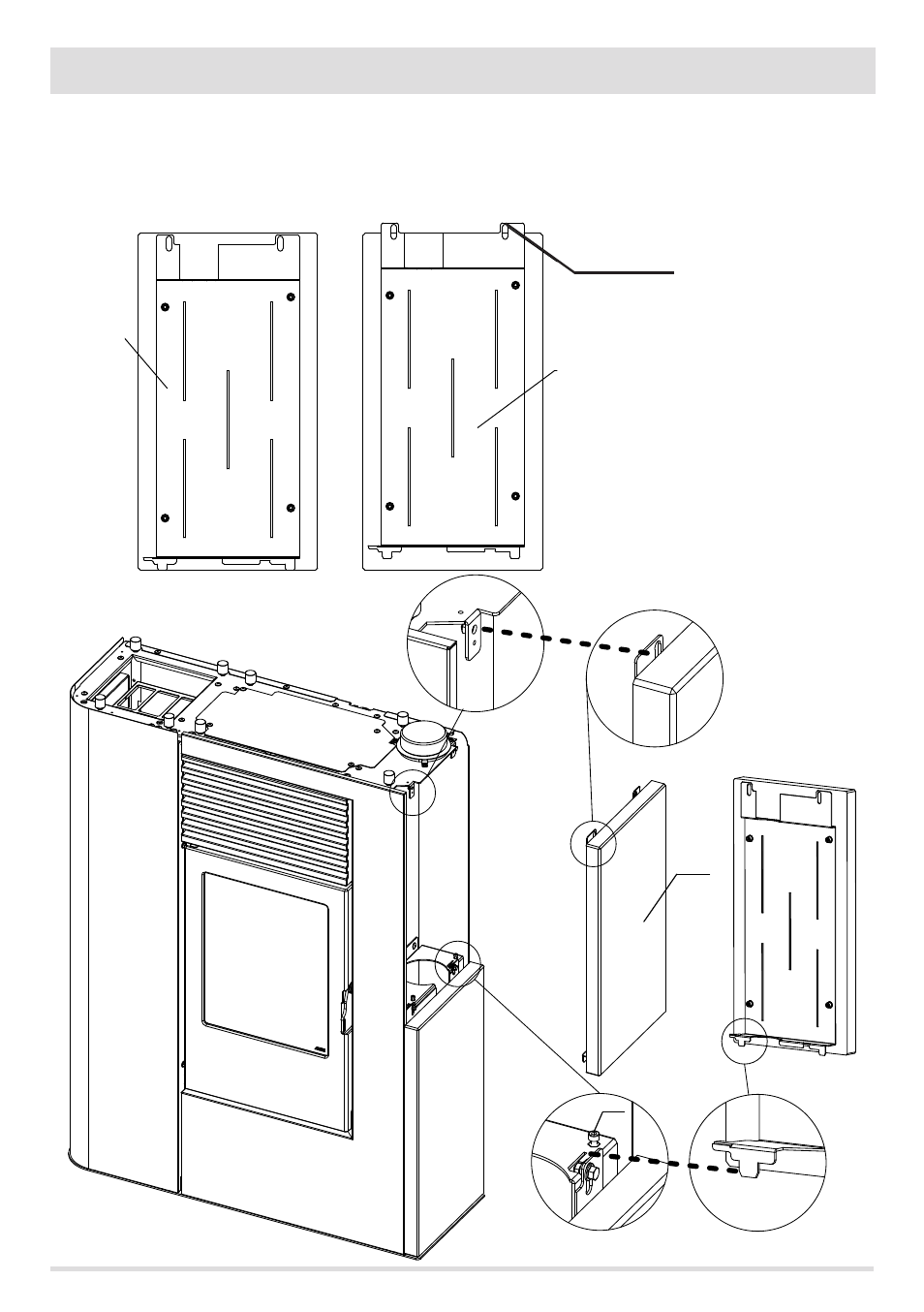

• Con le stesse modalità attuate per il montaggio del pannello A è possibile fissare il pannello B. Nella parte sotto le linguette– pos.
d - presenti nel pannello devono entrare nei fori presenti nella struttura mentre nella parte superiore ci sono due viti e due dadi –
pos. f - che bloccano il pannello alla struttura. Il pannello B appoggia sopra le due viti regolabili “e”. E’ possibile che i pannelli A e B
si tocchino oppure che ci sia una fessura troppo grande, tramite la vite “e” regolabile è possibile ovviare il problema.
B
A
PANNELLI IN SERPENTINO (VISTA INTERNA)
A= PANNELLO IN BASSO
B=PANNELLO IN ALTO
Alette
