d
d
e
d
f
f
B
29
4-INSTALLAZIONE E MONTAGGIO
Servizio Tecnico - Diritti riservati - Riproduzione vietata

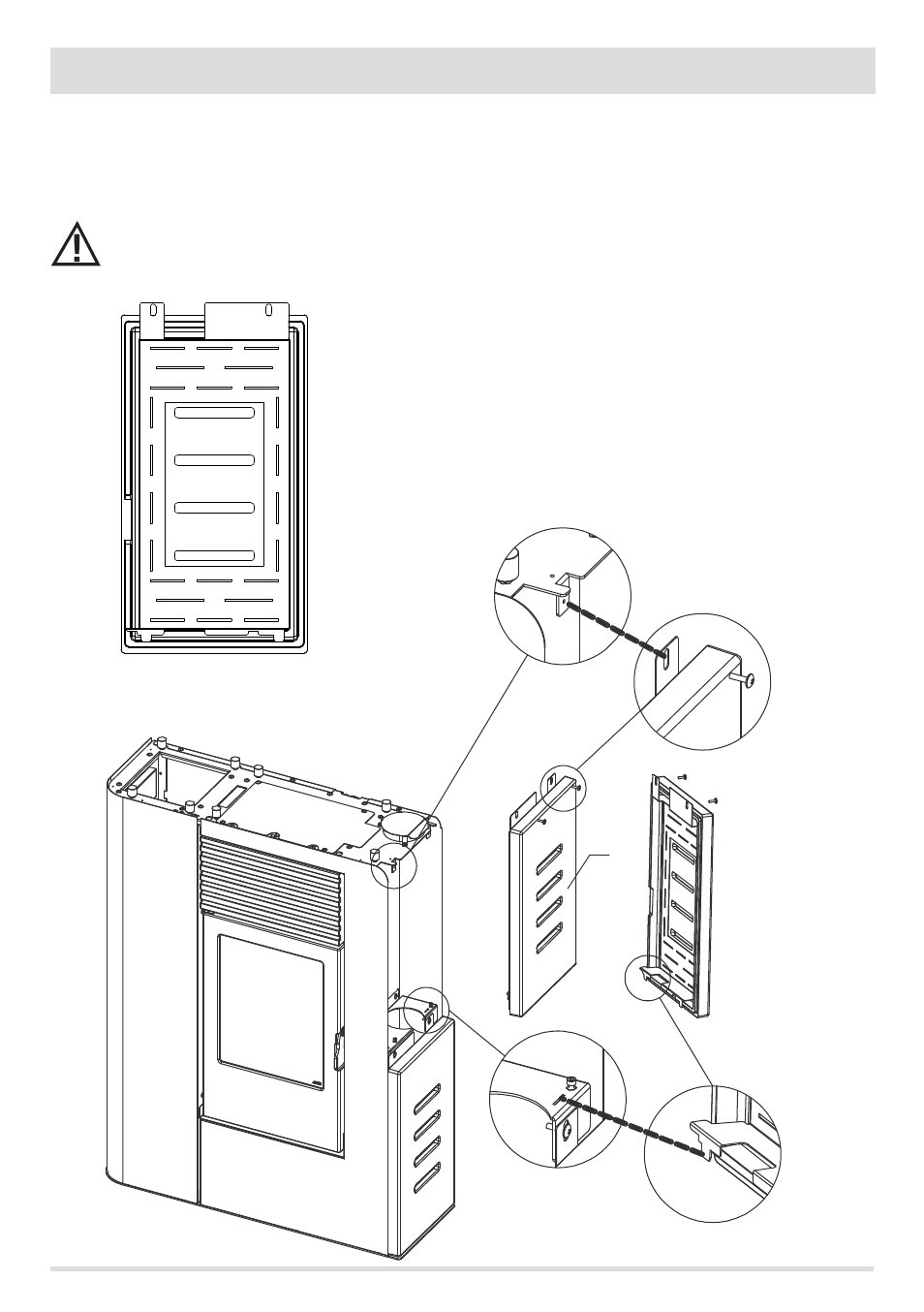

• Con le stesse modalità attuate per il montaggio del pannello A è possibile fissare il pannello B. Nella parte sotto le linguette – pos.
d - presenti nel pannello devono entrare nei fori presenti nella struttura mentre nella parte superiore ci sono due viti – pos. f - che
bloccano il pannello alla struttura. Il pannello B appoggia sopra le due viti regolabili “e”. E’ possibile che i pannelli A e B si tocchino
oppure che ci sia una fessura troppo grande, tramite la vite “e” regolabile è possibile ovviare il problema.
IMPORTANTE!
I pannelli in ceramica “A” e “B” sono intercambiabili in quanto sia la ceramica sia il supporto in ferro sono uguali.
PANNELLI IN CERAMICA (VISTA INTERNA)
A/B= PANNELLO IN BASSO O IN ALTO
