b
b
c
c
c
c
b
b
A
e
30
4-INSTALLAZIONE E MONTAGGIO

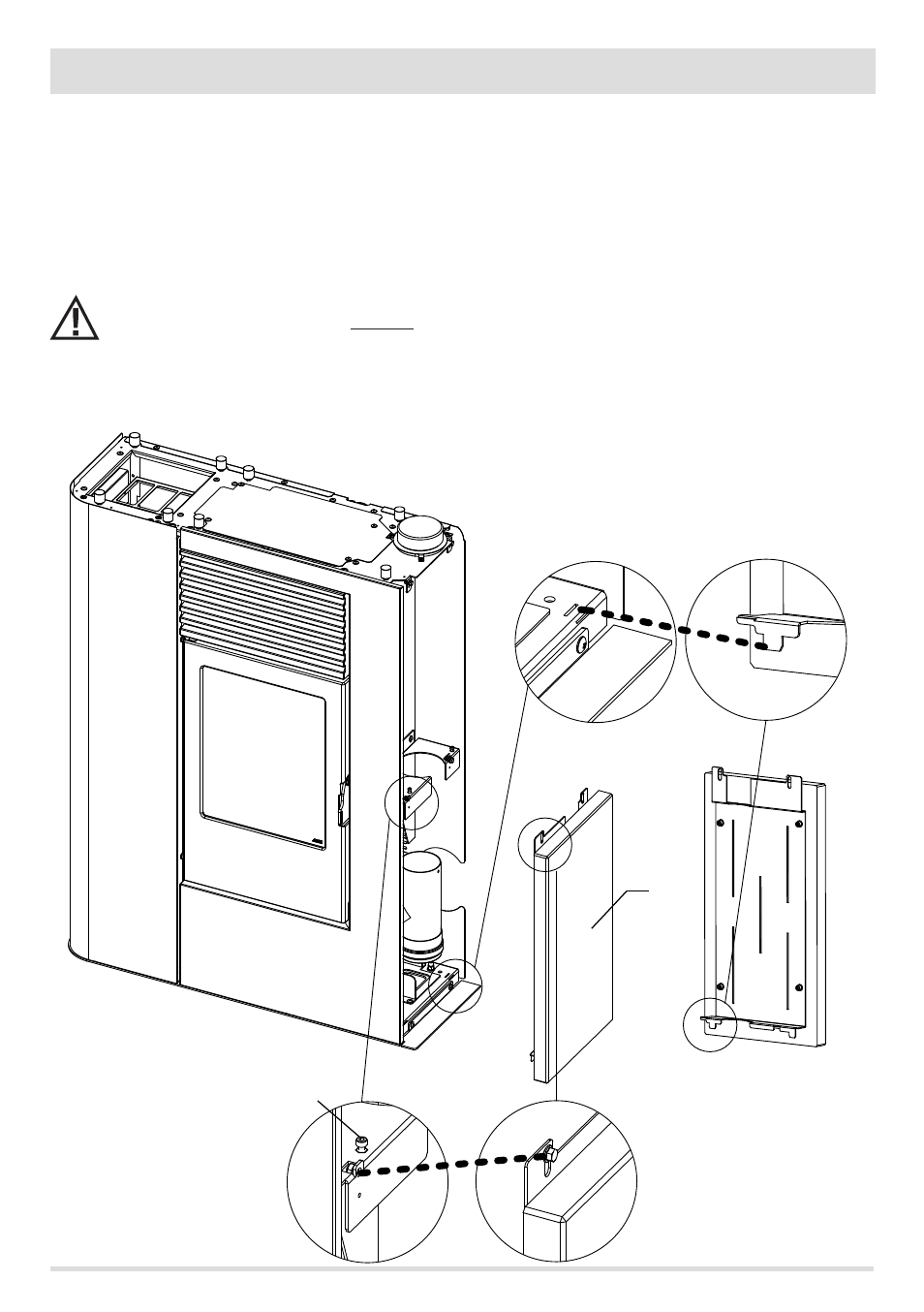

MONTAGGIO DEI PANNELLI LATERALI IN SERPENTINO
Il prodotto viene consegnato con i pannelli in serpentino imballati a parte, quindi prima di procedere con l’assemblaggio disimballare
tutto.
Per montare i pannelli procede secondo la sequenza indicata:
• prendere il pannello A far entrare le linguette “b” presenti nella parte bassa del pannello in ceramica o pietra nei fori della struttura
del prodotto; successivamente con le viti e i dadi – pos.c - in dotazione fissare il pannello alla struttura (due viti in alto).
IMPORTANTE!
I pannelli in serpentino “A” e “B” non sono intercambiabili, il pannello “A” va solo nella parte bassa mentre il
pannello “B” solo nella parte alta. I pannelli si possono riconoscere perchè nel pannello che va montato sotto “A”,
nella parte superiore, ha due alette che sporgono dal serpentino mentre il pannello superiore “B” ha le due alette a
filo con la pietra serpentino. (vedi immagine pagina successiva)
