4-INSTALLAZIONE E MONTAGGIO
Posizionare il prodotto senza il rivestimento e procedere con l’allacciamento al camino. Ultimate le operazioni di collegamento montare il
rivestimento (fianchi in ceramica o serpentino).
Se si deve collegare il prodotto ad un tubo di scarico che attraversa la parete posteriore (per immettersi nel camino) prestare la massima
cautela a non forzarne l’imbocco.
Trovare, mediante la regolazione dei 4 piedini (J), il giusto livello affinché lo scarico fumi e il tubo siano coassiali. La regolazione dei piedini
deve essere fatta senza i fianchi in ceramica/serpentino, perché la regolazione avviene all’interno del rivestimento. Per la regolazione di un
piedino posteriore è necessario intervenire attraverso il foro a triangolo posto sulla schiena del prodotto (dettaglio A).
Attenzione!!
Non utilizzare e/o forzare il tubo di scarico fumi del prodotto per eventuali spostamenti in quanto si può danneggiare.
1. RUOTANDO I PIEDINI IN SENSO ORARIO SI ABBASSA IL PRODOTTO.
2. RUOTANDO I PIEDINI IN SENSO ANTIORARIO SI ALZA IL PRODOTTO.

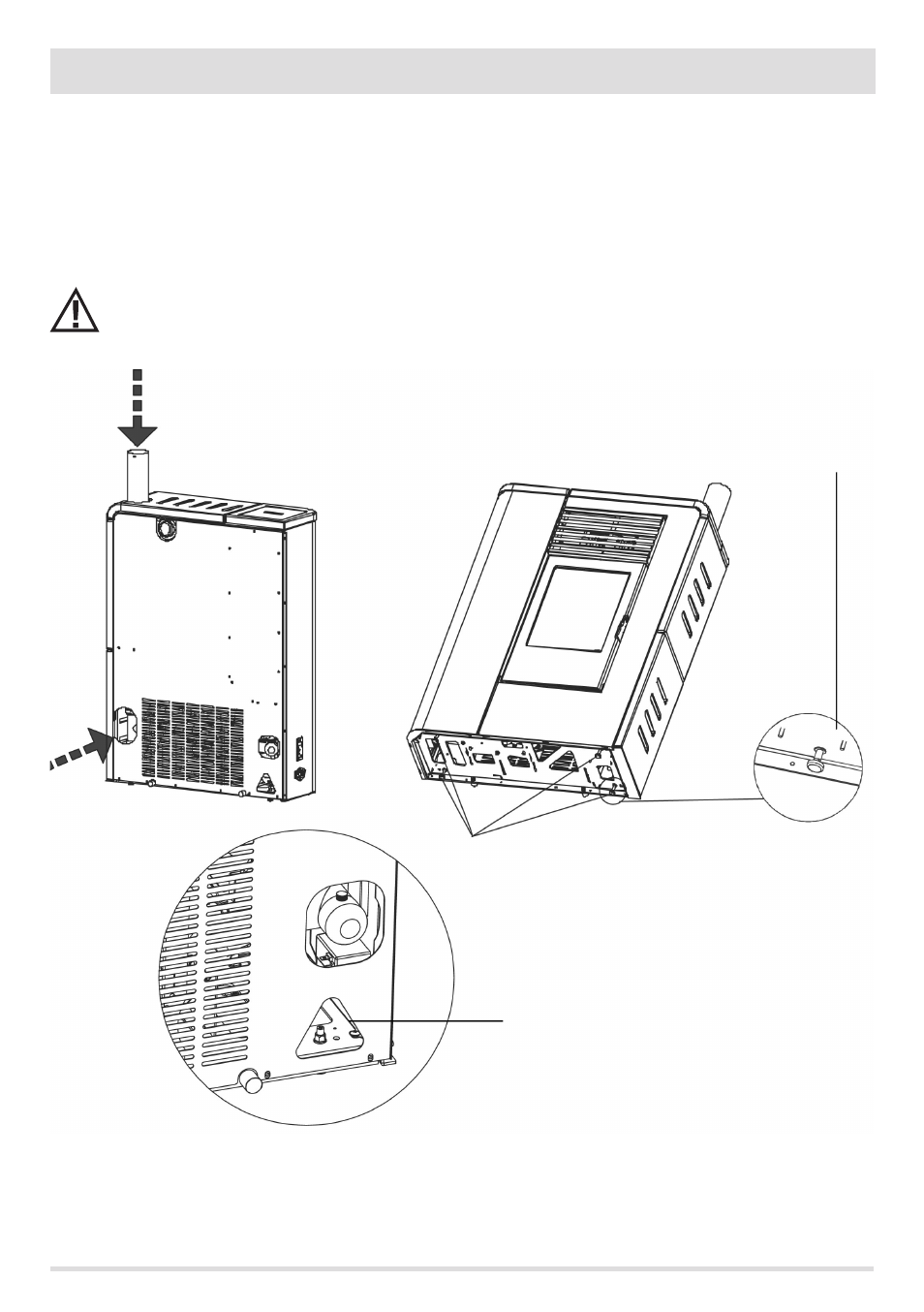

PIEDINO J.
DETTAGLIO A.
