SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione STP10-17TL-IA-it-32 39

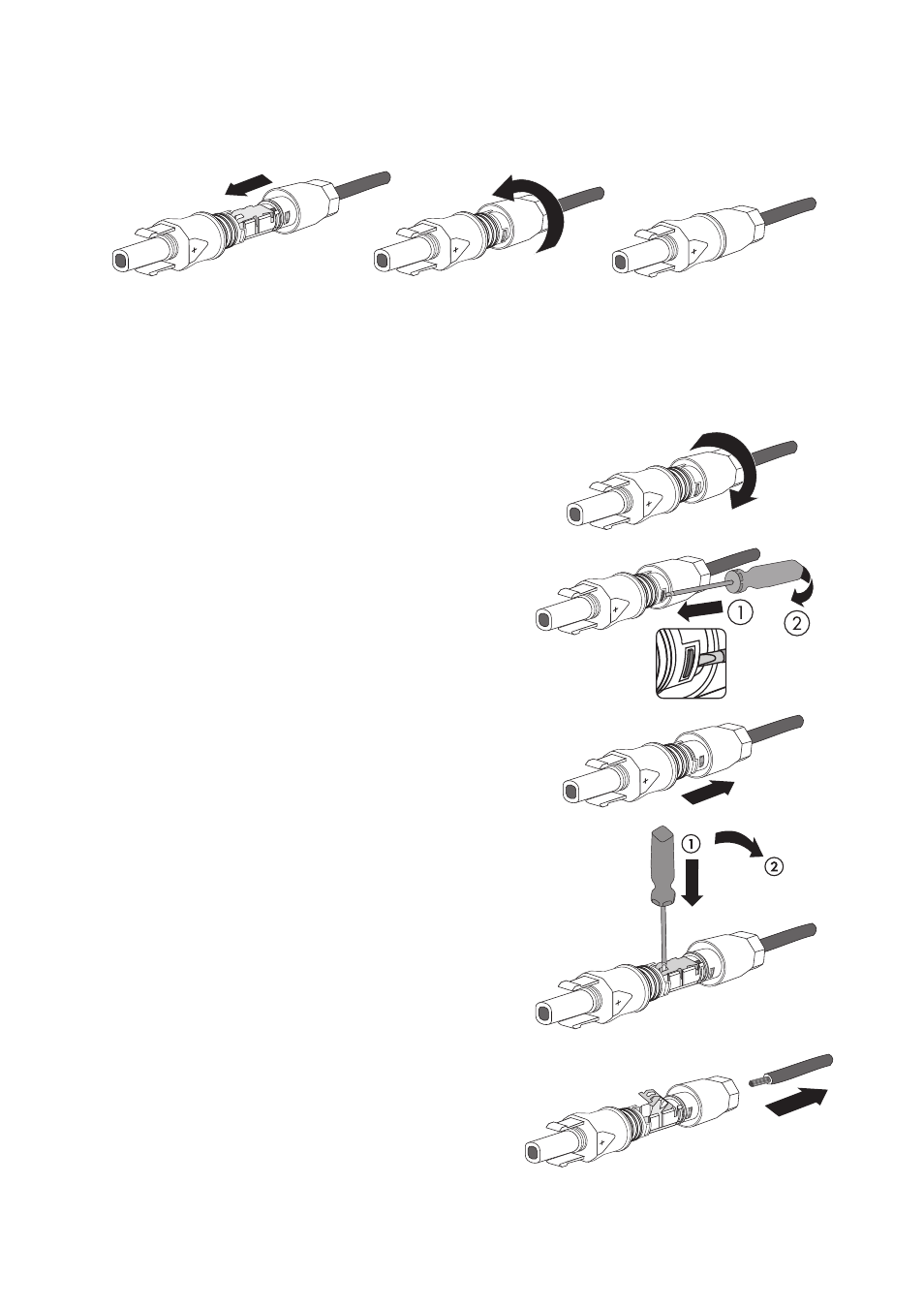

4. Spingere il dado girello sulla filettatura e serrare fino in fondo (coppia: 2,0 Nm).
☑ I connettori a spina CC sono pronti e possono essere quindi collegati all’inverter
(v. cap. 6.4.4 “Collegamento del generatore FV (CC)”, pag. 40).
6.4.3 Apertura dei connettori a spina CC
1. Svitare il dado girello.
2. Sbloccare il connettore a spina CC: inserire un
cacciavite nel bloccaggio laterale e sollevare.
Utilizzare a tale scopo un cacciavite con una punta
da 3,5 mm di larghezza.
3. Sganciare con cautela il connettore a spina CC.
4. Allentare la staffa di fissaggio, utilizzando un
cacciavite a taglio da 3,5 mm.
5. Estrarre il cavo.
☑ Il cavo è stato estratto dal connettore a spina CC.
