6 Collegamento elettrico SMA Solar Technology AG
30 STP10-17TL-IA-it-32 Istruzioni per l’installazione
Requisiti dei cavi
Collegamento di un secondo conduttore di protezione
In alcuni paesi è richiesta l’installazione di un secondo conduttore di protezione per evitare corrente
da contatto in caso di mancato intervento del primo conduttore di protezione.
Per i paesi d’installazione rientranti nell’ambito di applicazione della norma IEC 62109 valgono i
seguenti requisiti:
• Installazione sul morsetto CA di un conduttore di protezione di sezione pari ad almeno
10 mm² Cu.
oppure
• Installazione di un secondo conduttore di protezione sul morsetto di messa a terra di sezione
pari al primo conduttore di protezione collegato al morsetto CA (v. cap. 6.3.3 “Collegamento
di un secondo conduttore di protezione”, pag. 34).
Rispettare sempre le normative in vigore nel paese d’installazione.

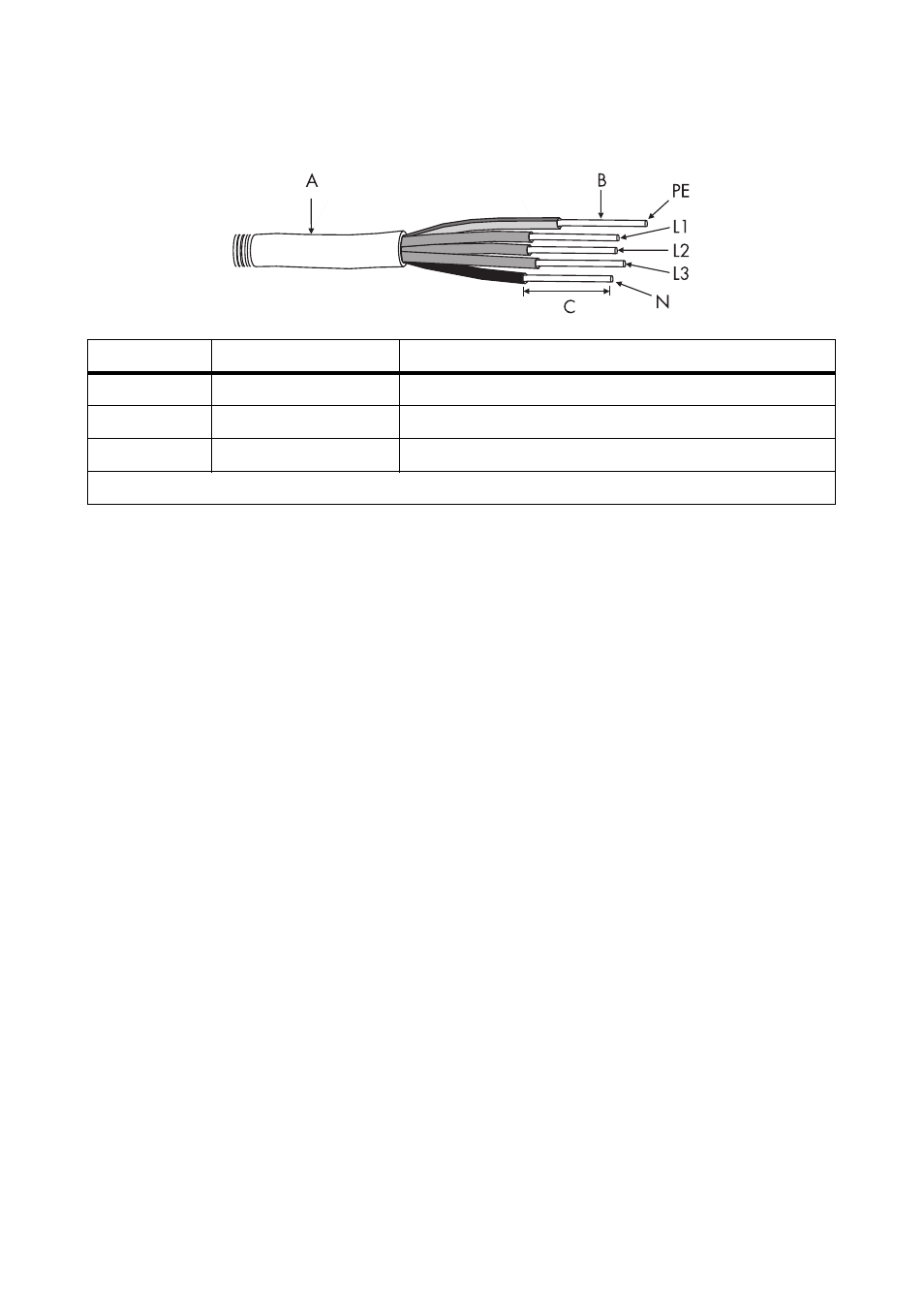

Posizione Denominazione Valore
A Diametro del cavo 14 mm … 25 mm
B Sezione conduttore 1,5 mm² .... 16 mm², con puntalini max 10 mm²
C Lunghezza di spelatura Circa 12 mm
Il filo PE deve essere 5 mm più lungo dei fili L ed N.
