6 Collegamento elettrico SMA Solar Technology AG
34 STP10-17TL-IA-it-32 Istruzioni per l’installazione

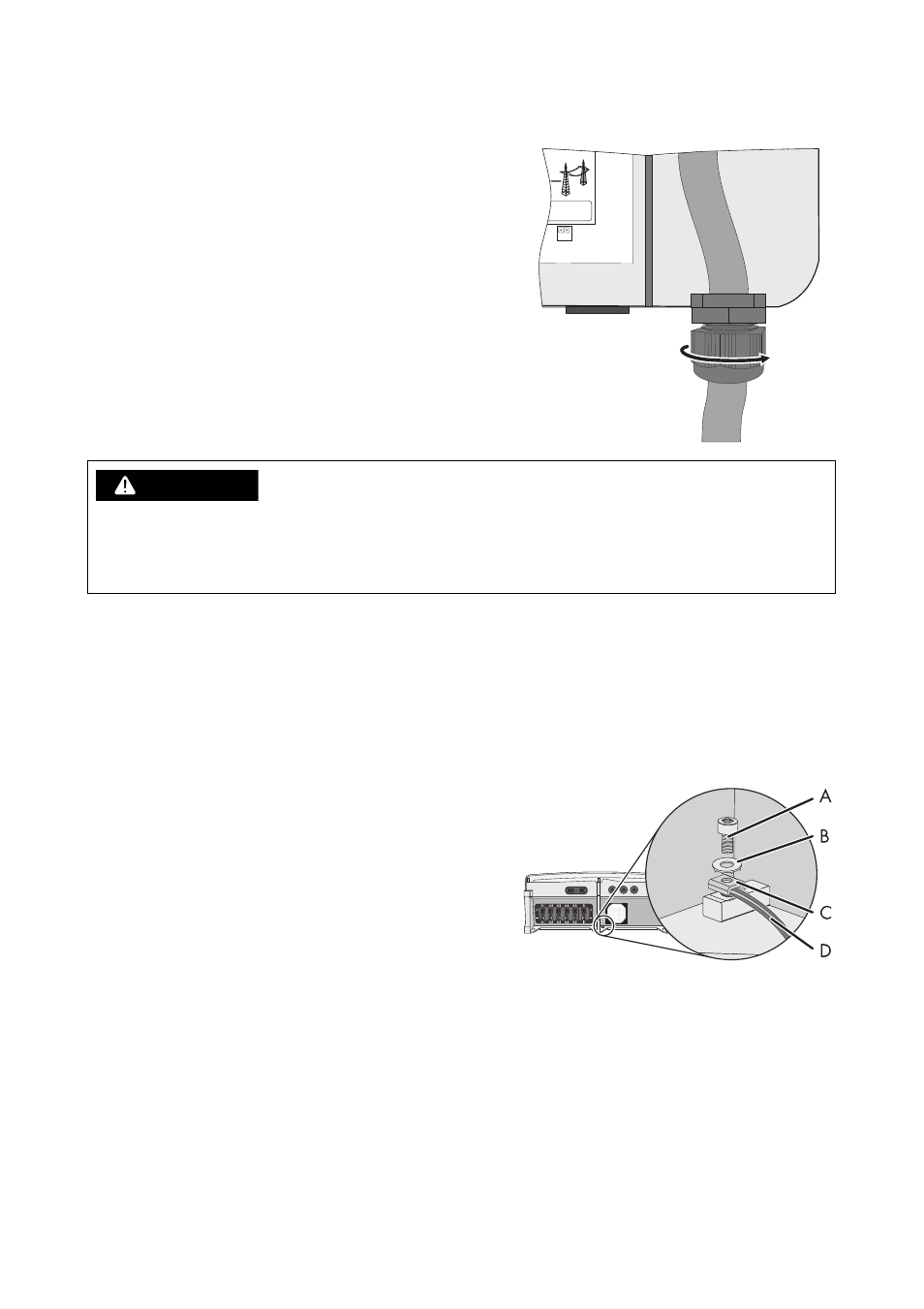

12. Riavvitare saldamente il dado a cappello del
collegamento a vite sul passacavo.
6.3.3 Collegamento di un secondo conduttore di protezione
Se l’installazione lo richiede, è possibile utilizzare il morsetto della messa a terra per collegare un
secondo conduttore di protezione o come collegamento equipotenziale.
Procedura
1. Estrarre dalla confezione separata la staffa di
fissaggio, la vite cilindrica (M6) e la rondella di
sicurezza (M6).
2. Infilare il cavo di messa a terra spelato (D) sotto la
staffa di fissaggio (C) (sezione massima 16 mm²).
3. Avvitare saldamente il morsetto (C) con la vite (A).
I denti della rondella di sicurezza (B) devono
essere rivolti verso la staffa di fissaggio.
1&3*$0-0
Pericolo di morte per alta tensione nell’inverter!
• Inserire l’interruttore automatico solo quando il generatore fotovoltaico è collegato e l’inverter
è chiuso.
