Requisiti dei cavi
• Utilizzare un cavo PV1-F.
Procedura

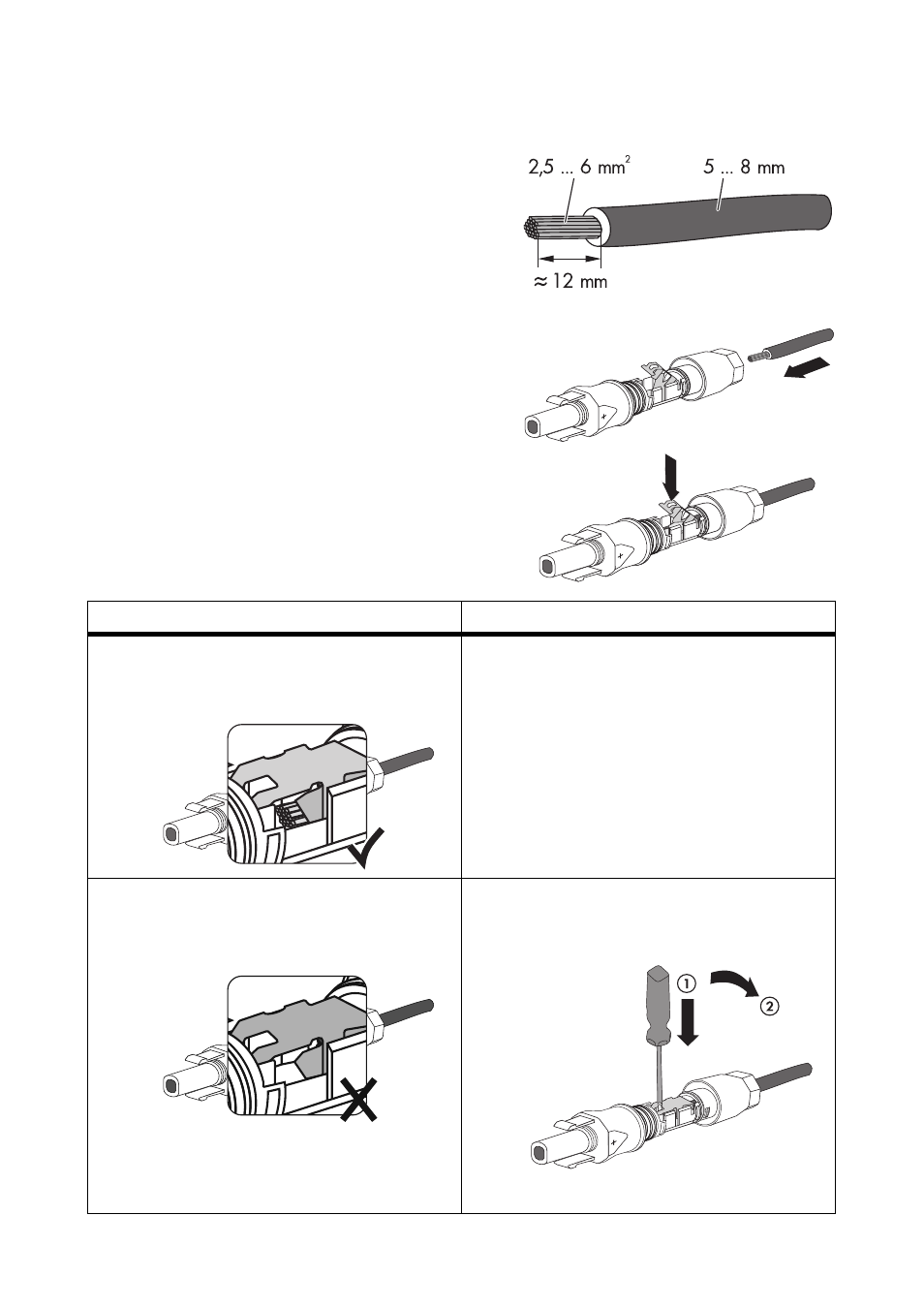

1. Introdurre il cavo spelato fino in fondo nel
connettore.
2. Spingere la staffa di fissaggio.
☑ La staffa di fissaggio scatta in posizione.
3. Assicurarsi che il cavo sia ben fisso in sede:
Risultato Provvedimento
☑ Se il cavetto è visibile nella camera della
staffa di fissaggio significa che il cavo è
inserito correttamente.
• Procedere con il punto 4.
☑ Se il cavetto non è visibile nella camera
del morsetto significa che il cavo non è
inserito correttamente.
• Allentare la staffa di fissaggio,
agganciandolo e sollevandolo con un
cacciavite a taglio da 3,5 mm.
• Estrarre il cavo e ricominciare dal punto 1.
