Collegamento elettrico SMA Solar Technology AG
24 SB33_38-IIT104850 Istruzioni per l’installazione
5.3.2 Collegamento dell'inverter alla rete pubblica (CA)

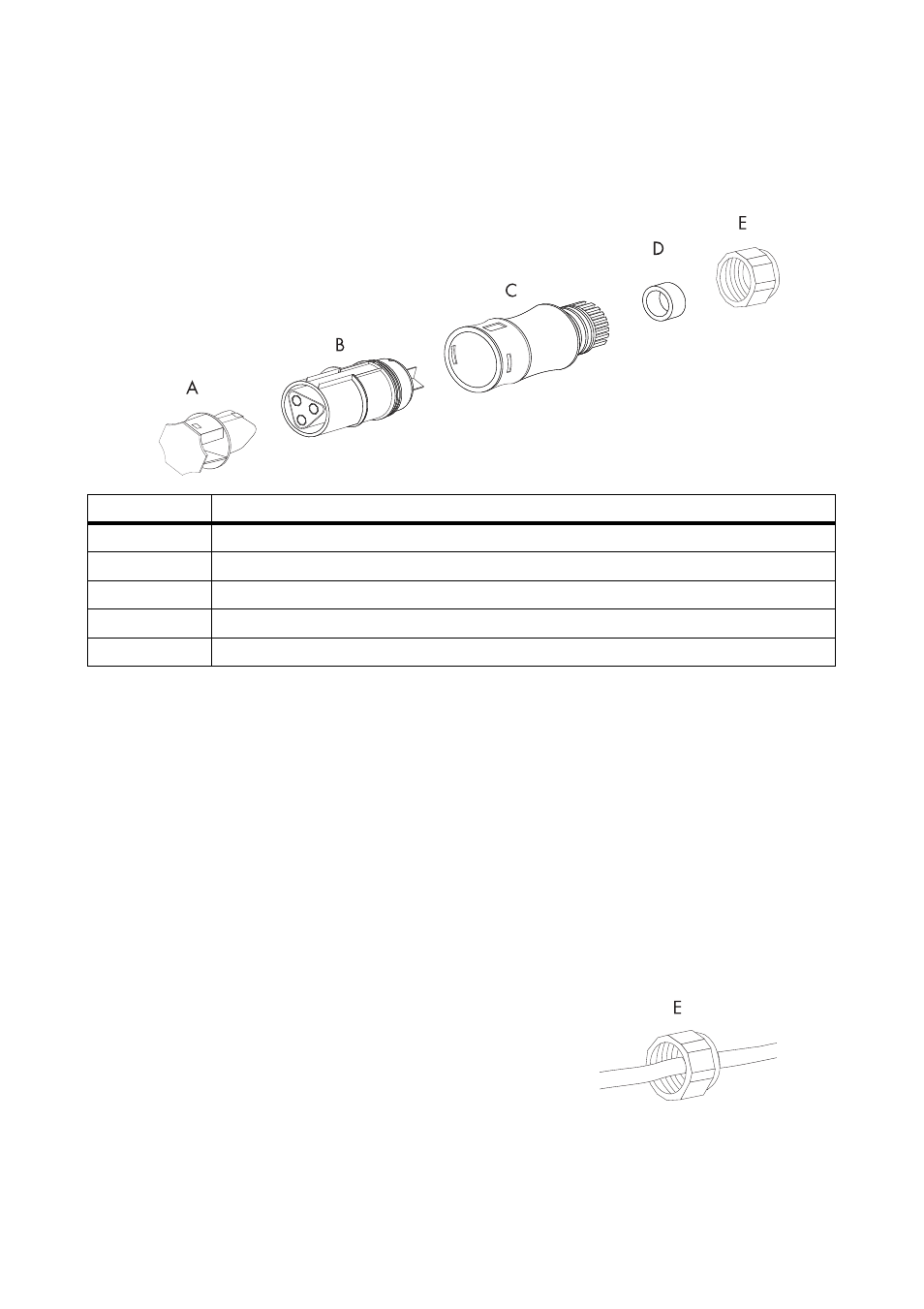

Panoramica della scatola di collegamento CA
Procedura
1. Controllare la tensione di rete e confrontarla con il valore "V
AC nom
" sulla targhetta
d'identificazione.
L'esatto range di funzionamento dell'inverter è definito nei parametri di funzionamento. Il
relativo documento è disponibile nell'area download del sito www.SMA-Italia.com, nella
categoria "Descrizione tecnica" dell'inverter corrispondente.
2. Disinserire l'interruttore automatico e assicurarlo contro la riaccensione involontaria.
3. Se necessario, sostituire la guarnizione ad anello della bussola filettata con quella fornita in
dotazione.
– Estrarre la guarnizione ad anello dalla bussola filettata.
– Inserire una guarnizione ad anello più piccola.
4. Condurre la vite di pressione (E) lungo la linea CA.
Oggetto Descrizione
A Cappuccio di protezione per bussola d'attacco
B Bussola d'attacco
C Bussola filettata con guarnizione ad anello per sezioni di linea da 10 mm a 14 mm
D Guarnizione ad anello per sezioni di linea da 6 mm a 10 mm
E Vite di pressione
