Collegamento elettrico
SMA Solar Technology AG
20
SB33_38-IIT104850
Istruzioni per l’installazione
5 Collegamento elettrico
5.1 Sicurezza
5.2 Panoramica dei punti di collegamento
5.2.1 Vista esterna

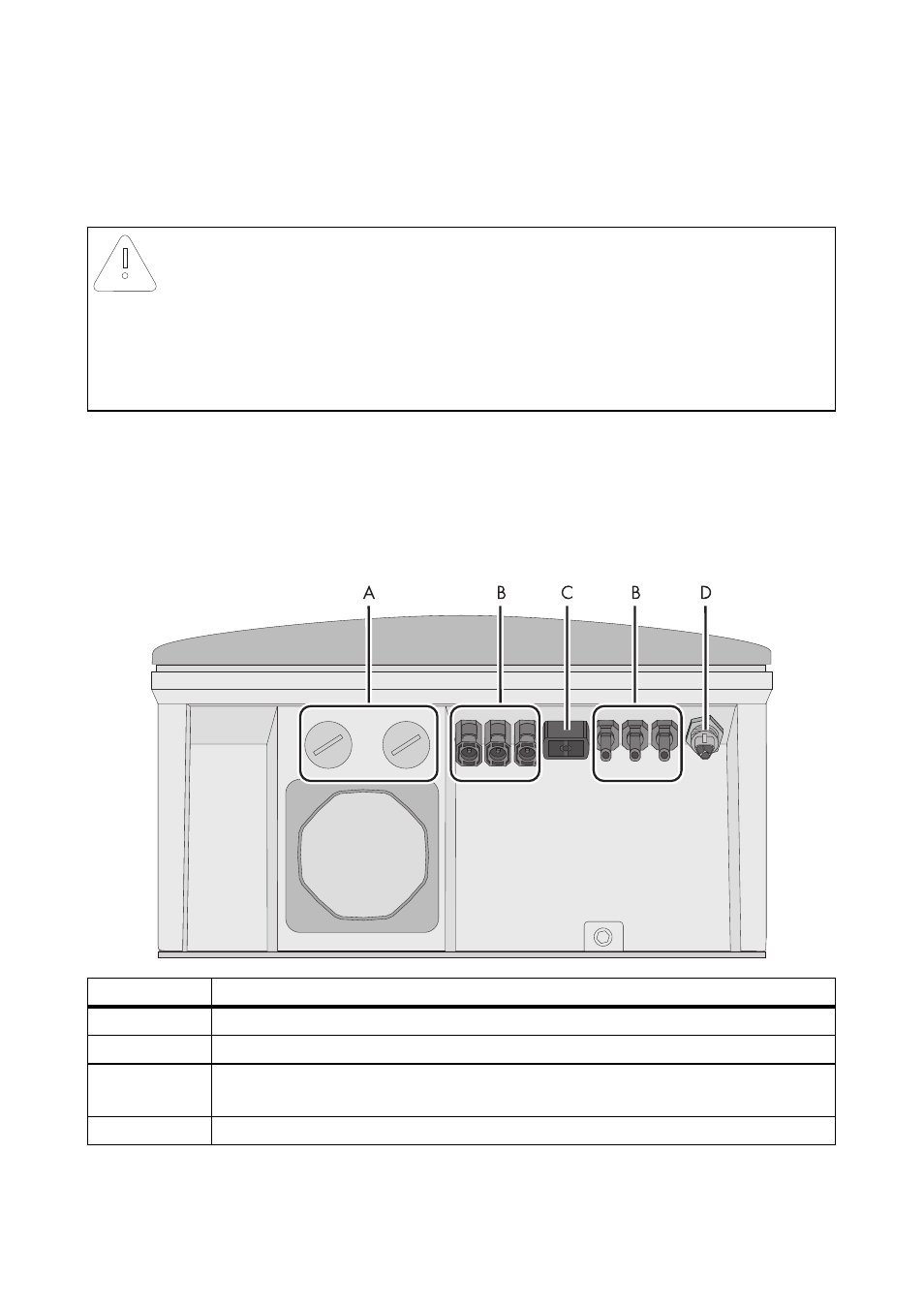

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
AVVISO!
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente all'interno dell'inverter toccare un oggetto collegato
a terra per scaricare la propria carica elettrostatica.
Oggetto
Descrizione
A
Aperture dell'involucro per la comunicazione (con tappo cieco)
B
Connettori a spina CC per il collegamento delle stringhe FV
C
Connettore femmina per il collegamento del sezionatore CC Electronic Solar
Switch (ESS)
D
Connettore femmina CA per il collegamento alla rete
