Collegamento elettrico SMA Solar Technology AG
22 SB33_38-IIT104850 Istruzioni per l’installazione
5.3 Collegamento alla rete pubblica (CA)
5.3.1 Condizioni per il collegamento CA
Dimensionamento della linea
Per un funzionamento ottimale dell'inverter, l'impedenza di rete della linea CA non deve superare
1 Ohm. Questo è importante tra l'altro per un funzionamento corretto dell'inverter.
Dimensionare la sezione del conduttore con l'ausilio del programma di dimensionamento
"Sunny Design" (www.SMA-Italia.com/SunnyDesign) in modo che alla potenza nominale le perdite
di linea non superino l'1%.
Le lunghezze massime di linea sono illustrate nella seguente tabella. Non oltrepassare la lunghezza
massima della linea.
La sezione del conduttore necessaria nei singoli casi dipende dai fattori seguenti:
• temperatura ambiente,
• tipo di posa,
• perdite di conduzione,
• indicazioni di installazione valide nel rispettivo Paese (luogo d'installazione).

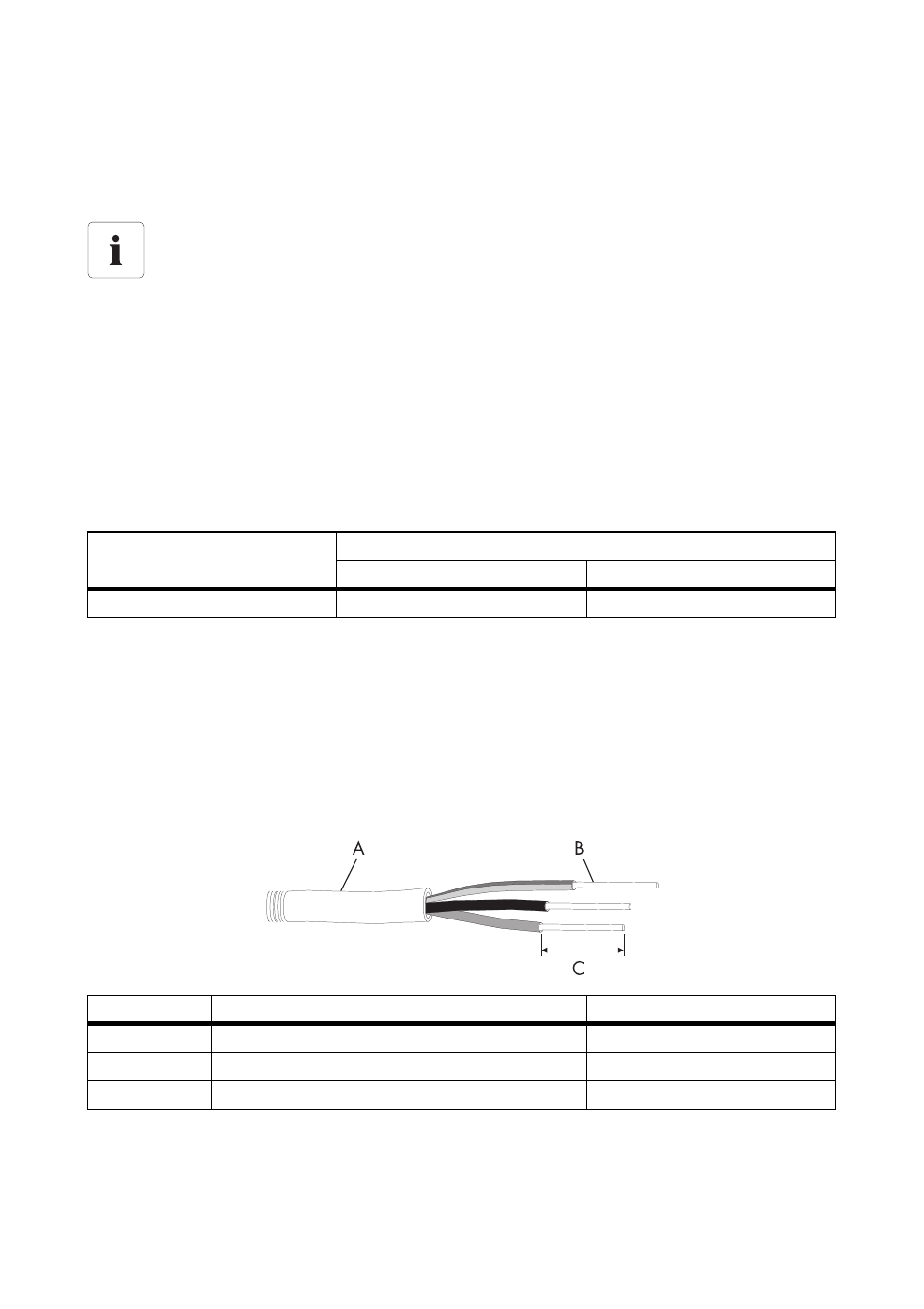

Requisiti di cavo
Condizioni di collegamento del gestore della rete
Osservare in ogni caso le condizioni di collegamento del proprio gestore della rete!
Sezione conduttore Lunghezza massima della linea
SB 3300 SB 3800
4 mm² 18,5 m 16 m
Posizione Denominazione Valore
A Diametro esterno 6 mm ... 14 mm
B Sezione conduttore 4 mm²
C Lunghezza di spelatura 8 mm
