5.2.2 Vista interna

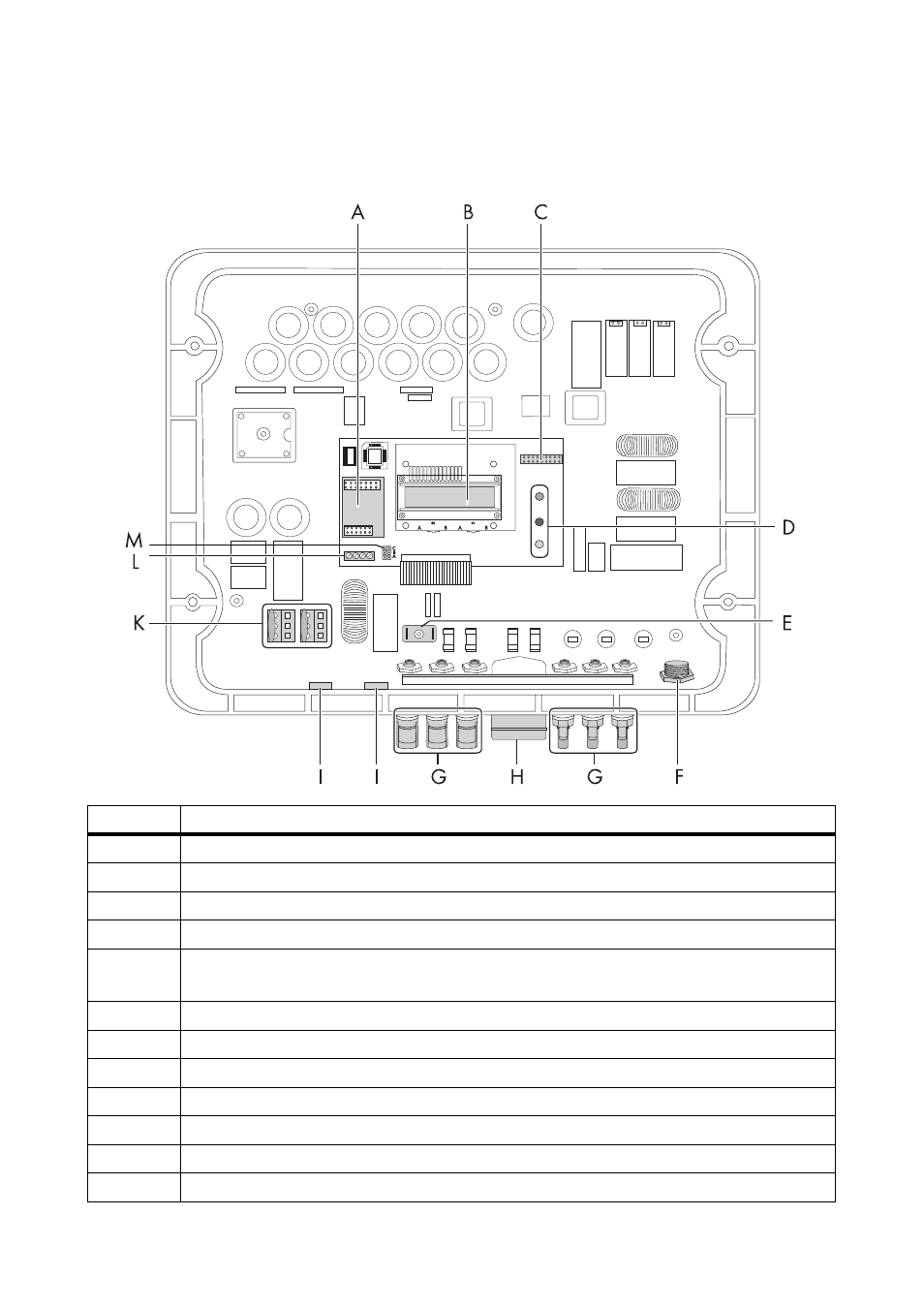

La seguente figura mostra i diversi componenti e punti di collegamento dell'inverter aperto.
Oggetto Descrizione
A
Connettore per la comunicazione
B
Display
C
Ingresso jumper per controllo ventole
D
LED di segnalazione della condizione di funzionamento
E
Spina piatta per la messa a terra della schermatura del cavo nel caso di comunicazione
di linea
F
Connettore femmina CA per il collegamento alla rete
G
Connettori a spina CC per il collegamento delle stringhe FV
H
Connettore femmina per Electronic Solar Switch (ESS)
I
Apertura dell'involucro con tappo di chiusura per la comunicazione
K
Varistori
L
Connessioni per la comunicazione
M
Connettore jumper per la comunicazione
