Procedura per il collegamento
1. Aprire l'inverter come descritto nel capitolo 7.2 ”Apertura dell'inverter” (Pagina 62).

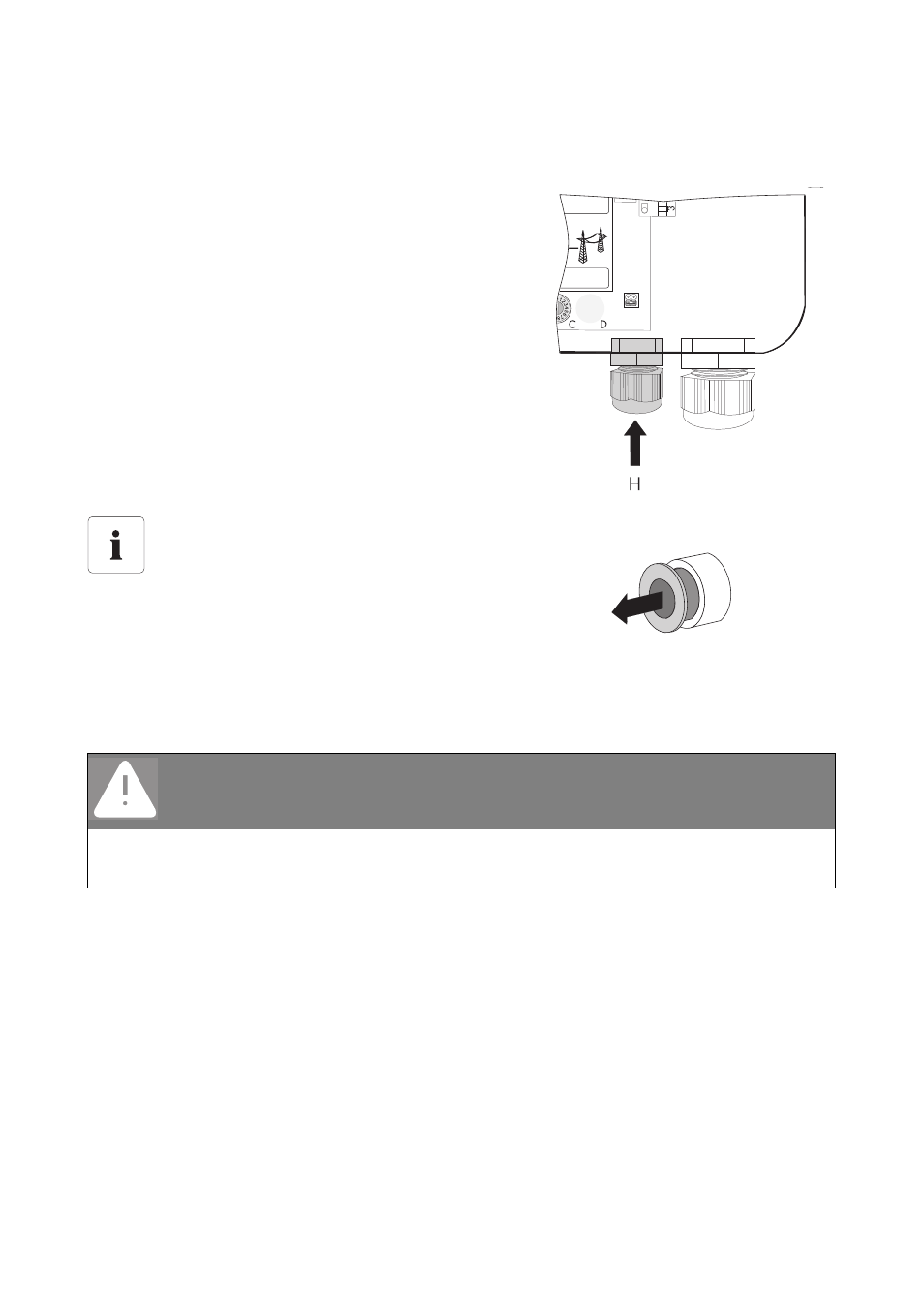

2. Allentare di alcuni giri il dado a risvolto del
pressacavo (H) e rimuovere il tappo cieco dal
pressacavo.
3. Introdurre il cavo nell'inverter.
4. Spelare i fili di massimo 8 mm.
Guarnizione nel pressacavo
Nel pressacavo si trova una guarnizione a
due parti. Rimuovere, se necessario, l'inserto
interno per introdurre per es. un cavo più
spesso.
Valgono i seguenti valori orientativi:
• Diametro del cavo con guarnizione e inserto: 5 mm … 7 mm
• Diametro del cavo con guarnizione senza inserto: 7 mm …13 mm
PERICOLO!
Pericolo di morte per alta tensione nell'inverter!
• Non utilizzare un cavo a isolamento semplice.
• Rimuovere 15 mm di guaina di protezione dal cavo.
