4.4 Montaggio dell'inverter con guida omega
Requisiti per il montaggio della guida
• Utilizzare una guida portante TH-35-7,5 conforme a DIN EN 60715.
• La guida omega e le viti devono essere in acciaio ossidabile per evitare corrosione da contatto
• Eseguire il montaggio solo su base piana.
• Utilizzare materiale di fissaggio adatto per il sottosuolo. Tenere presente il peso dell'inverter.
Procedura

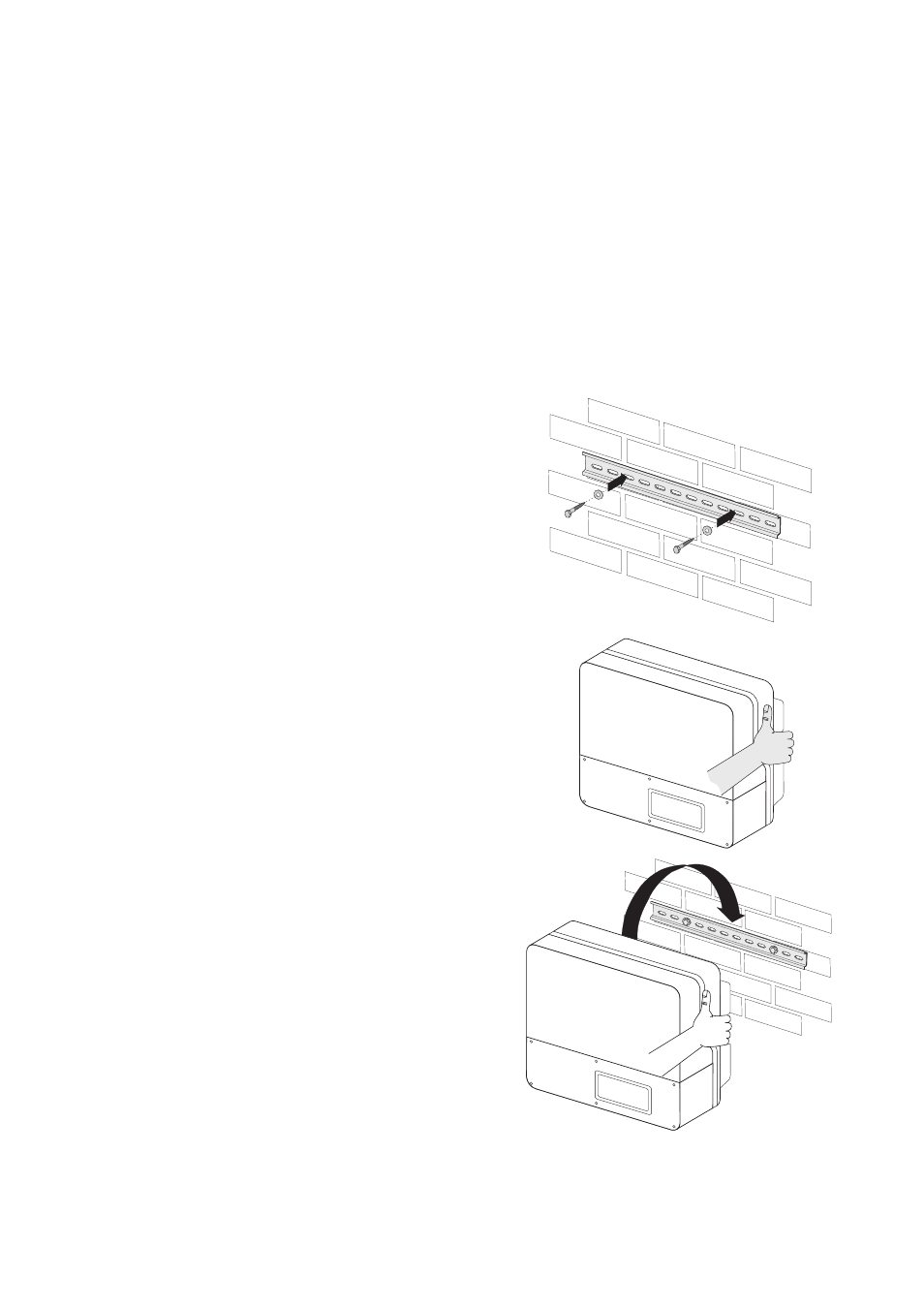

1. Utilizzare la guida omega come dima per tracciare la posizione dei fori.
2. Avvitare la guida omega con viti (diametro min
6 mm) e rondelle adatte (diametro esterno min
18 mm).
Inserire almeno una vite ogni 300 mm.
3. Trasportare l'inverter ricorrendo ai punti di presa
laterali.
4. Agganciare l'inverter sul rispettivo punto di
apertura nel retro alla guida omega.
