Collegamento elettrico SMA Solar Technology AG
30 SB30TL_40TL_50TL-IIT103630 Istruzioni per l’installazione

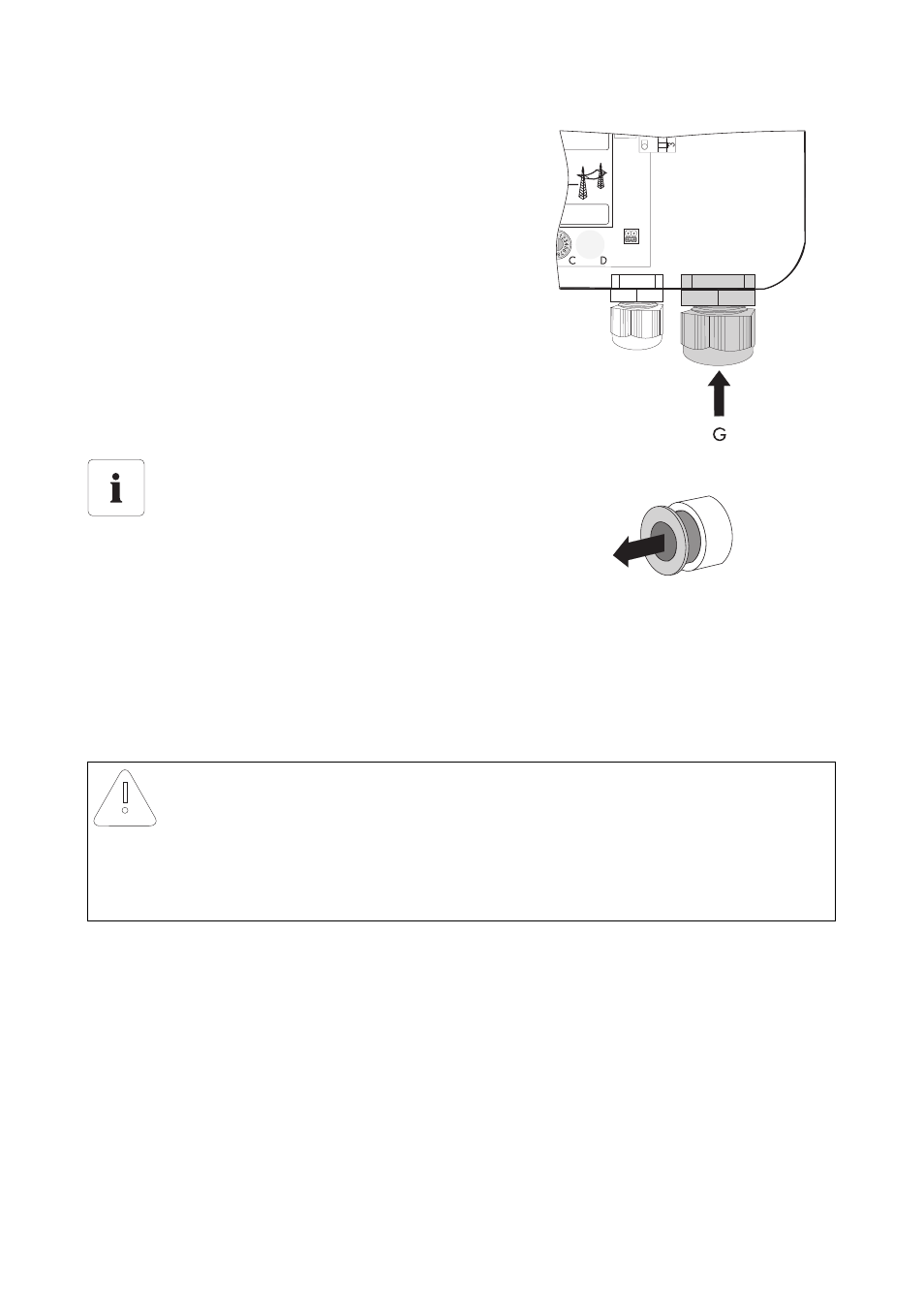

7. Svitare il dado a risvolto del pressacavo CA (G) e
rimuovere il tappo cieco dal pressacavo.
8. Infilare il cavo.
9. Sollevare del tutto i morsetti del morsetto CA.
Guarnizione nel pressacavo CA
Nel pressacavo si trova una guarnizione a
due parti. Rimuovere, se necessario, l'inserto
interno per introdurre per es. un cavo più
spesso.
Valgono i seguenti valori orientativi:
• Diametro del cavo con guarnizione e inserto: 12 mm … 16 mm
• Diametro del cavo solo con guarnizione senza inserto: 15 mm … 21 mm
AVVISO!
Pericolo di incendio in caso di collegamento di 2 conduttori ad un morsetto.
Il collegamento di 2 conduttori per morsetto comporta il pericolo di surriscaldamento e
incendio in seguito a scarso contatto elettrico.
• Collegare massimo un conduttore per morsetto.
